Robotik AI-Modul Hochgeschwindigkeits-Signalübertragungsplan: Anleitung für die Gestaltung extrem dünner Koaxialkabelbündel

In Robotiksystemen beeinflusst die Signalübertragungsqualität der AI-Module (z.B. Vision, Sensoren, Kommunikation) direkt die Stabilität des Systems und die Präzision der Aufgabenverarbeitung. Das extrem dünne Koaxialkabel (Micro Coaxial Cable) ist aufgrund seiner kleinen Durchmesser, hohen Abschirmung und hoher Datenübertragungsgeschwindigkeit die ideale Wahl für die hochdichte Verdrahtung und schnellen Datenleitungen im Inneren von Robotern. In der Planung und Installation sind eine vernünftige Verdrahtung, Abschirmung und Impedanzanpassung entscheidende Schritte zur Sicherstellung einer stabilen und zuverlässigen Signalübertragung.

---

Ein, Eigenschaften und Vorteile der extrem dünnen Koaxialbündel

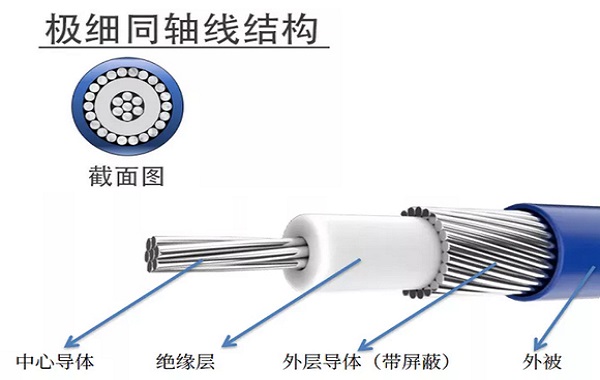

Sehr dünne coaxiale Stränge bestehen aus dem Innenleiter, Isolierschicht, Abschirmungsschicht und Außenmantel und zeichnen sich durch hervorragende Fähigkeiten zur Resistenz gegen elektromagnetische Störungen und eine genaue Impedanzkontrolle aus. Ihre kleine Durchmesser und hohe Flexibilität machen sie besonders geeignet für Anwendungsumgebungen mit begrenztem Raum im Inneren von Robotern, unterstützen gleichzeitig den schnellen Signaltransport und neigen nicht dazu, Abnahme oder Verzerrung zu verursachen. Im Vergleich zu traditionellen Kabelbündeln oder gewöhnlichen Kabeln können extrem dünne coaxiale Stränge bei hohen Frequenzen und hoher Präzision die Integrität der Signale aufrechterhalten und eine zuverlässige Sicherstellung der Leistung von Robotik-AI-Modulen bieten.

---

Zweites Kapitel: Anwendungsgebiete in der Robotik-AI-Modul

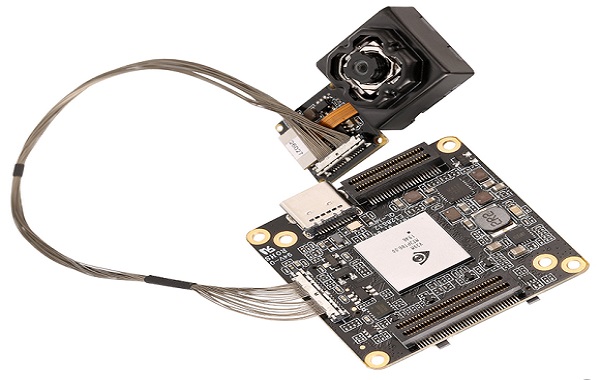

Im visuellen System werden die Datenübertragungen zwischen Kamera und Hauptcontroller in der Regel über schnelle Schnittstellen wie MIPI-CSI/DSI vorgenommen, was eine extrem hohe Signalintegrität erfordert. Sensormodule wie IMU, Laserscanner oder Entfernungsmesser benötigen ebenfalls stabile und schnelle Datensammlung und -übertragung. Die RF-Signalverkabelung der drahtlosen Kommunikationsmodule hingegen hängt von Kabeln mit niedriger Verlustleistung und hoher Abschirmung ab, um die Datenzuverlässigkeit zu gewährleisten. Außerdem benötigen die schnellen Datenverbindungen zwischen verschiedenen Platineinheiten oder Modulen eine gute Impedanzanpassung und Interferenzresistenz, um die stabile Laufleistung des Roboters in komplexen Umgebungen sicherzustellen.

---

Drei, Punkte für die Planung und Optimierung von Kabelstruktur

Geeignete Kabelverkabelung ist entscheidend für die Stabilität der Signale. Zunächst sollte versucht werden, den Übertragungspfad so kurz wie möglich zu halten und unnötige Krümmungen zu vermeiden, wobei die Krümmungsradius größer als der zulässige Wert des Kabels sein muss. Der Abschirmungsschirm muss kontinuierlich mit dem Erdung verbunden sein, um Rauschen und Störungen zu verhindern. Die Impedanzabstimmung zwischen dem Kabel und dem Stecker muss streng kontrolliert werden, um Signalreflexionen zu vermeiden. Die Endverarbeitung erfordert präzise Abschneiden und Stecken, um Verluste durch Fertigungsmängel zu minimieren. Bei robotischen Gelenken oder Vibrationsumgebungen kann eine flexible Schutzhülle hinzugefügt und mit Hilfe von Kabelschellen fixiert werden, und nach Abschluss der Verkabelung sollten die Signale getestet werden, um sicherzustellen, dass Wellenform, Frequenz und Störfestigkeit den Erwartungen entsprechen. Durch diese Maßnahmen können Signalverzerrungen, Störungen oder instabile Verbindungen erheblich verringert werden, um die Zuverlässigkeit und Lebensdauer des Robotersystems zu verbessern.

---

In der Roboter AI-Modulgruppe lösen extrem feine Koaxialkabel nicht nur das Problem des begrenzten Raums, sondern stellen auch die stabile Übertragung von hochgeschwindigkeits- und hochpräzisen Signalen sicher. Durch die gezielte Gestaltung der Verlegungswege, Schirmung, Impedanzanpassung und Endabwicklung, in Kombination mit festen und Testmaßnahmen, kann die Systemzuverlässigkeit und die langfristige Leistung erheblich verbessert werden, was eine solide Signalgarantie für den Einsatz in hochwertigen Robotern bietet.

Ich bin.[Suzhou Huichengyuan Electronic Technology]Langfristig auf die Gestaltung und Anpassung von Hochgeschwindigkeits-Leitungssträngen und extrem dünnen Koaxialleitungssträngen spezialisiert, bietet dem Kunden stabile und zuverlässige Lösungen für schnelle Verbindungen. Für technischen Support oder maßgeschneiderte Dienstleistungen freuen wir uns auf Ihre Kontaktaufnahme mit dem Chefingenieur Yin:18913280527（WeChat gleicher Nummer）。
