I-PEX 82972-100B-02-G 12P Hochgeschwindigkeits-Signalübertragung extrem dünnes Koaxialkabelbündel Ersatz

Solution für extrem dünne coaxiale Kabelbündel für Hochgeschwindigkeits- und miniaturisierte elektronische Geräte

Mit der ständigen Entwicklung von Laptops, dünnen Displaygeräten, intelligenten Endgeräten, VR/AR-Geräten und schnellen visuellen Geräten in Richtung Leichtigkeit und hohe Integration, stehen die traditionellen FPC-Flachkabel in Bezug auf schnelle Signalübertragung, elektromagnetische Störfestigkeit und komplexe Raumverteilung immer mehr vor Herausforderungen. Mikrokoaxialkabelbündel (Micro Coaxial Cable Harness) dank ihrer hervorragenden Impedanzkontrollfähigkeit, niedrigeren Signalverlust, stärkeren Antistöreigenschaft und guter Flexibilität sind bereits eine wichtige Lösung im Bereich der schnellen internen Verbindungen geworden.

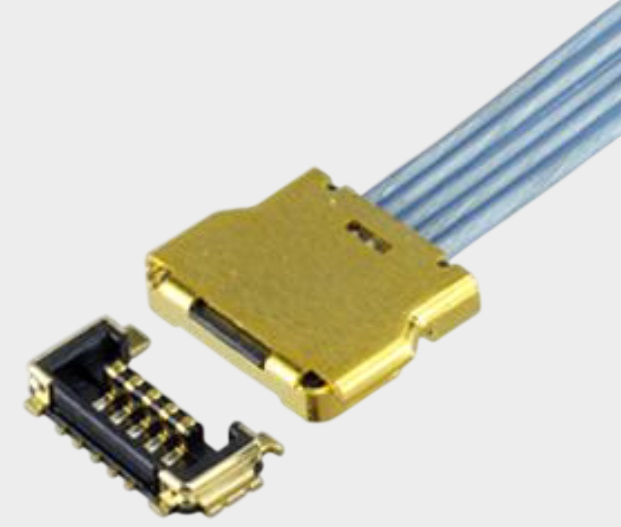

Unser Unternehmen konzentriert sich auf die Forschung und Entwicklung sowie die Produktion von extrem dünnen Koaxialkabelbündeln. Wir bieten kundenspezifische, hoch zuverlässige Kompatibilitätslösungen für Kabelbündel an, die den bestehenden Stecker, die Spezifikation des Kabels, die Kabelreihenfolge, die Längenanforderungen und die Anforderungen des Anwendungsumfelds berücksichtigen. Das vorgestellte Produkt ist die I-PEX CABLINE-UY-Serie 12Pin extrem dünnes Koaxialkabelbündel-Kompatibilitätsmodell: I-PEX 82972-100B-02-G. Dieses Produkt verwendet die 1--N-Kabelpositionierungsdefinition und den Stecker am Kabelende ist 20907-012E-01, der den Anwendungsanforderungen der CABLINE-UY-Serie 12Pin-Verbindungen entspricht und kann in einer breiten Palette von Anwendungen wie schnellen Bildschirmen, schnellem Datenübertragung und internen Verbindungen in elektronischen Geräten mit begrenztem Raum eingesetzt werden.

Zwei, I-PEX 82972-100B-02-G extrem dünnes Koaxialkabelbündel Produktmerkmale und Anwendungsszenarienanalyse

I-PEX 82972-100B-02-G极细同轴线束采用Micro-Coaxial Cable结构设计，配套使用极细同轴线材，线材规格为AWG42 Micro-Coaxial Cable（42号极细同轴线），具有线径小、柔韧性高、空间适应能力强等特点。该线束方案结合CABLINE-UY系列连接器低高度、小间距设计优势，可满足现代电子产品对于高速信号传输和内部空间优化的双重需求。

Aus ingenieurtechnischer Sicht sind extrem dünne Koaxialkabelbündel besonders geeignet für Produkte, die eine hohe Signalintegrität erfordern und gleichzeitig begrenzte Installationsräume haben. Zum Beispiel: Hochgeschwindigkeitsverbindungen zwischen dünnen Laptop-Display und Motherboard, Verbindungen von internen Displaymodulen in Tablets, Hochgeschwindigkeits-Image-Transmissionsmodule in VR/AR-Geräten, Kamera-Module, Hochgeschwindigkeits-Visuelle Geräte sowie Verbindungen in der Umgebungszone von faltbaren elektronischen Geräten. In diesen Anwendungen können extrem dünne Koaxialkabelbündel nicht nur die Absorption und Störungen im Hochgeschwindigkeits-Signalübergang reduzieren, sondern auch die Flexibilitätsvorteile der Kabelbündel nutzen, um eine zuverlässige Verdrahtung in komplexen Räumen zu realisieren.

Im Vergleich zu herkömmlichen FPC-Steckverbindern zeichnen sich extrem dünne Koaxialkabelbündel durch bessere elektromagnetische Eigenschaften bei Anwendungen mit hohen Differenzialsignalen aus, insbesondere für eDP, DisplayPort, schnelle Kameras, MIPI und andere Anforderungen an schnelle interne Datenverbindungen.

Drei, Produktauswahl und Kompatibilität sowie Ersatzlösungen Referenz und Empfehlung

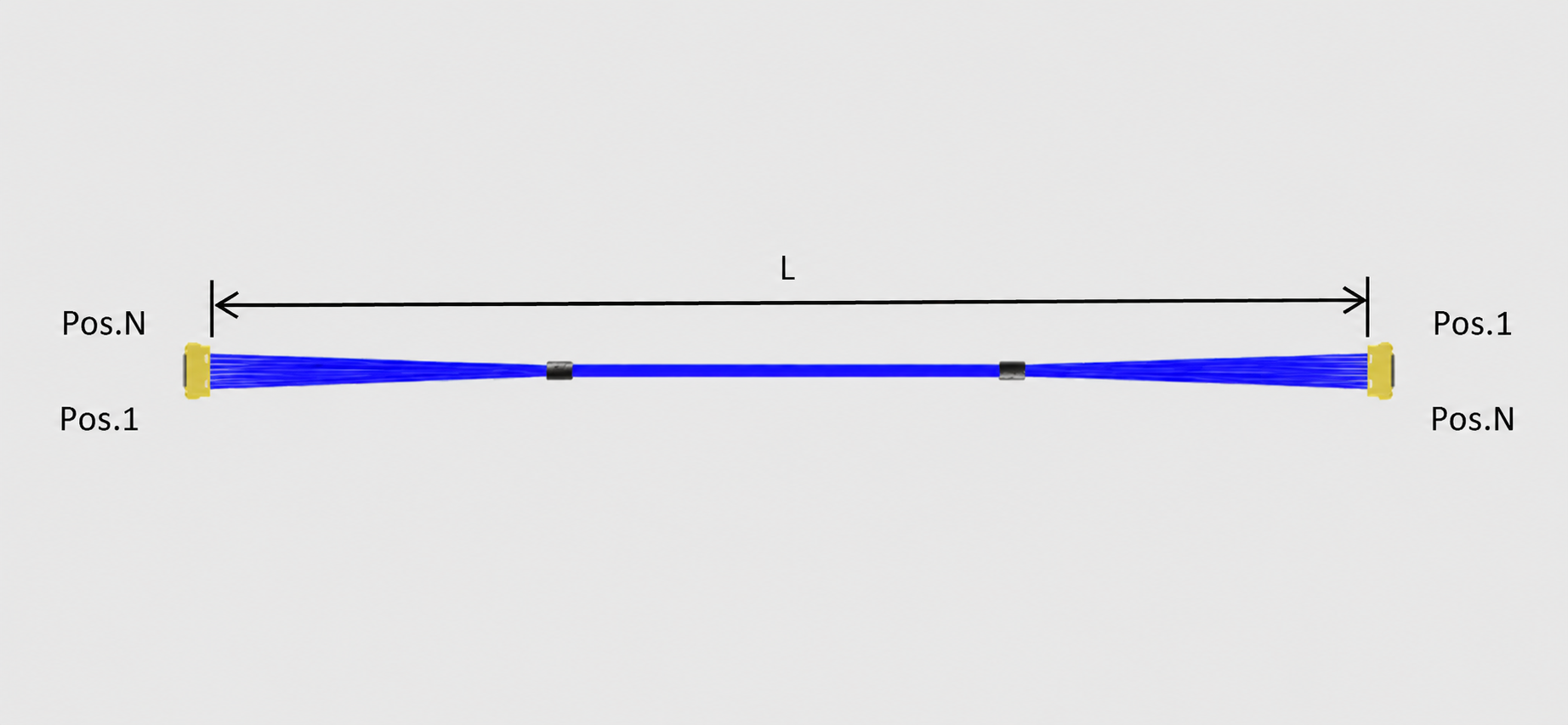

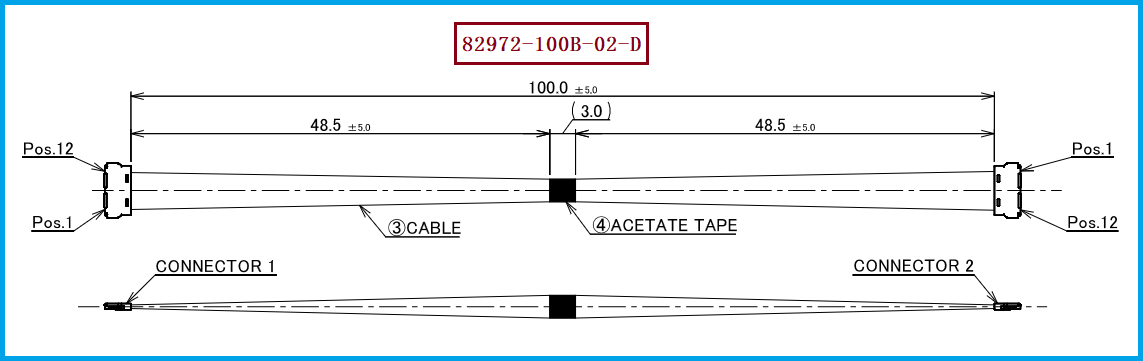

Bei der Produktauswahl für Ingenieure ist es wichtig, die Modellnummer, die Anzahl der Pins, die Spezifikation des Kabelmaterials, die Definition der Kabelreihenfolge, die Länge des Kabelbündels sowie die Anforderungen an den Installationsraum für sehr feine Koaxialkabelstecker zu bestätigen. Dieses Produkt I-PEX 82972-100B-02-G entspricht der Struktur der CABLINE-UY-Serie mit 12Pin, verwendet denConnector 20907-012E-01 als Verbindungslösung für das Kabelende, definiert die Kabelpositionen als 1--N, nutzt AWG42 sehr feines Koaxialkabelmaterial und kann die Anforderungen an die hochdichte, schnelle Signalübertragung erfüllen.

Bei der Durchführung von Kompatibilitätsersatzdesigns wird empfohlen, dass Ingenieure folgende Inhalte priorisieren: Zunächst muss sichergestellt werden, dass die mechanischen Abmessungen und die Anpassungsbeziehungen des Steckverbinders übereinstimmen;其次，muss bestätigt werden, dass die Anzahl der Pins und die Signaldefinitionen übereinstimmen, um Funktionsstörungen des Geräts durch Unterschiede im Kabelabstand zu vermeiden; gleichzeitig müssen die Länge des Kabelbündels, der Biegschaftsraum, die Impedanzanforderungen sowie die Anforderungen an die Integrität hochfrequentiger Signale gemäß der tatsächlichen Anwendungsumgebung des Produkts bestätigt werden.

Für die Optimierungsbedürfnisse von Einkäufern im Bereich der Lieferkette kann unser Unternehmen die kompatible Ersatz-Kabelbündelungslösung I-PEX 82972-100B-02-G anbieten. Dies umfasst eine umfassende Entwicklung von der Verbindungsmatchung, der Auswahl von AWG42 feinem Koaxialkabelmaterial, der Definition der 1--N-Kabelpositionen sowie der Fertigung des Kabelbündels, um den Kunden dabei zu unterstützen, die Einkaufskosten zu senken, die Stabilität der Lieferkette zu verbessern und die maßgeschneiderten Anforderungen verschiedener Endprodukte zu erfüllen.

Vier, professionelle ultrafeine Koaxialkabelbündelherstellungskapazität, bietet den Kunden stabile und zuverlässige Verbindungslösungen

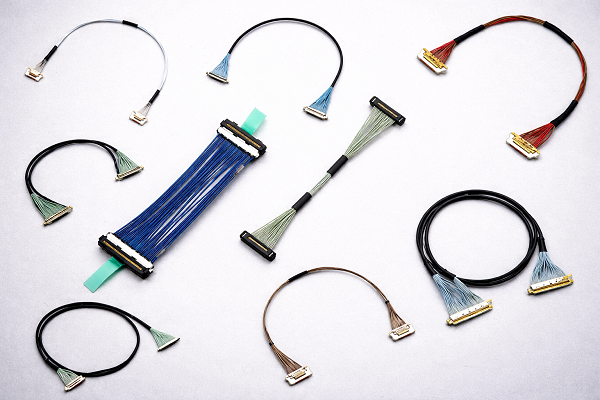

Als Hersteller von extrem dünnen Koaxialkabelbündeln verfügen wir über die Fähigkeiten zur Bearbeitung von extrem dünnen Koaxialkabelbündeln, zur Montage von Steckverbindern, zur Prüfung von Kabelbündeln und zur individuellen Entwicklung. Wir können eine ingenieurtechnische Analyse durchführen, basierend auf dem ursprünglichen Produktmodell oder dem Muster, das vom Kunden bereitgestellt wird, und eine entsprechende Entwicklungslösung anbieten.

Für Produkte wie den I-PEX 82972-100B-02-G aus der CABLINE-UY 12Pin Ultradünnsymmetrischen Koaxialkabelbündelreihe kann das Unternehmen um den Connector 20907-012E-01, das AWG42 Micro-Coaxial Cable Kabelmaterial und die 1--N Kabelpositionierung eine Kompatibilitätsproduktion durchführen, um sicherzustellen, dass die Produkte den Anforderungen für schnelle Datenübertragung, miniaturisierte Montage und langfristige zuverlässige Betrieb erfüllen. Egal, ob im Bereich der Consumer Electronics, intelligente Endgeräte oder in der Industrie für hochgeschwindige Ausrüstung, bietet das Unternehmen eine一站ige Lösung für Ultradünnsymmetrische Koaxialkabelbündel von der Sample Validation, Kleinserienproduktion bis hin zur Massenproduktion.

Sehr dünne Koaxialkabelbündel haben aufgrund ihrer schnellen Übertragungsfähigkeit, hervorragenden Signalintegrität, schlanken Struktur und flexiblen Verlegeeigenschaften bereits zu einer wichtigen technologischen Lösung für die internen Verbindungen zukünftiger Hochgeschwindigkeitselektronikgeräte geworden. Das I-PEX 82972-100B-02-G-Kompatibilitätsersatzkabelbündel verwendet AWG42-sehr-dünnes Koaxialkabelmaterial, den 20907-012E-01-Stecker sowie die 1--N-Kabelpositionierungsdefinition und kann den Anforderungen der CABLINE-UY-Serie mit 12 Pins für Hochgeschwindigkeitsverbindungen gerecht werden. Unser Unternehmen kann das I-PEX 82972-100B-02-G-Kompatibilitätsersatzkabelbündel anbieten, um Kunden dabei zu unterstützen, die国产化Ersatzlösung, die Lieferketteneffizienz und die Aufrüstung der zuverlässigen Verbindungsösung zu realisieren, und bietet professionelle Unterstützung für sehr dünne Koaxialkabelbündel für schnelle, kleine Elektronikgeräte.

Ich bin【7A Electronics Network】，Wir bieten spezialisierte Dienstleistungen für die Anpassung und Kompatibilitätsersatz von hochgeschwindigkeitsfeinen Koaxialkabelbündeln wie eDP, MIPI, USB3.X/4, LVDS an. Für technische Unterstützung wenden Sie sich bitte an: Manager Yin18013280527（微信同号）。
