I-PEX 82881-100B-02-D 14P Hochgeschwindigkeits-Signalübertragungs extrem dünnes Koaxialkabelersetzung

Ein, 14-Pin-Hochgeschwindigkeitsverbindungslösung: I-PEX 82881-100B-02-D extrem dünnes Koaxialkabelproduktanalyse

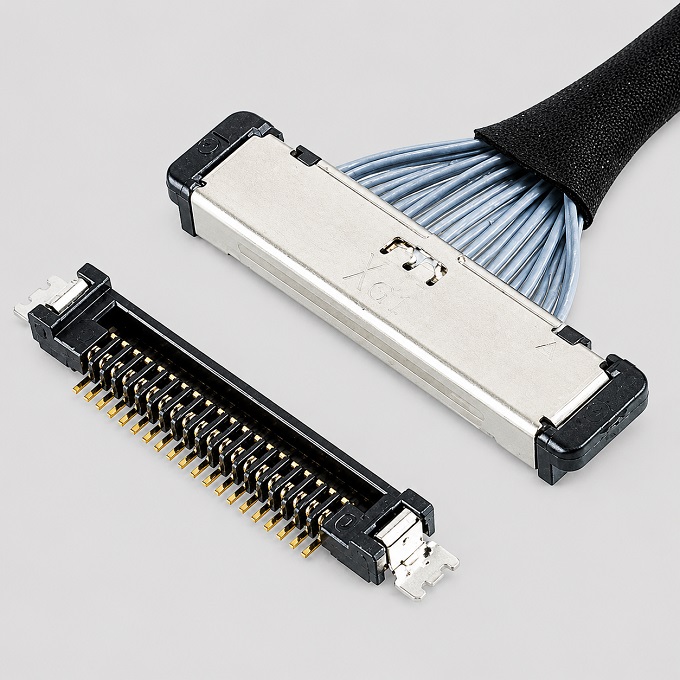

In Laptops, Tablets, Display Modules, Camera Modules, and other space-saving electronic devices, internal high-speed signal connections often face the multi-demand of "high speed, small size, flexibility, and reliability". For engineers, traditional ribbon cables or ordinary wires may be difficult to meet design requirements in terms of space layout, signal integrity, and high-speed transmission, while ultra-fine coaxial cable assemblies can combine signal transmission with miniaturized wiring. The I-PEX CABLINE-SS series itself is an ultra-fine coaxial connector series with a 0.4mm pitch, designed for high-speed data transmission, narrow space installation, and high-reliability connection requirements. The publicly available information indicates that it can support high-speed applications up to 16Gbps/Lane and adopts a vertical insertion/extraction, horizontal wiring structure.

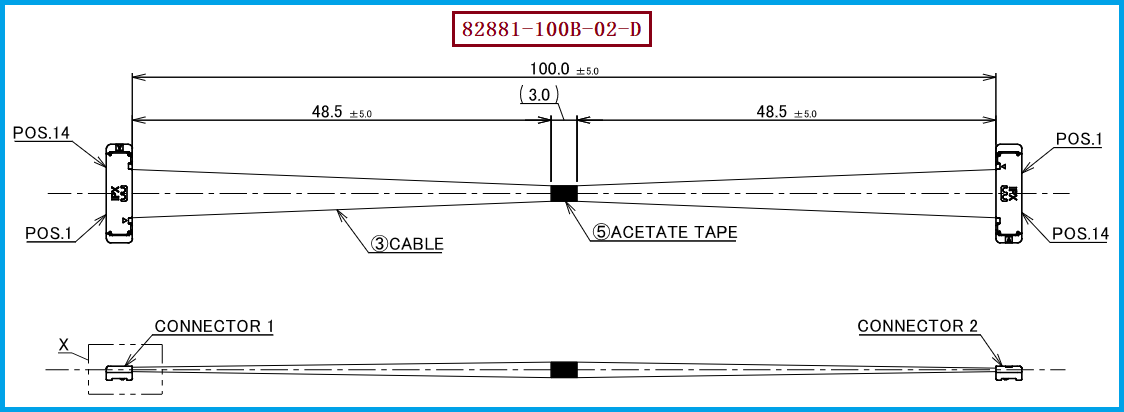

Der vorgestellte Produkt ist das I-PEX 82881-100B-02-D und gehört zur CABLINE-SS 14Pin extrem dünnen Koaxialkabel-Lösung. Gemäß der bereitgestellten Produktinformationen verwendet dieser Typ Micro-Coaxial 40AWG Kabelmaterial, Länge 100mm, Drahtanordnung 1-N; Der mitgelieferte Kabelendanschluss ist das Modell 20373-R14T-06, dieses Modell entspricht im CABLINE-SS Produktmaterial dem 14Pin Plug Housing (Steckergehäuse).

Für Ingenieure liegt der Wert solcher Produkte nicht nur in "dünnerer Leitungsquerschnitt", sondern darin, eine kompakte Verbindung von Mehrkanal-Hochgeschwindigkeitssignalen in begrenzten PCB- und Gerätespaces zu realisieren. CABLINE-SS verwendet einen Steckerabstand von 0.4mm, die offiziellen Unterlagen geben eine Bindehöhe von 1.65±0.2mm und eine Stecker Tiefe von 3mm an, und unterstützen gleichzeitig mehrere Spezifikationen wie 10Pin, 14Pin, 20Pin, 30Pin, 32Pin, 35Pin, 40Pin und 50Pin.

Zweite Frage: Welche Anwendungsfälle sind besonders gut geeignet für extrem dünne coaxiale Kabelbündel? Aus ingenieurtechnischer Perspektive betrachtet, was ist der Wert des Produkts?

Doch, welche Anwendungsfälle eignen sich besser für extrem dünne Koaxialkabelbündel? Für Ingenieure ist ein wichtiger Entscheidungsstandard, ob im Gerät gleichzeitig Anforderungen an den schnellen Signaltransport, begrenzte Räumlichkeiten sowie flexible Verlegung bestehen. Zum Beispiel gehören die Verbindung von Laptop-Bildschirmen, schnellen Displayverbindungen im Inneren von Tablets, VR/AR-Geräten, Kameras und optischen Modulen, schnellen Displaymodulen sowie einigen internen Verbindungen in industriellen Geräten zu den Anwendungsfällen, bei denen extrem dünne Koaxialkabelbündel wertvoll sind. I-PEX hat auch in seinen öffentlichen Unterlagen die Anwendung von CABLINE-Serie extrem dünner Koaxialkabelbündel durch kleine Winkel dargestellt und betont, dass die flexiblen Kabelbündel sich für die Montage in engen Räumen eignen.

Aus praktischer Designperspektive kann eine extrem dünne Koaxialkabelbündelung eine relativ komprimierte Lösung bieten, wenn es erforderlich ist, dass ein Gerät durch Achsen, Hebel oder enge Strukturen führt und gleichzeitig schnelle Anzeigen oder andere schnelle Signale überträgt. Bei Produkten wie Laptops mit klappbaren Strukturen muss die Kabelbündelung nicht nur elektrische Verbindungen gewährleisten, sondern auch den Platz für die Leitungen, die Biegepfade sowie die Montagestruktur berücksichtigen; für Kameras, optische Module und Module mit schnellen Anzeigen liegt der Fokus stärker auf der Größe der Stecker, der Signalübertragungsfähigkeit und dem gesamten Leitungsraum.

Daher sollte ein Ingenieur bei der Auswahl sehr dünner koaxialer Bündel nicht nur auf "Je kleiner die AWG, desto besser" oder "Je dünner die Leitung, desto besser" setzen, sondern eine umfassende Beurteilung treffen, die die Signalrate, Impedanzanforderungen, Anzahl der Pins, das Pitch der Stecker, die Länge der Leitung, den internen Raum des Geräts sowie die Biegepfade berücksichtigt. Nehmen wir zum Beispiel das I-PEX 82881-100B-02-D, 40AWG, 14Pin-Design: Sein Hauptvorteil liegt darin, dass es 14 Verbindungen, eine hochdichte 0,4mm Pitch-Schnittstelle und Micro-Coaxial-Linie 40AWG in einen kleineren Verbindungsbereich integriert, was besser für die Designanforderungen von Geräten mit Anforderungen an den internen Raum und schnelle Signalverbindungen ist.

Drei, Auswahl und Kompatibilität sowie Alternative Lösungen Referenz und Empfehlung: Wie kann ein Ingenieur bestätigen, ob ein Kabel ersetzt werden kann?

Für Ingenieure und Einkäufer bedeutet der Ersatz von extrem dünnen Koaxialkabelbündeln nicht einfach nur die Bestätigung, dass die "Steckerform gleich ist", sondern erfordert eine Prüfung aus mehreren Dimensionen wie Steckermodell, Pin-Anzahl, Pitch, Kabelspecifikation, Kabellängen, Kabelreihenfolge und der Gesamtkonstruktion. Das Zielprodukt I-PEX 82881-100B-02-D entspricht CABLINE-SS 14Pin, Micro-Coaxial 40AWG, 100mm, 1-N-Lösung; der verwendete Steckermodell am Kabelende ist 20373-R14T-06. In den beigefügten Unterlagen sind ebenfalls die 14Pin CABLINE-SS-Modelle 82441-100B-02-D (200mm) und 82882-100B-02-D (300mm) aufgeführt, daher kann bei Bedarf einer Anpassung der Kabellängen auch eine weitere Bestätigung um die gleiche Serie, gleiche Pin-Anzahl und die entsprechende Kabelreihenfolge erfolgen.

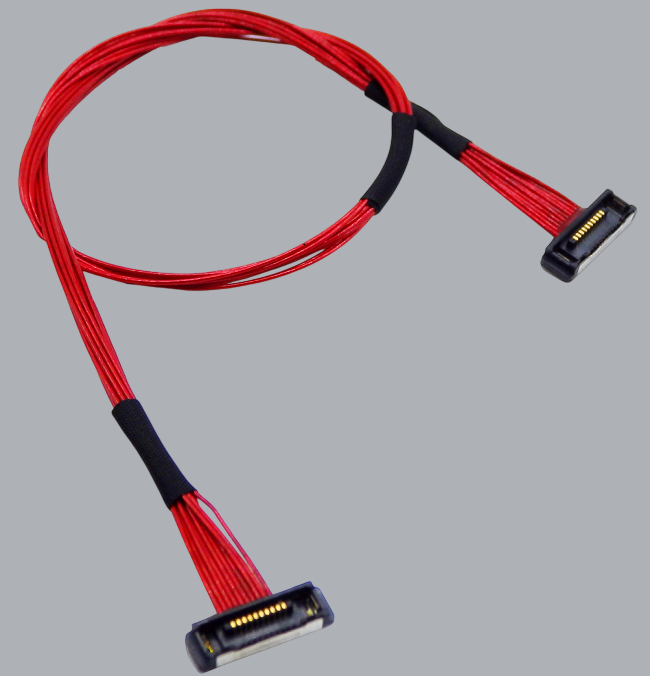

Besondere Aufmerksamkeit muss darauf gelegt werden, dass die Datei 20373-R14T-06 klar als "CABLINE-SS Plug Housing (Steckergehäuse)" klassifiziert wird, während 20380-R14T-06 dem "Plug Cable Assembly (Steckerkabelbaugruppe)" entspricht; das 14-Pin-Steckverbindermodell für die Platine ist 20374-R14E-31. Daher sollten Käufer und Ingenieure bei der Entwicklung von Ersatz nach dem tatsächlichen BOM und der Montagebeziehung jedes Element einzeln überprüfen, anstatt sich nur auf eine Verbindungsteile-Nr. zu verlassen, um zu beurteilen, ob das gesamte Kabel vollkommen kompatibel ist.

Für die Alternative Beschaffung muss geprüft werden, ob die Drahtquerschnitte一致 sind, die Kabelreihenfolge一致 ist, die Endbearbeitungsstruktur den Montageanforderungen entspricht, sowie ob die Abmessungen und elektrischen Eigenschaften den Anforderungen des ursprünglichen Geräts entsprechen. Laut den derzeit öffentlich verfügbaren CABLINE-SS-Daten von I-PEX unterstützt diese Reihe AWG40 Micro-Coaxial Cable und bietet verschiedene Pin-Zahlen wie 14Pin; daher kann in der Praxis auf die Originalproduktzeichnungen und die Anforderungen des Kundengeräts als Grundlage für die Kompatibilitätsbestätigung zurückgegriffen werden.

Unser Unternehmen kann: I-PEX 82881-100B-02-D-kompatible Ersatz-Kabelbündelungslösungen anbieten. Für die Anforderungen an die Beschaffungszyklen, Lieferkanäle, Batchlieferungen oder Kosteneinsparungen von Projektoriginalkabelbündeln können wir nach Produktmodell, Zeichnungen, Mustern oder technischen Parametern des Kunden, die Schlüsselparameter wie 40AWG, 14Pin, 100mm, 1-N abstimmen und entwickeln, den Ingenieuren Alternativmusterprüfungen anbieten und den Einkäufern Lieferungspläne für Großmengen bieten. Die spezifische Alternativverfügbarkeit sollte sich nach den von beiden Seiten bestätigten Zeichnungen, Mustern und tatsächlichen Testergebnissen richten.

Vier, Auswahlwert für Ingenieurwesen und Beschaffung: Miniaturisierung, Hochgeschwindigkeit und Ersatzlieferung gleichzeitig in Betracht ziehen

Aus der Perspektive der Produktauswahl ist die I-PEX 82881-100B-02-D nicht einfach ein einziges Verbindungskabel, sondern eine hochleistungsfähige und miniaturisierte Kabelbaugruppe, die aus der CABLINE-SS 14-Pin-Verbindungskonstruktion und 40AWG Micro-Coaxial-Leitermaterial besteht. Laut den offiziellen Informationen von I-PEX verwendet die CABLINE-SS einen Pitch von 0,4 mm und ist für verschiedene schnelle Signalverbindungsszenarien geeignet, einschließlich V-by-One US, HDMI 2.1, USB 3.2 Gen 2, eDP HBR2 und anderer schneller Schnittstellenanwendungen; gleichzeitig ist ihre schmale Struktur auch für die Kabelverlegung in begrenzten Raumsystemen innerhalb der Geräte geeignet.

Für Ingenieure bedeutet dies, dass sie bei der Entwicklung neuer Produkte oder der Ersetzung alter Produkte zunächst die erforderliche Anzahl der Pins und die Pin-Belegung des Geräts bestimmen können, bevor sie überprüfen, ob das 40AWG Micro-Coaxial-Kabel den Projektanforderungen entspricht, dann die Verbindungskomponentenmodelle, die Kabellänge, den Installationsraum sowie die Hochgeschwindigkeitssignal-Leistung überprüfen. Für Einkäufer bedeutet dies, dass sie sich weiter um die Zuordnung der Produktmodelle, die Validierung von Ersatz-Proben, die Fähigkeit zur Massenlieferung und die Stabilität der Lieferung kümmern können. Dies hilft dabei, die Alternative nicht nur aufgrund einer "äußeren Ähnlichkeit" zu wählen, sondern sie näher an den tatsächlichen Ingenieurbedürfnissen anzupassen.

Aus der Perspektive der Lieferkette gehören extrem dünne Koaxialkabelbündel zu Produkten, die durch die Zusammenarbeit von Steckverbindern, extrem dünnen Koaxialkabeln und präzisen Endanschlusstechniken erreicht werden. Daher muss ein Ersatz-Lieferant nicht nur in der Lage sein, Kabel zu verarbeiten, sondern auch die Struktur der Stecker und die Anforderungen an die Produktmontage verstehen. Unsere Geschäfts定位 precisely ist die Herstellung und Entwicklung von Ersatzprodukten für extrem dünne Koaxialkabelbündel, kann um die spezifischen Anforderungen der Kundenprojekte herum die Spezifikationen bestätigen, Musteraufgaben erstellen und in Massen produzieren, und bietet Kunden, die I-PEX CABLINE-SS-Serie Kabelbündel verwenden, kompatible Ersatz-Richtungen an.

Für elektronische Geräte, die eine schnelle Signalübertragung, begrenzte Innenräume und dichte Verbindungen erfordern, bieten extrem dünne Koaxialkabelbündel eine gute Kombination aus Miniaturisierung der Verkabelung und schnellen Verbindungen. Das I-PEX 82881-100B-02-D als CABLINE-SS 14Pin extrem dünnes Koaxialkabelbündelset verwendet 40AWG Micro-Coaxial Kabelmaterial, eine Länge von 100mm, 1-N-Verdrahtung und ist mit dem 20373-R14T-06 Plug Housing ausgestattet, ist als Referenz für interne Verbindungsanwendungen bei entsprechenden schnellen, miniaturisierten Geräten geeignet.
