Kategorisierung：Markenstecker
 | Hersteller | JAE |
| Herstellerartikelnummer | MA01F100VAABR500 | |

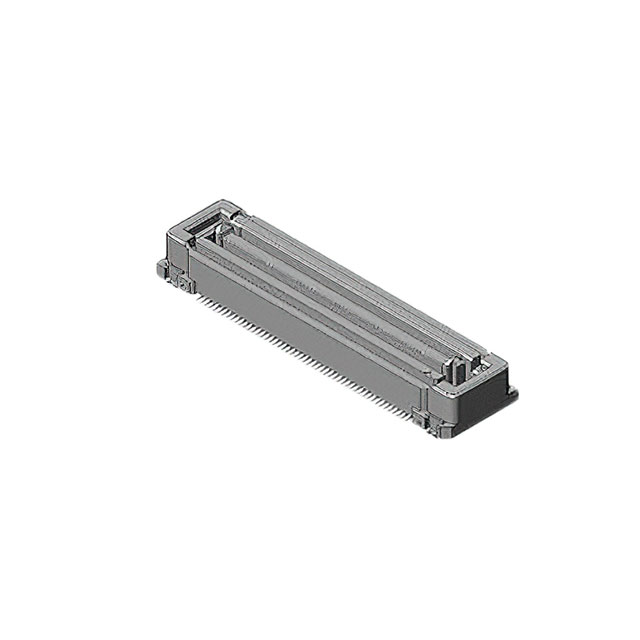

| Produktbeschreibung | CONN FLOATING SIDE STR 100 POS,100 Position Stecker, Zentraler Kontakt mit Oberflächentakt, Vergoldet |
JAE MA01F100VAABR500 Stecker Produktattribute:
| Typus | Beschreibung |
| Kategorie | Stecker, Verbindungsgeräte |
| Rechteckverbinder | |
| Array, edge type, sandwich type (board-to-board) | |
| Hersteller | JAE Electronics |
| Reihe | MA01 |
| Verpackung | Bahnreifen (TR) |
| Schnittgurt (CT) | |
| Steckerart | Stecker, Zentralkontakt trägt |
| Nadelzählung | 100 |
| Abstand | 0.025"（0.64mm） |
| Reihenfolge | 2 |
| Installationsart | Surface Mount Technology |
| Eigenschaften | Brettführung, feste Schweißnaht |
| Berührungsoberflächenbehandlung | Vergoldet |
| Kontaktfläche Oberflächenaufarbeitung Dicke | 4.00µin（0.100µm） |
| Verbindungsschichtdicke | 8mm，10mm，18mm |
| Bretthöhe | 0.248"（6.30mm） |
JAE MA01F100VAABR500 Stecker Produkt (Reihe) Kurzer Überblick:
JAE Electronics' MA01-Serie ist ein rechteckiger Steckverbinder für Board-to-Board-Verbindungen, der speziell für hochdichte elektronische Systeme konzipiert ist und für Anwendungen mit strengen Anforderungen an Raum und Leistung geeignet ist. Dieses Modell ist ein Stecker-Typ, der eine Struktur mit zentralen Kontakten verwendet und über 100 Pin-Stellen verfügt, eine doppelreihige Anordnung hat, eine Pin-Abstand von 0,64 mm aufweist und sich für kompakte Board-Layouts eignet. Der Stecker wird mit Oberflächenaufbau und mit Board-Spuren und festen Lötenden geliefert, um die Genauigkeit der Installation und die Verbindungsstabilität zu verbessern. Das Produkt unterstützt mehrere Verbindungshöhen von 8 mm, 10 mm und 18 mm und erfüllt die Anforderungen verschiedener Strukturdesigns, die Höhe auf der Platine beträgt nur 6,30 mm, was zur Reduzierung der Gesamthöhe des Geräts beiträgt. Der Kontaktbereich wird mit einer Goldbeschichtung von 4,00 µin (0,100 µm) Dicke behandelt, was eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit sicherstellt und für den Hochgeschwindigkeitssignaltransport geeignet ist. Diese Serie wird in Form von Rollen (TR) und geschnittenen Bändern (CT) verpackt und ist für die Automatisierung der Bestückung geeignet, ist eine ideale Verbindungslösung für Kommunikations-, Industriekontroll- und Verbraucherelektronikbereiche.
