Hirose DF80D-40P-0.5SD extrem feinste coaxiale Kabelbündel Verarbeitungsprobleme analysiert und Lösungen angeboten

Mit der ständigen Entwicklung hin zu dünneren, schnelleren und hochintegrierten elektronischen Geräten wird die Anwendung von extrem dünnen Koaxialkabelbündeln (Micro Coaxial Cable) in Branchen wie Displaymodulen, Kameras und Automobilsystemen immer breiter. Die Reihe Hirose DF80D-40P-0.5SD ist als typischer Mikro-Abstandsschritt-Hochgeschwindigkeitsstecker von vielen Marken und Endkunden eingesetzt. Allerdings erfordert die extrem dünne Koaxialkabelbündelung aufgrund ihrer kleinen Kabeldicke und komplexen Struktur eine sehr hohe Fertigungstechnik, und bei geringsten Fehlern können verschiedene质量问题 auftreten. In diesem Artikel wird auf Basis der tatsächlichen Fertigungssituation eine Analyse der häufigsten Probleme und deren应对策略 vorgenommen, und die Kernmerkmale von Hirose DF80D-40P-0.5SD vorgestellt.



---

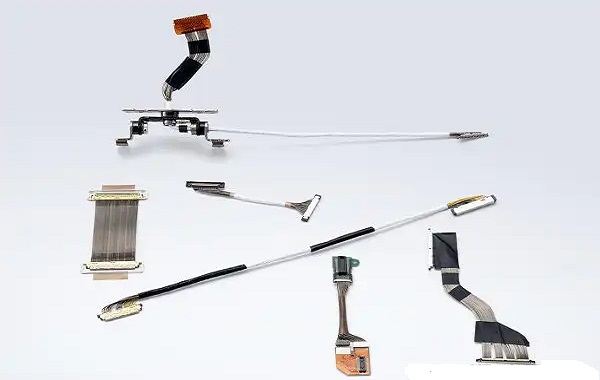

Erstens: Häufige Qualitätsmängel bei der Herstellung extrem dünner Koaxialbündel und Maßnahmen zur Behebung

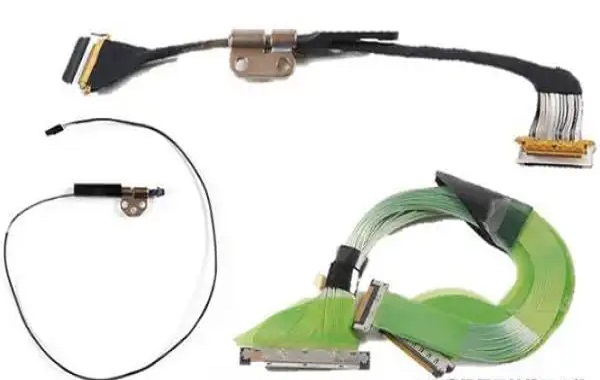

Bei der Verarbeitung von Hirose DF80D-Serie extrem dünnen Koaxialkabelbündeln konzentriert sich der Durchmesser in der Regel auf 0,2mm–0,48mm, die Anforderungen an die Prozessgenauigkeit sind sehr hoch, daher treten häufig folgende Mängel auf:

1, Webrybble zurückbleiben
Laser ist nicht vollständig oder das Lichtblatt verschoben, so dass die Schichten des Webgitters nicht vollständig entfernt wurden und eine Kurzschlussgefahr besteht.
Konzept:
• Justieren Sie die Laserparameter, um sicherzustellen, dass die Abschirmung vollständig abgelöst wird
• Nutzung professioneller Entkernungswerkzeuge zur Verbesserung der Reinigungseffekte
• Mikroskopisch überprüfen, um Verunreinigungen zu vermeiden

2、Punkt des Schweißens ist schlecht verbunden, Schweißnähte sind nicht echt

Lack of solder wettability, resulting in insecure solder joints and poor contact.
Konzept:
•恒温焊接（如350℃左右）确保温度稳定
Rationaler Gebrauch von Lotflüssigkeit zur Verbesserung der Benetzungsfähigkeit
• Endprodukte 100% auf Qualitätskontrolle und Leitfähigkeitstest überprüfen

3, Kernoxidation

Die Exposition der nackten Leiterkern zu lange oder eine zu hohe Luftfeuchtigkeit beeinträchtigt die Qualität der Schweißung.
Konzept:
• Luftfeuchtigkeitskontrolle im Verarbeitungsraum auf ≤60%RH begrenzt
• Vor der Verarbeitung vorsichtig reinigen oder Oxidation beseitigen

4. Isolierungsrückgang

Schweißzeit zu lang oder zu hohe Temperatur führen dazu, dass die Isolierung zurückweicht und das Risiko des freiliegenden Kupfers erhöht wird.
Maßnahmen:
• Verwenden Sie hitzebeständige Isolationsmaterialien wie FEP, ETFE u. ä.
Kurze, schnelle Schweißverbindungstechnik verwenden

5, Leitungsbruch

Die Entfernung des Schälens ist zu tief oder der Biegeradius zu klein, was zu einer Durchhängung führt.
Konzept:
• präzise Hautdickekontrolle

• Der Biegeradius bleibt ≥ 3-fach der Linienbreite.

---

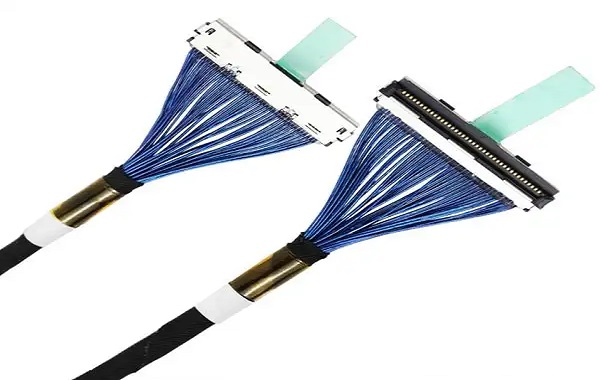

Hirose DF80D-40P-0.5SD Steckerübersicht

Produktpositionierung

Hirose DF80-Serie verwendet ein 0,5mm-Abstandsgestaltung, ist speziell für feine Koaxialkabel (Micro Coax) und dünne Einzelleder konzipiert und ein Hochdichtekontaktor, der für hochauflösende Displaymodule, schnelle Schnittstellen und Mikrogeräte geeignet ist.

2, Schlüsseltechnische Merkmale
• Abstand (Pitch): 0.50 mm
• Aufbau: Einreihige vertikale Stecknadeln
• Strickzahl: 41PIN
• Lineal Supportbereich: AWG 40–46 feinste Koaxialkabel, AWG 32–36 Einzdrahtkabel
• Übertragungsleistung: Unterstützung von 2,7 Gbps / 5,4 Gbps, kompatibel mit eDP 1.3

Hirose DF80D-40P-0.5SD zeichnet sich durch seine stabile, schnelle Leistung und den hochdichten Design aus und hat in den Bereichen Industrial Control, Automotive, Notebook und Display Module eine hohes Anpassungspotenzial.



---

Drei, Schlüssel zur Steigerung der Zuverlässigkeit von extrem dünnen Koaxialkabelbündeln

Um sicherzustellen, dass die extrem dünnen Koaxialkabelbündel der DF80D-Serie eine stabile Verbindungsgüte aufweisen, ist es erforderlich, auf folgende三个方面 zu achten:

• Technologie: Strikte Kontrolle der Verfahren wie Laserabblasen, Schweißen, Biegen usw.
• Material: Wählen Sie hochwertige Koaxialkabel mit hitzebeständigen Isolationsmaterialien
• Überprüfung: Einführung von Mikroskopieprüfung, Zugprüfungen, Durchgangstests und anderen Qualitätsprozessen

Professionelle Verarbeitung und strenge Qualitätskontrolle sind die Grundlage für die lange und stabile Funktion von Hochgeschwindigkeitsausrüstung.

Sehr dünne Koaxialbündel erfordern während des Fertigungsprozesses eine sehr hohe Präzision der Verarbeitungstechnik, geringfügige Abweichungen können zu Mängeln führen. Durch wissenschaftliche Verfahrensoptimierung und strenge Qualitätskontrolle können Probleme wie verbleibende Webmaschen, leere Lötstellen und Bruchkern effektiv reduziert werden und die Stabilität des Bündels erheblich verbessert werden. Und Hirose DF80D-40P-0.5SD wird aufgrund seiner hohen Dichte und schnellen Übertragungseigenschaften weiterhin die Hauptverbindungslösung für Präzisionsausrüstung bleiben.
