Sehr feines Koaxialkabel: Schlüssel zur Verbesserung der Bildübertragungsqualität

In den Bereichen mobiler Geräte, industrieller Bildverarbeitungssysteme und intelligenter Endgeräte ist das MIPI (Mobile Industry Processor Interface) Hochgeschwindigkeitsdifferenzsignal bereits die Kerntechnologie für die Übertragung von Bilddaten geworden. Mit der ständigen Erhöhung der Auflösung und der Bildfrequenz nimmt der Bedarf an Übertragungsbreiten erheblich zu, was höhere Anforderungen an die Signalintegrität, Störfestigkeit und flexible Gestaltung der Kabel stellt. Mikrokoaxialkabel (Micro Coaxial Cable) haben aufgrund ihrer hervorragenden elektromagnetischen Eigenschaften und der flexiblen Eigenschaften zu einer wichtigen Wahl für die Übertragung von MIPI-Signalen geworden.

Erste Phase: Vorteile extrem dünner Koaxialkabel

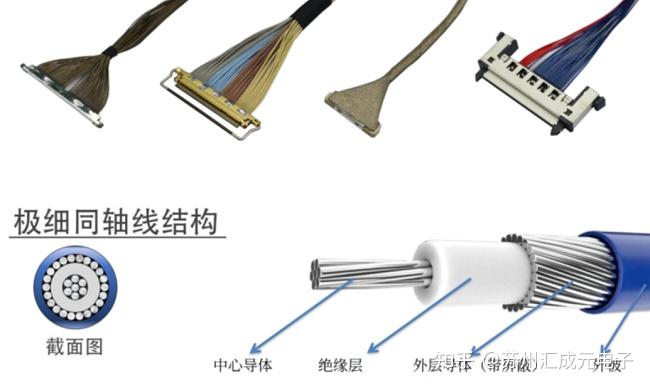

Im Vergleich zu traditionellen FPC oder Koaxialkabeln bietet das extrem dünne Koaxialkabel mehrere einzigartige Vorteile im Bereich der MIPI-Signalübertragung. Zunächst ermöglicht die koaxiale Struktur eine präzisere Impedanzsteuerung, was die Konstanz einer 100Ω-Differenzimpedanz sicherstellt und signifikant die Reflexion und den Signalverlust reduziert. Zweitens bietet die äußere metallische Schirmung den Signalen eine starke Abweisung von elektromagnetischen Störungen (EMI), sodass sie auch in komplexen Umgebungen stabil bleibt. Schließlich liegt der Durchmesser des extrem dünnen Koaxialkabels in der Regel zwischen 0,3 mm und 0,5 mm, was eine Kompromisslösung zwischen kleiner Größe und hoher Flexibilität darstellt und den Anforderungen an das Biegen und Verlegen von Kabeln in engen Geräteninneren gerecht wird.

Zweite, MIPI-Hochgeschwindigkeitssignalanpassungsleistung

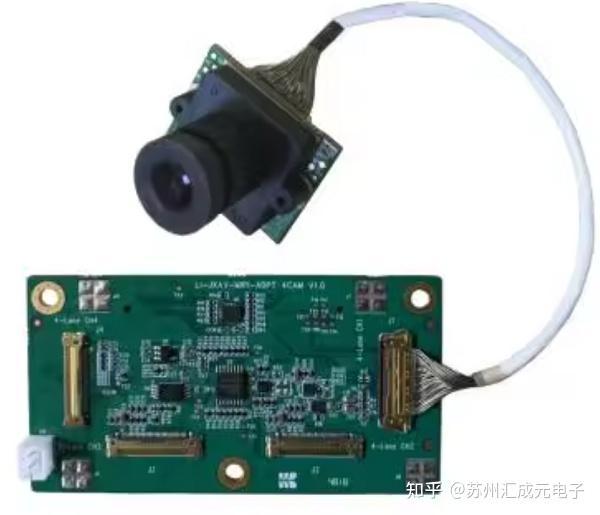

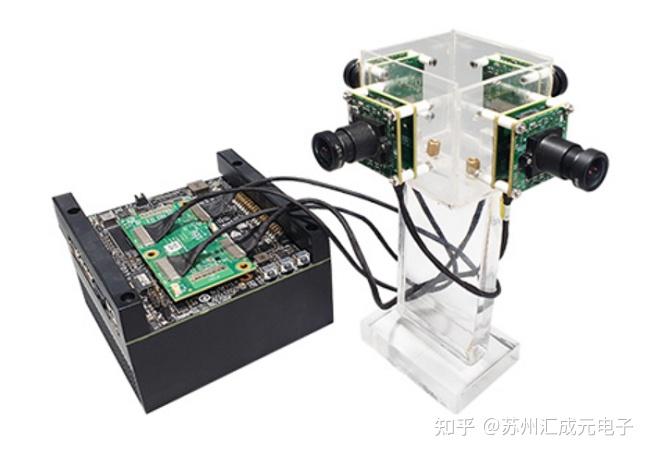

MIPI D-PHY und C-PHY-Interfaces benötigen in der Regel eine Hochgeschwindigkeitsübertragung von über 1 Gbps pro Kanal, und extrem dünne Koaxialkabel zeichnen sich in solchen Anwendungen besonders aus. Ihre geringe Abschirmung gewährleistet die Integrität hochfrequenter Signale und hält die Öffnung des Augendiagramms im Idealfall; gleichzeitig reduziert der独立的Schirmung des einzelnen Kabels die Crosstalk zwischen den Kanälen erheblich. In Kamera-Modulen für Handys, in Fahrzeugbildsystemen sowie in AR/VR-Geräten wurde das extrem dünne Koaxialkabel breit eingesetzt und ist zu einer Standardkonfiguration der MIPI-Schnittstellenlösungen geworden.

Drei, Designpunkte in der Ingenieurpraxis
Im praktischen Einsatz hängt die Leistung von extrem dünnen Koaxkabeln unweigerlich von einer vernünftigen Systemgestaltung ab. Zunächst ist die Verbindungsmatchung entscheidend, wobei Hochgeschwindigkeitsanschlüsse, die die micro-coax-Struktur unterstützen, gewählt werden müssen, um Reflections und Insertionsverluste zu reduzieren. Secondly, müssen die Endverbindungen und Schweißtechniken streng kontrolliert werden, um die Signalconsistenz zu gewährleisten. Schließlich ist die Ausgewogenheit zwischen Kosten und Leistung eine wichtige Überlegung für Ingenieure - obwohl extrem dünne Koaxkabel etwas teurer sind, sind ihre Vorteile in Szenarien mit hoher Auflösung und hoher Stabilität unersetzlich.

Insgesamt bietet das extrem dünne Koaxialkabel in der MIPI-Hochgeschwindigkeitsdifferential-signalsübertragung eine Kompromisslösung zwischen Bandbreite, Störfestigkeit und Flexibilität und ist daher die ideale Lösung für mobile Bildverarbeitung und schnelle Datenübertragung. Mit der Entwicklung von 8K-Bildern, AR-Interaktion und industriellen Visionssystemen wird die Nachfrage nach hoher Bandbreite und hoher Zuverlässigkeit den Innovation und die Erweiterung der Anwendung der extrem dünnen Koaxialtechnologie weiter vorantreiben.
Ich bin[Suzhou Huichengyuan Electronics]Langfristig auf die Forschung und Entwicklung sowie die Anpassung von Hochgeschwindigkeits-Signal-Leitungen und extrem dünnen Koaxialkabeln spezialisiert, bestrebt, den Kunden leistungsstarke, stabile und zuverlässige Hochgeschwindigkeits-Verbindungslösungen zu bieten. Wenn Sie Bedarf daran haben oder mehr Informationen wünschen, freuen wir uns auf Ihre Kontaktaufnahme:Yin Manager 18913280527（WeChat same number）。
