Bei der Übertragung von Hochgeschwindigkeitssignalen und im Bereich der elektronischen Gerätedesigns ist die Auswahl des geeigneten Übertragungsmittels für die Systemleistung entscheidend. Die beiden häufigsten Typen - extrem dünne Koaxialkabel (micro coaxial cable) und gedrehte Paare (twisted pair) - zeichnen sich in der Struktur, den Übertragungsleistungen und den Anwendungsumgebungen durch ihre eigenen Merkmale aus. Sie unterstützen gemeinsam den effizienten Betrieb moderner elektronischer Geräte, Kommunikationssysteme und der industriellen Automatisierung.
Erste Phase: Strukturunterschiede und Designmerkmale

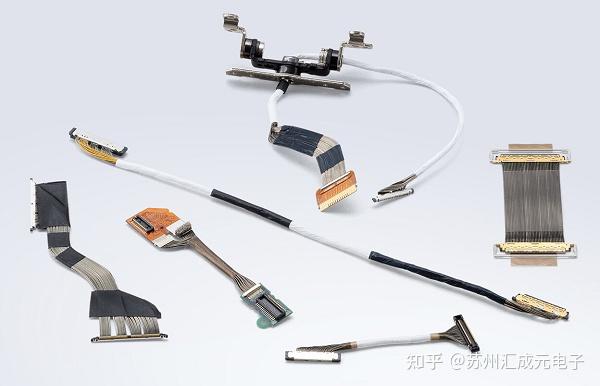

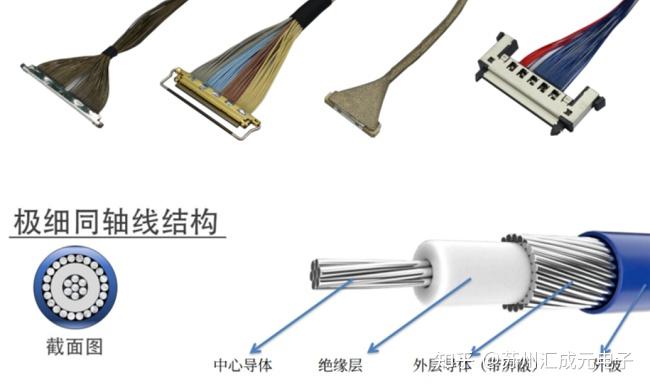

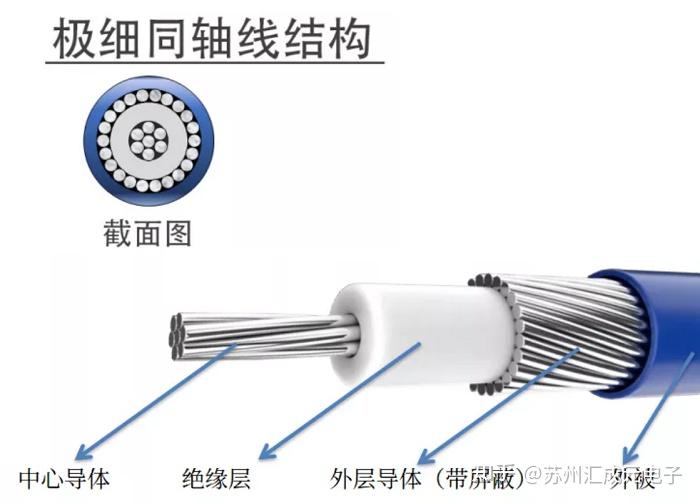

Sehr dünne Koaxialkabel bestehen aus einem Zentralleiter, einem Isolationslayer, einem metallischen Schirm und einem Außenmantel. Der Schirm besteht in der Regel aus einem metallischen Garn oder aus Alufolie und kann elektromagnetische Störungen effektiv unterdrücken. Aufgrund ihrer sehr kleinen Durchmesser und hoher Flexibilität werden diese Kabel in Bereichen mit begrenztem Raum, wie z.B. in Laptop-Bildschirmen, medizinischen Geräten und Kamera-Modulen, weit verbreitet eingesetzt. Im Vergleich dazu bestehen Twisted Pair aus zwei oder mehreren isolierten Leitern, die sich gegenseitig verkreuzen, und nutzen die geometrische Struktur der Verwindung, um äußere Störungen zu kompensieren. Sie sind einfach in der Struktur, leicht zu verarbeiten und kostengünstig, und werden als Signalübertragungsmittel in Netzwerk- und Industriekommunikationssystemen häufig verwendet.
Zweite Stufe: Signalleistungs- und Übertragungsfähigkeit
In high-frequency, high-speed signal environments, extremely thin coaxial cables, with their complete shielding structure, have excellent anti-interference properties and signal integrity, which can significantly reduce crosstalk and reflections. They are commonly used in high-speed camera modules, RF modules, medical imaging, and other scenarios that require high bandwidth and high signal fidelity. On the other hand, twisted pairs are known for their cost-effectiveness and scalability, particularly in stable performance for medium and low-frequency data transmission or local area networks. However, as the transmission frequency increases or the distance becomes too long, the signal attenuation and external interference issues of twisted pairs will gradually become prominent.
Drei, flexible Merkmale und anpassungsfähige Umgebung
Die Weichheit und die Flexibilität extrem dünner Koaxialkabel sind außergewöhnlich stark, sodass komplexe Verkabelungen in extrem kleinen Installationsräumen möglich sind. Sie sind besonders geeignet für leichte Geräte und bewegliche Teile. Dagegen sind Twisted Pair für längere Entfernungen und standardisierte Verkabelungsumgebungen besser geeignet, da sie einfach zu installieren und leicht zu warten sind. Sie haben in der großflächigen Netzwerkinstallation und der Vernetzung industrieller Geräte deutliche Vorteile.
Vier, typische Anwendungsbereiche

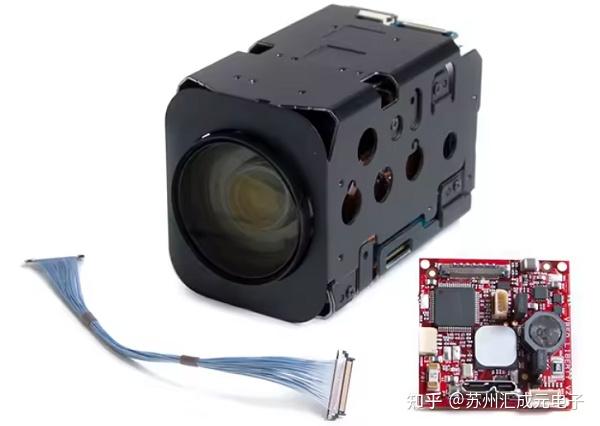

Sehr dünne Koaxialkabel werden hauptsächlich in Anwendungen verwendet, die eine hohe Auflösung und schnelle Datenübertragung erfordern, wie z.B. intelligente Endgeräte, Sicherheitskamerasysteme, Drohnen und medizinische Bildsysteme. Dagegen wird das Twisted Pair-Kabel häufig in Ethernet-Kommunikation, industrieller Steuerung, Audiotransmission und Büroautomatisierungssystemen verwendet. Beide haben in ihren jeweiligen Bereichen eine unersetzliche Rolle.
Insgesamt gesehen sind extrem dünne Koaxialkabel dank ihrer hohen Frequenzanpassungsfähigkeit, hervorragenden Abschirmungsfähigkeit und kleinen Baugrößen die ideale Wahl für hochgeschwindige, hochpräzise Geräte. Kupferbündelkabel wiederum haben dank ihres geringen Preises und guten Verlegeflexibilität in großen Kommunikationssystemen die dominierende Stellung inne. Ingenieure sollten die Anwendungsumgebung, den Bandbreitenumfang und das Kostenbudget berücksichtigen, um eine angemessene Übertragungslösung auszuwählen, um eine Balance zwischen optimaler Leistung und Stabilität zu erreichen.
Ich bin[Suzhou Hui Cheng Yuan Electronic],Schwerpunkt auf die Entwicklung und Konstruktion von Hochgeschwindigkeitssignalverkabelungen und extrem dünnen Koaxialkabelbündeln, bietet dem Kunden professionelle und stabile Verbindungslösungen an.Falls Sie spezifische Bedürfnisse haben oder mehr über unsere Produkte und Technologien erfahren möchten, sind wir gerne für Sie da:Yin Manager 18913280527（WeChat same number），Wir freuen uns darauf, mit Ihnen zusammen eine effiziente und vernetzte neue Erfahrung zu schaffen.
