I-PEX 82882-100B-02-D 14P hochgeschwindigkeitsübertragende extrem dünne coaxiale Kabelbündel Ersatz

Einzelne 14PIN, AWG#40 und 0.4mm Spacing: Hochdichte, schnelle Verbindung für extrem dünne Koaxialkabelbündel

Im Inneren von Laptops, Tablets, Displaymodulen, Kameramodulen und verschiedenen miniaturisierten elektronischen Geräten wird der verfügbare Verbindungsbereich immer geringer, gleichzeitig werden von den Kabelbündeln bei der Übertragung schneller Signale höhere Anforderungen an die Abmessungen, elektromagnetische Eigenschaften und die Signalintegrität gestellt. Traditionelle Kabel sind bei der Ausnutzung des Raumes, der Störungstoleranz und der dichten Verdrahtung zunehmend eingeschränkt, während extrem dünne Koaxialkabel aufgrund ihrer strukturellen Merkmale wie "Miniaturisierung, hohe Dichte und geschirmte Übertragung" eine wichtige Lösung für schnelle Signalverbindungen im Gerät darstellen.

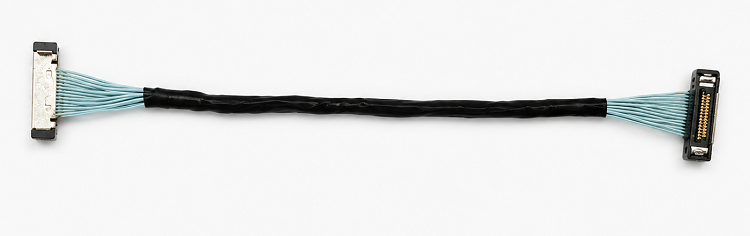

Das vorgestellte Produkt ist das I-PEX 82882-100B-02-D Referenzsehrfeines Koaxialkabelbündel, das zur CABLINE®-SS-Serie 14PIN Micro-Coaxial Harness gehört. Dieses Produkt verwendet sehr feines AWG#40 Koaxialkabel, die Kabelbündellänge beträgt 300 mm und es wird eine 1-N-Kabelanordnung verwendet; der Stecker an der Kabelendenverbindung entspricht 20373-R14T-06, und der Abstand zwischen den Steckern beträgt 0,4 mm. Für Ingenieure ermöglicht diese 14PIN-, 0,4mm Pitch-Mikro-Verbindungslösung eine bessere Anpassung an begrenzte Installationsräume im Gerät und erleichtert die Durchführung mehrkanaliger Hochgeschwindigkeitssignalverbindungen in kompakten Strukturen.

Von der Struktur der extrem dünnen Koaxialkabel selbst aus betrachtet, liegt ihr Kern nicht darin, einfache Kabel dünner zu machen, sondern darin, innerhalb eines sehr begrenzten Außendurchmesserraums, die Zentralelektrode, den Isolationsmedium, den Abschirmungsschirm und die äußere Schutzstruktur präzise zu kombinieren. Die Zentralelektrode ist für die Signalübertragung verantwortlich, die Isolierung wird zur Kontrolle der elektrischen Beziehungen zwischen den Leitern sowie zwischen den Leitern und dem Abschirmungsschirm verwendet, während die äußere Abschirmungshülle helfen kann, den Einfluss der externen elektromagnetischen Störungen auf die Hochgeschwindigkeitssignale zu verringern. Daher können extrem dünne Koaxialkabel eine gute Balance zwischen "kleiner Größe" und "hochgeschwindiger Signalübertragung" erreichen. Die I-PEX CABLINE-SS-Serie verwendet selbst einen Kontaktabstand von 0,4 mm, eine vertikale rechteckige Ein- und Aussteckstruktur und unterstützt die Micro-Coaxial Cable-Spezifikationen AWG36, AWG38, AWG40 und ähnliche.

Zweite Frage: Struktur und Leistungsvorteile von extrem dünnen Koaxialkabeln: Warum benötigt AWG#40 dennoch präzise Fertigung?

Für Ingenieure ist es bei der Auswahl sehr dünner Koaxialkabelbündel nicht nur wichtig, darauf zu achten, dass "das Kabel ausreichend dünn ist", sondern es ist auch erforderlich, Faktoren wie die Struktur des Kabelmaterials, Impedanz, Abschirmung, Kabelreihenfolge, AnschlusssPRECISIon und die Übereinstimmung der Stecker zu berücksichtigen. Insbesondere in Hochgeschwindigkeitssignalumgebungen haben die Abmessungen und die internen Strukturen des Kabels einen direkten Einfluss auf die Signalübertragungseigenschaften. Wenn die Abmessungen der Leiter, der Isolationsmedium oder der Abschirmungsstruktur nicht stabil kontrolliert werden, können Probleme wie Änderungen der Impedanz, Signalreflexionen, erhöhte Störungen und eine verringerte Signalintegrität auftreten. Daher ist die Herstellung sehr dünner Koaxialkabelbündel im Wesentlichen ein anspruchsvoller Prozess der präzisen Fertigung, der Anforderungen an Materialien, Abmessungen, Anschlusstechnik und Montagegenauigkeit stellt.

AWG#40 gehört zu einer sehr feinen Kabelspecifikation und ermöglicht in begrenzten Räumen eine hohe Verdrahtungsdichte. Im Vergleich zu herkömmlichem, etwas dickerem Kabel kann das extrem dünne AWG#40 Koaxkabel den Kabelbedarf reduzieren und die Konzentration mehrerer Signalkanäle erleichtern. Darüber hinaus kann die Abschirmungsschicht im Koaxialaufbau eine relativ unabhängige Übertragungsumgebung für Hochgeschwindigkeitssignale bieten. Für Notebook-Displayanschlüsse, Kamera-Module, Hochgeschwindigkeitsdatenübertragungen und interne Verbindungen in Geräten mit begrenztem Raum hat diese Struktur eine erhebliche Anwendungswert.

Gleichzeitig zeichnen sich extrem feine coaxiale Kabelbündel durch ihre Flexibilität und Anpassungsfähigkeit im Raum aus. Die offiziellen Dokumente von CABLINE-SS betonen ihre schmale Struktur und ihre Eignung, durch enge Strukturen wie kleine Drehachsen zu passieren, und verweisen auf den W-Point-Doppelschaltkontaktdesign, um die Zuverlässigkeit des Kontakts zwischen Stecker und Buchse zu verbessern. Für elektronische Produkte, die durch Drehachsen, Biegungsbereiche oder enge Innenräume gelangen müssen, ermöglichen extrem feine coaxiale Kabelbündel eine Vielzahl von Kanälen zu verbinden, während gleichzeitig eine kompaktere interne Struktur gestaltet werden kann.

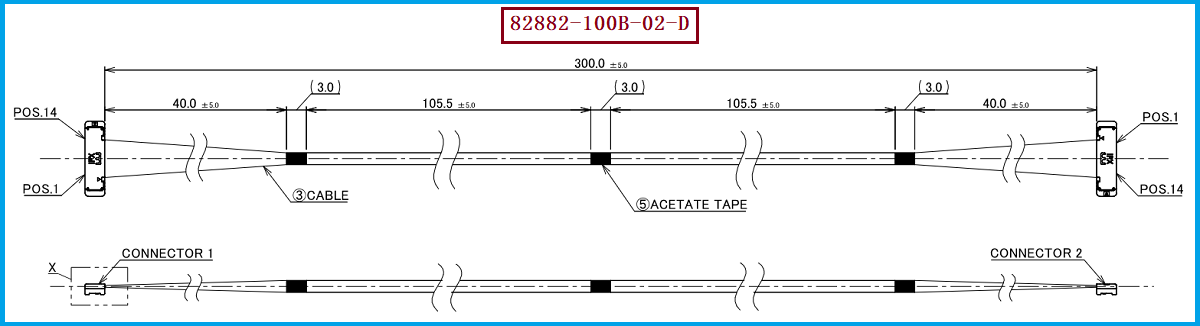

Es muss besonders betont werden, dass die Anforderungen an das Kabel in der spezifischen Zeichnung des I-PEX 82882-100B-02-D AWG#40, 50Ω Micro-Coaxial Cable betreffen. Daher darf bei der Entwicklung von kompatiblen Ersatz-Modellen für diesen Typ nicht nur auf „AWG#40“ als Kriterium zurückgegriffen werden, sondern es müssen auch die tatsächliche Kabelstruktur, das Zielwiderstand, die Art der Steckerverbindung, die Pin-Zuweisung und die mechanischen Abmessungen des gesamten Kabelbündels bestätigt werden. Nur wenn diese wesentlichen Bedingungen übereinstimmen oder durch tatsächliche Tests des Kunden bestätigt werden, haben sie eine höhere ingenieurtechnische Ersatz-Wert.

Drei, Auswahl und Kompatibilität sowie Referenz- und Alternativlösungen: Von der Ingenieurplanung bis zur Beschaffungsselektion umfassend bestätigen

Für Ingenieure und Einkäufer ist es nicht empfehlenswert, die Auswahl von extrem dünnen coaxialen Kabelbündeln nur nach Markenname, Anzahl der Pins oder Länge des Kabels zu vereinfachen. Beim Bezugnahme auf das Modell I-PEX 82882-100B-02-D sollten Sie besonders auf die Anzahl der 14PIN, das AWG#40 Kabelmaterial, die Kabellängen von 300mm, die 1-N-Kabelfolge, den Abstand von 0,4mm zwischen den Steckverbindern sowie den Stecker am Kabelende 20373-R14T-06 und andere Schlüsselparameter achten. Gleichzeitig müssen Sie auch die zu verwendenden Paarverbindungen an der PCB-Seite des Geräts und die Übereinstimmung des tatsächlichen Installationsraums bestätigen. Nach den Informationen der I-PEX-Offiziellen, bietet die CABLINE-SS-Serie verschiedene Spezifikationen wie 10, 14, 20, 30, 32, 35, 40, 50PIN, daher dürfen verschiedene Pins und Stecker sowie Kabelbündel auch bei ähnlichem Aussehen nicht direkt als austauschbar betrachtet werden.

Für den Ersatz des Einkaufs ist es wichtiger, die "Modellkorrespondenz" zu bestätigen, als nur ein ähnliches Kabel zu suchen. Zum Beispiel gehört 82882-100B-02-D zu CABLINE-SS 14P, 300mm, 1-N Kabelbündel, und gleichzeitig bietet I-PEX offiziell auch andere Pin-Zahlen und verschiedene Längen von CABLINE-SS Harness an. Daher muss bei der Bestellung "Pin-Zahl + Länge + Leitungsanordnung + Materialspecifikation + Steckermodell" als ein kompletter Produktkomplex bestätigt werden. Insbesondere gehören 1-N und 1-1 zu verschiedenen Leitungsanordnungsdefinitionen. Wenn die Pin-Definitionen an den Enden des Geräts unterschiedlich sind, kann es sein, dass das Kabel auch bei identischer Steckerform, Pin-Zahl und Kabellängen nicht direkt verwendet werden kann.

Basierend darauf entwickelt unser Unternehmen maßgeschneiderte Lösungen für extrem feine Koaxialkabelbündel, die auf Referenzmodellen, Konstruktionszeichnungen oder Mustern des Kunden basieren. Wir passen die Kabelspezifikationen, Stecker, Pin-Zahl, Kabelreihenfolge, Länge sowie die Endbearbeitungsstruktur an. Unser Unternehmen bietet: I-PEX 82882-100B-02-D-kompatible替代线束方案，bietet entsprechende Fertigungsdienstleistungen für extrem feine Koaxialkabelbündel für Ingenieurproben, Produktvalidierung und Großbestellungen. Für Kunden, die eine Ersatz-Produktion für inländische Produkte, Optimierung der Lieferkette oder Einführung eines zweiten Lieferanten benötigen, können wir ebenfalls gemäß den tatsächlichen Anforderungen der Ausrüstung die spezifischen Spezifikationen ingenieurtechnisch bestätigen und Mustervorabnahmen durchführen.

Es ist zu betonen, dass Kompatibilitätsersatz nicht bedeutet, dass nur das Erscheinungsbild des Produkts kopiert wird. Für schnelle, extrem dünne Koaxialkabelbündel ist es die整体匹配 von „Kabel + Stecker + Endverbindungstechnik + Kabelordnung + mechanische Abmessungen + elektrische Eigenschaften“, die den tatsächlichen Gebrauchseffekt beeinflusst. Daher wird empfohlen, dass das Ingenieurteam vor der endgültigen Einführung in die Massenproduktion die Verbindungsmöglichkeiten, Durchgang, Isolation, Spannungsfestigkeit, Impedanz und Integrität von Hochgeschwindigkeitssignalen mit den tatsächlichen Geräten überprüft, um letztlich zu bestätigen, ob das Produkt den spezifischen Anwendungsanforderungen entspricht.

Vier, Fertigungsservice für extrem feine Koaxialkabelbündel für Ingenieure und Einkäufer: Von Einzeldraht bis hin zum vollständigen Harness-Modul

Für Unternehmen, die sich auf die Entwicklung von Geräten spezialisiert haben, spielen extrem dünne Koaxialkabel oft eine wichtige Rolle in schnellen Signalketten. Ihre Qualität betrifft nicht nur die Normalität der Verbindung, sondern kann auch den schnellen Signaltransport, die interne Raumgestaltung des Geräts und die Zuverlässigkeit des Gesamtsystems beeinflussen. Daher müssen Lieferanten von extrem dünnen Koaxialkabeln nicht nur über die Fähigkeit zur Verarbeitung dünner Drähte verfügen, sondern auch über Fähigkeiten im präzisen Anschluss, der Montage von Steckverbindern, der Kontrolle der Kabelreihenfolge und der Inspektion von Endprodukten.

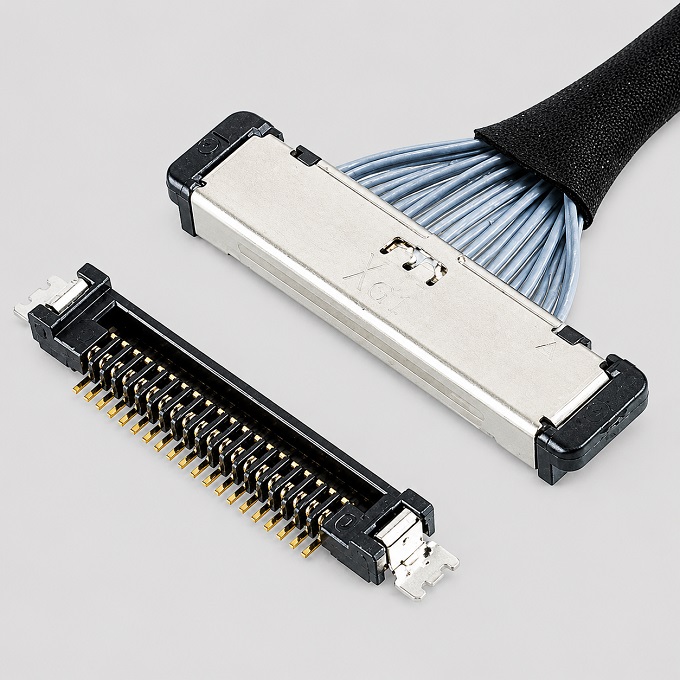

Beispielhaft für I-PEX 82882-100B-02-D, kann die Hauptspezifikation des Produkts zusammengefasst werden als: CABLINE-SS-Serie, 14PIN, AWG#40 Mikro-Coaxial-Kabel, 50Ω, 300mm, 1-N, Kabelendanschluss 20373-R14T-06, 0.4mm Pitch. Diese Parameter bilden gemeinsam die Haupttechnischen Identifikationsmerkmale dieses Typs Kabelbündels. Die offiziellen Informationen von I-PEX zeigen, dass der CABLINE-SS-Stecker eine 0.4mm Spacing und eine vertikale rechte Winkelsteckverbindung verwendet und AWG40 Mikro-Coaxial-Kabel unterstützt; die offiziellen Hochleistungsleistungsdatenblätter verwenden ebenfalls AWG#40 Mikro-Coaxial-Kabel zur Prüfung und spiegeln die Produktpositionierung dieser Reihe für schnelle interne Verbindungsanwendungen wider.

I-PEX 82882-100B-02-D ist ein repräsentatives CABLINE-SS-Serie 14PIN extrem dünnes Koaxialkabelbündel, dessen Kernmerkmale das extrem dünne AWG#40 Koaxialkabel, die 0,4mm Hochdichtigkeit der Steckverbindungsstruktur und die 1-N-Linienanordnung sind. Das extrem dünne Koaxialkabel wird durch eine präzise Kombination aus dem Zentralleiter, dem Isolationslayer und dem Schirmungsgefüge realisiert, um in begrenztem Raum sowohl eine hochdichte Verdrahtung als auch den Bedarf an schnellem Signaltransport zu erfüllen, und ist besonders geeignet für die internen Verbindungen in elektronischen Geräten mit begrenztem Raum.

Für Ingenieure sollte der Auswahlfokus auf der kombinierten Abstimmung von Kabelspecifikationen, Impedanz, Pin-Zahl, Kabelreihenfolge, Steckverbindern und mechanischen Abmessungen liegen; für Einkäufer muss jedoch weiter auf Produktkompatibilität, Sample-Validierung, Massenproduktionsfähigkeit und Lieferkettestabilität geachtet werden. Um diesen tatsächlichen Bedürfnissen gerecht zu werden, kann unser Unternehmen eine kompatible und ersetzende Kabelbündelsolution für I-PEX 82882-100B-02-D anbieten, um den Kunden bei der Auswahl, Entwicklung und Massenbeschaffung von extrem dünnen Koaxialkabelbündeln Unterstützung bei der Produktherstellung zu bieten.

Ich bin【7A-Netzwerk】Wenn Sie eine Auswahl von extrem dünnen Koaxialkabelbündeln, Produktbeschaffung, Forschung und Entwicklung oder Alternativlösungen benötigen, sind Sie herzlich eingeladen, jederzeit mit Herrn Yin in Kontakt zu treten:18013280527（WeChat相同号码）。
