I-PEX 82878-100B-02-D 40P hochgeschwindigkeitsige Signalübertragung extrem dünner Koaxialkabelverbinder Ersatz

40Pin extrem feines Koaxialkabelbündel: Für Anforderungen an hochdichte, schnelle Übertragung

Mit der ständigen Entwicklung von Laptops, Industriekameras, AI-Vision-Geräten, schnellen Display-Modulen und präzisen elektronischen Geräten in Richtung Leichtigkeit und Miniaturisierung wird der verfügbare Raum für Signalverbindungen im Gerät immer begrenzter. Traditionelle Kabel stehen bei der Erfüllung von Anforderungen wie hohem Verdrahtungsdichte, schnellem Signaltransport und flexibler Montage oft vor Herausforderungen wie Raumverbrauch, Signalintegrität und Kontrolle der elektromagnetischen Störungen. In diesem Anwendungsumfeld wird das extrem dünne Koaxialkabel aufgrund seiner Eigenschaften wie "kleiner Durchmesser, hohe Dichte, guter Abschirmung und flexible Verlegung" zu einer wichtigen Lösung für interne schnelle Signalverbindungen.

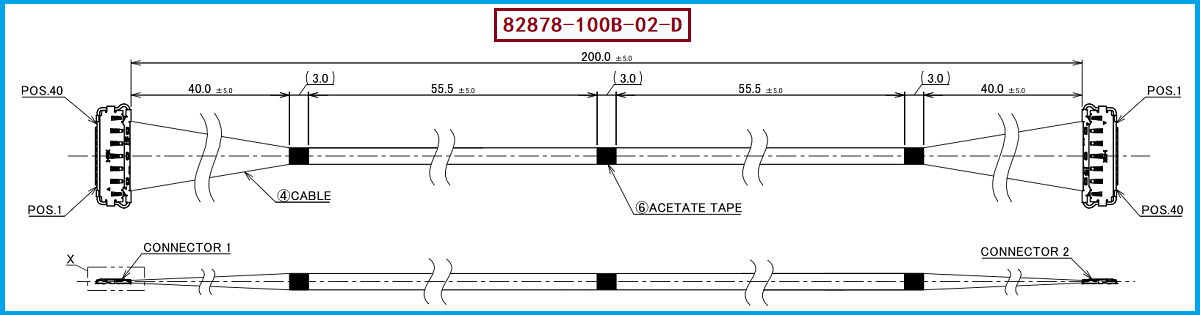

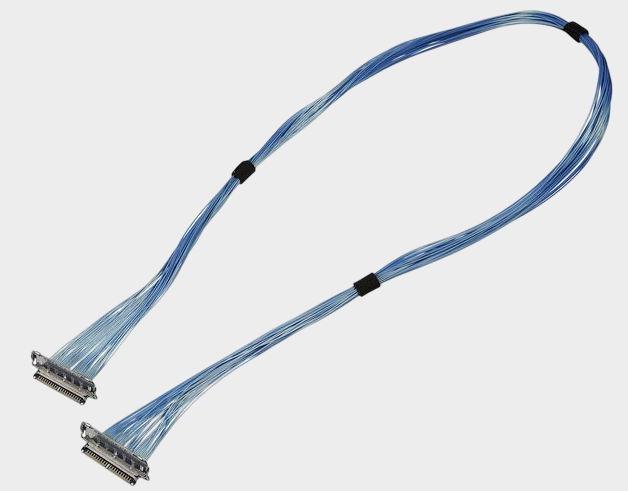

Dieser Artikel stellt das Produktmodell I-PEX 82878-100B-02-D im Vordergrund, das zur Lösung CABLINE-CX II With Cover 40Pin Ultra-thin Coaxial Cable Kit gehört. Gemäß den offiziellen Informationen von I-PEX ist dieses Modell ein 40Pin, 46AWG, 200mm lang, 1-N Wiring, ZenShield Type Micro-Coaxial Harness. Der zugehörige Kabelanschlussstecker ist 20974-040T-01, der zur Lösung CABLINE-CX II 40Pin Plug Housing gehört; die zugehörige Steckverbinderreihe umfasst auch Plug Shell, Lock Bar Assembly sowie die entsprechende 40Pin Steckdose.

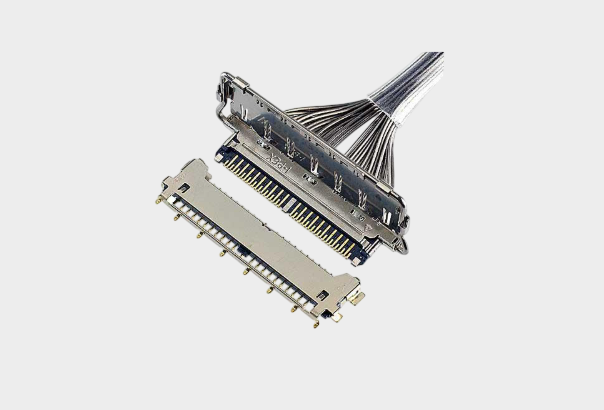

Für Ingenieure liegt der Wert dieser Produkte nicht nur in dem, dass "die Linien sehr dünn sind", sondern auch in der Fähigkeit, im begrenzten Raum mehrere Signalverbindungen zu realisieren. Das CABLINE-CX II With Cover verwendet einen Kontaktabstand von 0.25 mm, hat eine horizontale Einbaustuktur, verfügt über mechanische Feststeller und eine EMI-Schirmstruktur. Die offiziellen Daten geben eine Einbauhöhe von 0.83 ± 0.17 mm an, maximal 1.00 mm, was es sehr geeignet für elektronische Produkte macht, die strengste Anforderungen an die Raumhöhe und die Kabeldichte haben.

Für Einkäufer kann I-PEX 82878-100B-02-D als eine klare Spezifikationsbasis für die Alternative Auswahl und den Lieferantenentwicklung dienen. Unser Unternehmen kann: I-PEX 82878-100B-02-D kompatible Ersatz-Kabellösungen anbieten, die um die Produktentwicklung und -prüfung von Mustern herumgehen können, die 40Pin, extrem dünne Koaxialkabel, Steckerzubehör, Kabelreihenfolge, Länge und tatsächliche Montageanforderungen betreffen.

Warum ist das extrem dünne coaxiale Kabel ein bevorzugtes Übertragungsmedium für hohe Frequenzen?

In high-speed electronic devices, it is not just the "transmission speed" itself that truly affects the quality of signal transmission, but rather the integrity of the signal throughout the transmission path. As the signal frequency and data rate continue to increase, issues such as impedance continuity, crosstalk, reflection, attenuation, and EMI become more pronounced. Therefore, for high-speed signal connections, cables need to structurally control the signal more stably.

Eine der Kernvorteile äußerst dünner Koaxialkabel ist, dass das Zentralkern, die Isolierschicht und die äußere Abschirmung relativ stabile Übertragungsbedingungen bilden. Im Vergleich zu gewöhnlichen Einadern kann die Koaxialstruktur die Signalübertragungswege besser steuern und gleichzeitig durch die Abschirmung die Auswirkungen externer elektromagnetischer Störungen auf das Signal verringern. Außerdem kann sie die elektromagnetische Strahlung reduzieren, die von schnellen Signalen in die Umgebung abgegeben wird. Daher können extrem dünne Koaxialkabel in Geräten mit hoher Geschwindigkeit, hoher Dichte und begrenztem Raumbedarf sowohl Anforderungen an die Signalübertragung, Abschirmung, Flexibilität und Miniaturisierung erfüllen.

I-PEX CABLINE-CX II With Cover, die offiziellen Informationen angeben, dass die Referenzübertragungsfähigkeit 5 Gbps/lane NRZ beträgt, und listen USB 3.1 Gen 1, V-by-One HS 1.4, HDMI 1.3, eDP und MIPI und andere relevante Hochgeschwindigkeitsanwendungen auf. Gleichzeitig verwendet der Stecker eine EMI-Schutzkappe und eine mehrfache Erdungstruktur, um durch den Kabelscreen, Ground Bar, Steckerhülse, Deckelhülse, Steckdose und PCB-Ground eine kontinuierliche Erdungspfad zu bilden, um die EMI-Kontrolle unter Hochgeschwindigkeitssignalumgebungen zu verbessern.

Aus ingenieurtechnischer Sicht sind "sehr dünn" und "hochgeschwindig" nicht einfach nur eine Wahl zwischen zwei Optionen. Ein wirklich wertvolles sehr dünnes Koaxialkabelbündel liegt in der Kontrolle der Kabelstruktur, Impedanz, Abschirmung, Endmontage und der Konsistenz der Montage unter begrenzten Linienquerschnitten. Daher sollte bei der Entwicklung alternativer Kabelbündel nicht nur das AWG und das Erscheinungsbild betrachtet werden, sondern auch die Kabelstruktur, die Impedanzanforderungen, die Anschlussschnittstelle, die Endmontage und die Konsistenz der Serienproduktion.

Für die an diesem Produkt verwendeten Stecker unterstützt die offizielle Dokumentation die Micro-Coaxial Cable-Spezifikationen 39AWG, 44AWG, 46AWG usw. Auf der offiziellen Webseite wird ausdrücklich darauf hingewiesen, dass es bei AWG39 und AWG46 zu einer Unverträglichkeit der spezifischen Impedanz kommt, daher sollte das spezifische Projekt entsprechend der Systemimpedanz und den Signalanforderungen des Kunden bestätigt werden.

Drei, Auswahl und Kompatibilität sowie Ersatzlösungen Referenz und Empfehlung

Bei der Auswahl von Ingenieuren wird empfohlen, zunächst die erforderliche Anzahl an Pins, die Steckerstruktur, die Definition der Leitungsreihenfolge, die Länge des Kabelbündels, das AWG des Kabels, die Impedanzanforderungen sowie den Installationsraum zu bestätigen. Das Kerneigenschaften der 82878-100B-02-D sind 40Pin, 46AWG, 200mm, 1-N Wiring; der entsprechende Steckermodell für die Kabelende ist 20974-040T-01. Falls das tatsächliche Projekt des Kunden nicht vollständig 200mm Länge verwendet oder die Leitungsreihenfolge, die Kabelspecifikation und die Ausgangsart angepasst werden müssen, sollte eine alternative Lösung gemäß der endgültigen Produktstruktur neu bestätigt werden, anstatt einfach nach dem Materialnummer direkt zu kopieren.

In Bezug auf die Kompatibilität der Stecker sollte 20974-040T-01 das CABLINE-CX II 40Pin Plug Housing sein, und die von I-PEX offiziell empfohlenen zugehörigen Komponenten umfassen auch 3655-0401 Plug Shell A, 20975-040T-01 Plug Lock Bar Assembly sowie 20976-040E-01 40Pin Receptacle. Daher sollte bei der Entwicklung von Ersatz-Kabelbündeln gleichzeitig auf die mechanische Kooperationsbeziehung zwischen dem Kabelstecker und dem Stecker am Board geachtet werden, und nicht nur auf das Steckermodell selbst.

Bei der Wahl des Kabels kann das mit dem Produkt配套的 Verbindungssystem 39AWG、44AWG、46AWG extrem dünne Koaxialkabel anpassen. Differentierte AWG-Werte entsprechen verschiedenen Kabeldurchmessern, mechanischen Eigenschaften, Stromtragfähigkeiten und Signalanwendungseigenschaften. Zum Beispiel sind die Referenzstromwerte unter 40Pin-Bedingungen gemäß den offiziellen Dokumenten von I-PEX: AWG46 beträgt 0,1A/pro Kontakt, AWG44 beträgt 0,15A/pro Kontakt, AWG39 beträgt 0,3A/pro Kontakt. Daher kann, wenn der Kunde eine besonders dünne und dichte Gestaltung bevorzugt, die 46AWG besonders bewertet werden; wenn das Projekt andere Anforderungen an die mechanische Festigkeit des Kabels, die Impedanz oder das Systemdesign hat, kann die 44AWG oder die 39AWG weiter bewertet werden. Die endgültige Spezifikation sollte nach den Ergebnissen der tatsächlichen Projektverifizierung festgelegt werden.

Aus der Perspektive des Einkaufs liegt der Wert der kompatiblen Ersatz in der Verringerung der Abhängigkeit von einer einzigen Fabriknummer und der Beibehaltung des bestehenden Anschlusssystems und der Installationslogik der Geräte. Unser Unternehmen kann eine kompatible Ersatz-Kabelsatzlösung für I-PEX 82878-100B-02-D anbieten und kann die Spezifikationen nach den ursprünglichen Mustern, Engineering-Dokumenten oder spezifischen technischen Anforderungen des Kunden bestätigen. Es wird ein Prototyp um 40Pin extrem dünne Koaxialkabel hergestellt, um die Abmessungen zu bestätigen, die Kabelreihenfolge zu überprüfen und die zugehörigen Leistungstests durchzuführen, um die Einführung in das Projekt und den Ersatz des Einkaufs zu unterstützen.

Es ist zu beachten, dass „Kompatibilitätsersatz“ nicht dasselbe ist wie eine ungeprüfte direkte Angabe der vollständigen Equivalenz zu den Originalherstellersprodukten. Vor der formellen Einführung in die Massenproduktion wird empfohlen, dass das Engineering anhand der Geräteanforderungen die Verbindungskupplung, Leitfähigkeit, Isolationsfestigkeit, Spannungsfestigkeit, Impedanz, Signalintegrität und tatsächliche Montage etc. überprüft. Für Hochgeschwindigkeitsanwendungen sollte eine SI/EMI-Evaluierung in Kombination mit der spezifischen Systemplattform durchgeführt werden. Nur so kann wirklich beurteilt werden, ob das Ersatzkabel den Designanforderungen des Endgeräts entspricht.

Vier, von Ingenieurentwicklung bis zur Massenbeschaffung: die tatsächliche Bedeutung der Substitution von extrem dünnen Koaxialkabelbündeln

Für Ingenieure muss ein geeigneter extrem dünner Koaxialkabelbaum nicht nur "Größe einpassen", sondern gleichzeitig die Anforderungen an die Hochgeschwindigkeitssignalübertragung, mechanische Zuverlässigkeit, Flexibilität der Verdrahtung, Abschirmung und Langzeithomogenität erfüllen. Besonders in Produkten mit engem Bauraum wie Laptops, Industriekameras, AI-Visionssystemen und Hochgeschwindigkeitsdisplaymodulen, bei denen die Kabelbäume oft engen Kanälen oder Drehachsen folgen müssen, haben die Flexibilität des Kabels, die Kontrolle des Außendurchmessers und die Qualität der Endformung direkte Auswirkungen auf das Endmontageergebnis. Die I-PEX offiziell verknüpft auch die CABLINE-Serie mit der flexiblen Micro-Coaxial Harness-Anwendung im Bereich der Drehachsenstruktur.

Für Einkäufer liegt der Schwerpunkt der Alternativen auf der Versorgungsstabilität, der Konformität der Spezifikationen, der Fähigkeit zur Sample-Prüfung und der Fähigkeit zur Serienlieferung. Mit Bezug auf die Spezifikation I-PEX 82878-100B-02-D können klare Einkaufstechnische Bedingungen um die Kernparameter 40Pin, 200mm, 46AWG, 1-N etabliert werden. Anschließend können die Stecker, die Kabelreihenfolge, die Länge, die Kabelspezifikation und andere Verarbeitungsanforderungen gemäß den Projektanforderungen weiter bestätigt werden. Dies erleichtert sowohl die technische Überprüfung durch das Ingenieurteam als auch die Kostenvergleiche und die langfristige Lieferantenverwaltung durch den Einkaufsabteilung.

Unser Unternehmen konzentriert sich auf die Produktion und Entwicklung von kompatiblen Alternativen für extrem feine Koaxialkabelbündel. Wir bieten eine maßgeschneiderte Produktion für Kundenanforderungen bezüglich des Steckermodells, der Pin-Zahl, der AWG-Spezifikation, der Kabelbündellänge, der Kabelreihenfolge und der Montagestruktur. Für dieses Produkt können wir eine kompatible Alternative in Bezug auf das I-PEX-Modell 82878-100B-02-D anbieten und uns auf die 40-Pin-Micro-Coaxial-Struktur und den entsprechenden 20974-040T-01-Kabelanschlussklemmen konzentrieren. Wir bieten Kunden, die eine Originalhersteller-Ersatzlösung, die Einführung eines zweiten Lieferanten oder die Auswahl für ein neues Projekt benötigen, Muster und technische Kommunikationsunterstützung an.

Der I-PEX 82878-100B-02-D repräsentiert ein 40Pin extrem dünnes Koaxialkabelkonzept, das die umfassenden Anforderungen moderner elektronischer Geräte an "hohe Dichte, hohe Geschwindigkeit, Miniaturisierung und flexible Verdrahtung" widerspiegelt. Der zugehörige 20974-040T-01 Kabelanschlussstecker verwendet ein 0,25mm breites Rasterdesign und unterstützt die extrem dünnen Koaxialkabelspezifikationen 39AWG, 44AWG, 46AWG usw., was verschiedene Anwendungsszenarien mit Auswahlmöglichkeiten bietet.

Für Kunden, die eine Originalhersteller-Ersatzlösung, eine Optimierung der Lieferkette oder die Entwicklung neuer Produkte benötigen, bietet unser Unternehmen kompatible Kabelbündelkonzepte für das I-PEX 82878-100B-02-D an. Es werden Spezifikationen auf Basis von Engineering-Dokumenten und tatsächlichen Anwendungsanforderungen bestätigt, Muster entwickelt und Massenproduktion realisiert. Durch die professionelle Herstellung von extrem dünnen Koaxialkabelbündeln helfen wir Ingenieuren, räumliche, Signal- und Montageprobleme zu lösen, und bieten Einkäufern gleichzeitig flexiblere Lieferlösungen.

Ich bin【7A-Netzwerk】Dedicated to the compatibility, replacement and mass production support of extremely thin coaxial cable harnesses for high-speed interfaces and precision connectors, please contact the project consultant: Yin Manager18013280527（WeChat gleicher Nummer）。
