I-PEX 82877-100B-02-D 40P hochgeschwindigkeitsübertragende extrem dünne Koaxialkabelbündel Ersatz

Ultrathin, high-density, and high-speed signal transmission: Product features of I-PEX 82877-100B-02-D

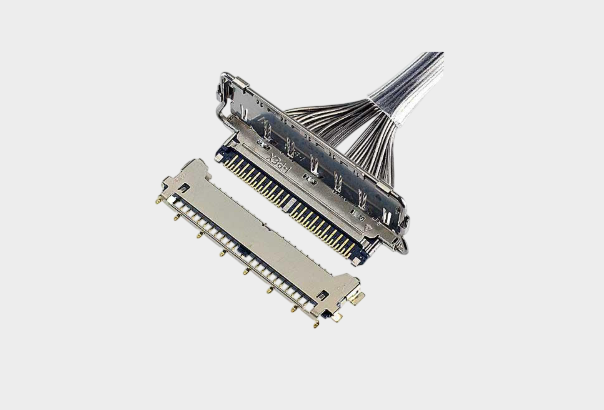

In Notebooks, industrial cameras, AI vision devices, precision display modules, and miniaturized smart devices, connectors and cables often need to meet the design requirements of "smaller space, higher signal speed, and more complex structure" simultaneously. The I-PEX CABLINE®-CX II With Cover is a micro-fine coaxial connection solution specifically designed for such applications. According to the product information, this series uses a 0.25mm Contact Pitch and 40Pin structure,配合Micro-Coaxial极细同轴线, and features mechanical locks and EMI shielding structures. The mating height of the connector is about 0.83±0.17mm, with a maximum covered height of 1.00mm, capable of meeting the connection needs of high-density, miniaturized devices. The product literature provides a reference transmission capability of 5Gbps/lane NRZ, and involves high-speed signal applications such as USB 3.1 Gen1, V-by-One HS, HDMI, eDP, and MIPI.

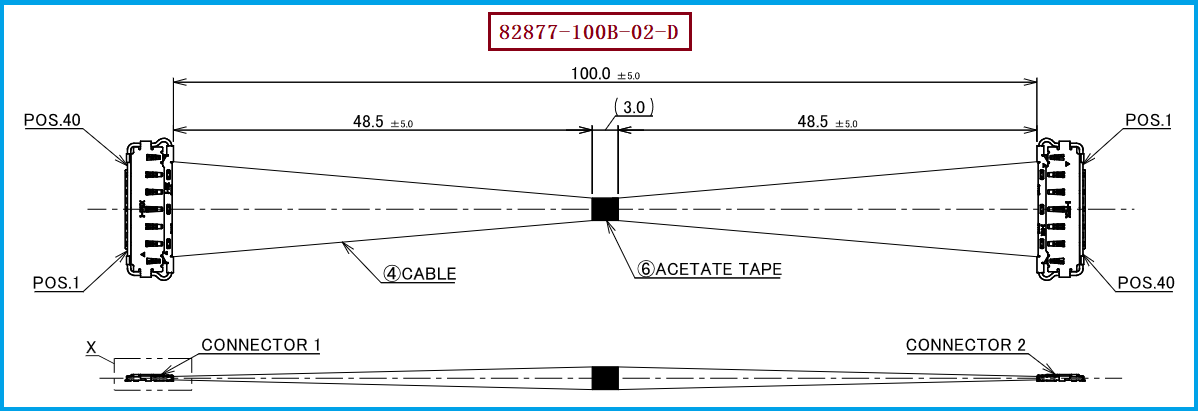

Dieser Artikel stellt den extrem dünnen Koaxialkabelbündeltyp I-PEX 82877-100B-02-D im Mittelpunkt, der eine Struktur von 40Pin, AWG46 Micro-Coaxial extrem dünner Koaxialkabel und eine Länge von 100mm hat, und die 1-N Wiring-Definition verwendet. Der Stecker am Kabelende entspricht 20974-040T-01, der Stecker ist eine CABLINE-CX II Reihe mit 40PIN und 0,25MM Pitch Struktur. Für Ingenieure bedeutet dies, dass bei der Ersetzung von Designs nicht nur auf die Oberflächendaten wie "40 Kerne, 100mm" geachtet werden muss, sondern auch gleichzeitig die Steckermodelle, Pitch, Kabeldicke, Impedanz, Pin-Zuweisung, Kabelbündelung und Abschirmung und Festigungstechnik bestätigt werden müssen; für Einkäufer muss bestätigt werden, ob der Ersatz im Hinblick auf mechanische Abmessungen, Steckerpassung, Kabelreihenfolge und elektrische Leistung die Validierungsanforderungen des ursprünglichen Projekts erfüllt. Gemäß den von Ihnen bereitgestellten I-PEX Ingenieurzeichnungen verwendet dieser Typ AWG46, 50Ω Micro-Coaxial Cable, Nennspannung 30V, Betriebstemperatur bis zu 80°C und hat klare Anforderungen an die Spannungsfestigkeit, Leckstrom und Isolationswiderstand. Daher kann der Ersatz von Kabelbündeln nicht einfach als gewöhnliches 40-Kern-Kabelbündel verstanden werden, sondern sollte gemäß den ursprünglichen Ingenieur spezifische extrem dünne Koaxialkabelbündel herstellen und validieren.

Zwei, welche "geheimen Anwendungen" haben extrem dünne koaxiale Kabel in Drohnen? Vielleicht ist das Wichtige nicht das, was du siehst.

Die Innenraum des Drohnen ist begrenzt, integriert jedoch gleichzeitig eine HD-Kamera, Stabilisierungsvorrichtung, Bildverarbeitung, Elektroansteuerung, Kommunikation, Ortung und verschiedene intelligente Lasten. Viele schnelle Daten müssen tatsächlich in einem sehr kleinen Raum übertragen werden. Besonders die Kamera auf der Stabilisierungsvorrichtung, zwischen Kamera und Körper gibt es sowohl schnelle Bilddatenübertragung als auch Signalinteraktionen für die Steuerung und Überwachung, daher müssen die Kabel so dünn und leicht wie möglich sein und sich an die räumliche Anordnung der beweglichen Teile anpassen. Öffentliche Informationen zeigen, dass einige professionelle Bildgeräte von DJI bereits Ultradünne Koaxialkabel für die schnelle Verbindung zwischen Körper und Kamera verwenden; zum Beispiel wird in den öffentlichen Informationen zu Ronin 4D Flex明确提到, dass zwischen Kamera und Hauptkörper 2 Meter Ultradünne Koaxialkabel verwendet werden, um schnelle Bild- und Kontrollsignale zu übertragen. Die Entwicklungsunterlagen für Drohnenlasten von DJI zeigen ebenfalls, dass zwischen Plattform, Stabilisierungsvorrichtung und Lasten Koaxialkabel und schnelle Datenanschlüsse vorhanden sind, z.B. die Verbindungslösungen E-Port, SkyPort usw., die zur Datenverbindung zwischen Lasten verwendet werden.

Daher könnte das extrem dünne Koaxialkabel im Bereich der Drohnenanwendungen möglicherweise einige "nicht leicht vom Benutzer sichtbare" Verbindungsarbeiten übernehmen. Zum Beispiel kann es im Inneren der Wackelkamera zur schnellen Signalverbindung zwischen dem Bildsensor, der Kameraeinheit und der Backend-Signalverarbeitung verwendet werden; in Kombinationslasten wie sichtbarem Licht, Infrarot, Thermografie und anderen könnte es für schnelle Datenkanäle zwischen verschiedenen Funktionsmodulen verwendet werden; im Bereich der Miniaturisierung von Bildübertragungs- und Visuellverarbeitungsmodulen ist das extrem dünne Koaxialkabel auch für schnelle Signalverbindungen mit hohen Anforderungen an den Raum und die EMI-Kontrolle geeignet. Hier soll betont werden, dass dies eine typische Anwendungsdirektion ist, die auf öffentlich verfügbaren Drohnenlastenschnittstellen und den Eigenschaften der Micro-Coaxial-Produkte basiert und nicht bedeutet, dass das I-PEX 82877-100B-02-D von einem bestimmten Drohnenhersteller offiziell festgelegt wurde. Für Ingenieure im Bereich der Drohnenentwicklung liegt der wahre Wert dieser Kabel darin, dass sie in begrenzten Räumen eine hohe Dichte an Verbindungen, Signalübertragung, Flexibilität und Miniaturisierung ermöglichen, was eng mit den Designanforderungen von Drohnen-Gimbals, Kameras und intelligenten Lasten zusammenhängt. Gleichzeitig beeinflussen die Länge, der Verlust, die Abschirmung und die Verlegungsmethode von RF/hohe-Geschwindigkeitskoaxialkabeln die Leistung von Hochfrequenzsignalen, daher muss die tatsächliche Projektverifikation auf Basis spezifischer Frequenzen, der Länge der Verbindungen und der Systemtestergebnisse erfolgen.

Drei, Auswahl und Kompatibilität sowie Referenz und Empfehlungen für Ersatzlösungen: Ingenieure beachten die Übereinstimmung, Einkäufer die Ersetzbarkeit.

Wenn der Kunde nach einem kompatiblen Ersatz für das sehr dünne Koaxialkabelbündel I-PEX 82877-100B-02-D sucht, wird empfohlen, zunächst nach der Logik "Stecker - Anzahl der Adern - Pitch - Kabelmaterial - Länge - Kabelnummerung - elektrische Eigenschaften - mechanische Struktur" zu bestätigen, und nicht nur nach äußerlich ähnlichen Produkten basierend auf der Modellbezeichnung zu suchen. Für das Produkt dieses Artikels ist das zentrale Übereinstimmungsverhältnis: I-PEX 82877-100B-02-D + 40Pin + AWG46 Micro-Coaxial + 100mm + 1-N Wiring + 20974-040T-01 Steckerkabelanschluss. Der Stecker ist 40PIN, 0,25MM Pitch und muss bei der Entwicklung eines Ersatzes als wichtige mechanische Schnittstelle bestätigt werden; die ursprüngliche Engineering-Dokumentation hat gleichzeitig die Struktur- und Verfahrensinformationen wie AWG46, 50Ω, Kabelgröße, Toleranz, Bonding und Acetate Tape usw. klar gestellt.

Für Einkäufer: Wenn das Projekt ursprünglich I-PEX 82877-100B-02-D verwendet hat, sollte der Ersatz von Lieferanten nach Möglichkeit eine 1:1-Spezifikationsbestätigung anhand der Originalmodelle oder der Engineering-Dokumentation verlangen. Der Fokus sollte auf der Prüfung der tatsächlichen Kompatibilität des Steckers, der Einhaltung der 40Pin-Belegung, der Übereinstimmung der Pin-Zuweisung an beiden Enden, der electrical parameters des AWG46 ultrafeinen Koaxialkabels und der dimensions und Biegestatus des 100mm Kabelbündels nach der Formung, ob diese den Montageraum erfüllen, gelegt werden. Für Ingenieure wird empfohlen, weitere Verifikationen durchzuführen, wie z.B. Impedanz, Insertion Loss/Signal Integrity, Isolationswiderstand, Voltage Resistance, Steckerpassung, Zugkraft, Biegungsdauer und die Leistung von Hochgeschwindigkeitssignalen im tatsächlichen System. Besonders zu beachten ist, dass im I-PEX-Dokument für die gleiche CABLINE-CX II With Cover-Plattform unterschiedliche Längen sowie Sample Harness mit verschiedenen Verbindungsdefinitionen wie 1-N und 1-1 existieren, daher sollte nicht davon ausgegangen werden, dass verschiedene Typen direkt austauschbar sind, wenn nur "40Pin + AWG46" gesehen wird.

Unser Unternehmen bietet: I-PEX 82877-100B-02-D-kompatible Ersatz-Kabellösungen an, die sich an Kunden richten, die nach inländischen Ersatz, Alternativen in der Lieferkette, Sample-Validierung und Massenbestellungen suchen. Basierend auf dem vom Kunden bereitgestellten Originalmodell, Muster oder Engineering-Spezifikation, können wir die passgenaue Entwicklung für extrem dünne Koaxialkabel, 40Pin-Stecker, Kabelreihenfolge, Länge und die Struktur der Kabelbündelung durchführen. Für Projekte, die den Stecker 20974-040T-01, 40PIN und 0,25MM Pitch verwenden, kann auch eine gezielte Kompatibilitätsersatzlösung gestaltet werden, die sich um die tatsächliche Montageumgebung dreht. Für den Einkauf kann diese Methode den Prozess "Suche nach gleichem Modellprodukt" weiter in "Suche nach einem kompatiblen Ersatz-Lieferanten, der den ursprünglichen Engineering-Spezifikationen entspricht" umwandeln; für die Forschung und Entwicklung bedeutet dies, dass man direkt in den Prozess der Mustererstellung, der Dimensionsermittlung, der Signalprüfung und der Gesamtsystemvalidierung eintreten kann.

Vier, von Drohnen bis zur industriellen Bildverarbeitung: Sehr dünne Koaxialkabel werden zunehmend zu wichtigen Verbindungslösungen für kleine, schnelle Geräte.

Mit der ständigen Entwicklung von Drohnen, industriellen Kameras, AI-Visionausrüstung und intelligenten Lasten hin zu Miniaturisierung, Leichtigkeit und hoher Datenmenge haben Kabel nicht mehr nur den Charakter von "Leitungen", sondern sind zum Schlüsselbestandteil, der den Raum im Gerät, die Signalintegrität und Zuverlässigkeit beeinflusst. Drohnen-Plattformen müssen in begrenztem Raum mehrachsige Bewegungen durchführen, während Kamera und Lasten immer mehr Bilddaten übertragen müssen, was die Verfeinerung von dünnem Kabelquerschnitt, hoher Dichte und schnellen Signalverbindungslösungen immer mehr praktischen Ingenieurwert erhält. Öffentliche Daten zeigen, dass professionelle Drohnenplattformen verschiedene Hochgeschwindigkeitsverbindungsmöglichkeiten umfassen, einschließlich Koaxialkabel, die sich um die Plattform der Cloud, die Kamera und Dritte Lasten gruppieren; gleichzeitig finden industrielle Drohnen eine breite Anwendung in Überwachungsaufgaben wie Überwachung von Stromleitungen, Windkraftwerken, Brücken, Kommunikationsanlagen, Solarmodulen und anderen, was kontinuierliche Datenverbindungsnachfrage nach hochauflösender Vision, Thermografie und anderen Sensorlasten hervorruft.

Für Ingenieure ist es bei der Auswahl von extrem dünnen Koaxialkabelbündeln erforderlich, eine umfassende Bewertung von vier Aspekten vorzunehmen: „Signal, Raum, Struktur, Zuverlässigkeit“; für Einkäufer hingegen müssen die Modellbeziehungen, die Verbindungsmittelabstimmung, die Lieferzeit, die Sample-Prüfung und die Chargenkonformität berücksichtigt werden. Das I-PEX 82877-100B-02-D repräsentiert das 40Pin-, AWG46-, 100mm extrem dünne Koaxialkabelbündel, das ein typisches kleines hochdichtes Verbindungsprodukt ist. Besonders in Projekten, bei denen der 20974-040T-01-Lamellenstecker, 40PIN, 0.25MM Pitch verwendet werden muss, kann durch die Entwicklung von Kompatibilitätsalternativen durch einen professionellen Hersteller von extrem dünnen Koaxialkabelbündeln eine neue Lösung für die Forschung und Entwicklung sowie für die Auswahl der Lieferkette bereitgestellt werden.

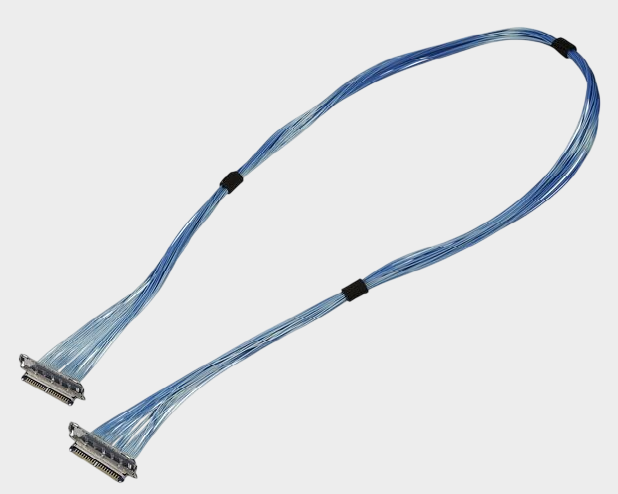

I-PEX 82877-100B-02-D ist ein 40-Pin extrem dünnes Koaxialkabelbündel mit klaren Engineering-Spezifikationen, dessen Hauptmerkmale eine AWG46 Micro-Coaxial extrem dünnes Koaxialkabel, 50Ω, eine Kabellängen von 100mm, eine 40-Pin-Verbindungskonstruktion und einen Steckverbinder am Kabelende mit 0.25MM Pitch 20974-040T-01 umfassen. Diese Produkte sind nicht nur für traditionelle Notebooks, Display- und industrielle Visionsgeräte geeignet, ihre Eigenschaften "sehr dünn, hochdicht, schnell, flexibel" machen sie auch für Anwendungen in Drohnen-Plattformen, intelligenten visuellen Lasten und kleinen, schnellen Datenmodulen usw. geeignet. Für Entwickler und Einkäufer, die nach I-PEX-Kompatibilitätslösungen oder alternativen Lösungen suchen, können sie Mechanik-Kompatibilität, elektrische Übereinstimmung, identische Kabelreihenfolge, identische Struktur und tatsächliche Systemvalidierung als Hauptkriterien für die Beurteilung verwenden. Unser Unternehmen kann I-PEX 82877-100B-02-D-Kompatibilitätslösungen für Kabelbündel anbieten, die auf der tatsächlichen Produktstruktur und technischen Anforderungen des Kunden basieren, um die Entwicklung von Mustern und die Spezifikationsanpassung durchzuführen, und bietet professionelle Unterstützung für die nationale Ersatzproduktion und den Ersatzbeschaffung der extrem dünnen Koaxialkabelbündel.

Ich bin【7A-Netzwerk】，je nach Bedarf Strukturoptimierung und Signal-Konsistenzbewertung für Hochgeschwindigkeits-Drahtlose Koaxialkabelbündel sowie Produktlösungen anbieten，weitere Informationen bitte kontaktieren: Manager Yin18013280527（WeChat gleicher Nummer）。
