I-PEX 82439-100B-02-D 40P Hochgeschwindigkeitssignalübertragung extrem dünnes Koaxialkabelersetzung

40Pin + AWG46 + 300mm: Für hochdichte und schnelle Verbindungen konzipierte extrem dünne Koaxialkabelbündel

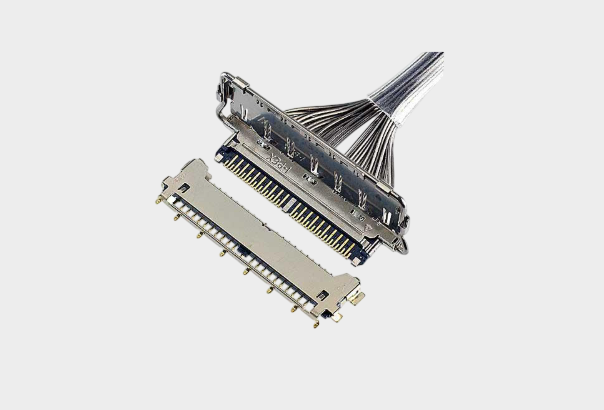

Mit der ständigen Entwicklung von Laptops, Industriekameras, AI-Vision-Geräten, schnellen Display-Modulen und präzisen elektronischen Geräten in Richtung Leichtigkeit und Kleinheit, sehen sich die internen Hochgeschwindigkeits-Signalverbindungen zunehmend strengen Anforderungen an den Raum und die Signalintegrität gegenüber. Traditionelle Mehraderkabel, FFC/FPC und andere Verbindungsarten haben zwar bestimmte Anwendungsvorteile, aber wenn im Gerät gleichzeitig „Kleinheit, Hochdichte, schnelle Übertragung, Störfestigkeit und flexible Verlegung“ erfüllt werden müssen, wird das extrem dünne Koaxialkabel zunehmend zu einer wichtigen Lösung im Engineering. Die Reihe I-PEX CABLINE-CX II With Cover ist speziell für diese Anwendungen in kleinen Räumen und hoher Dichte konzipiert. Die Stecker verwenden einen Kontaktabstand von 0,25 mm, eine horizontale Ein- und Ausbaustruktur, mechanische Verriegelung und EMV-Schutzabdeckung. Nach den offiziellen Daten beträgt die Einbauhöhe maximal 1,00 mm. Für Ingenieure bedeutet dies, dass die Stecker in begrenzten Strukturräumen mehrkanalige Hochgeschwindigkeits-Signalverbindungen durchführen können; für Einkäufer bedeutet dies, dass bei der Alternative-Auswahl nicht nur die Pin-Zahl und die Kabellänge beachtet werden müssen, sondern auch die Steckerstruktur, die Kabelspezifikation, die Kabelreihenfolge und die Abschirmungsmethode überprüft werden müssen.

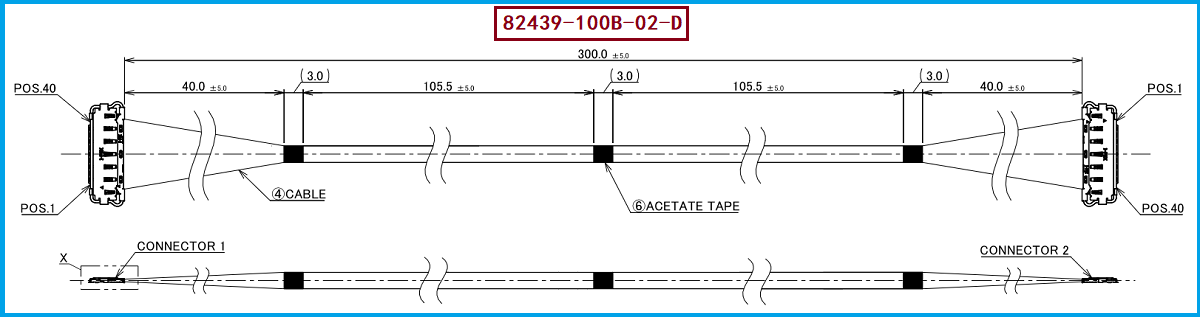

Dieser Artikel entspricht dem Zielproduktmodell I-PEX 82439-100B-02-D, das zur CABLINE-CX II 40Pin extrem dünnen Koaxialkabelbündel gehört. Es verwendet 46AWG Micro-Coaxial Cable, eine Länge von 300mm und eine 1-Nader定义ung. Die offiziellen Dokumente listet es als ZenShield type Sample Kabelbündel. Für die Komponenten der Steckerbuchsen an den Enden des Kabelmaterials verwendet dieses Kabelbündel das Modell 20974-040T-01 für das Plug Housing; das vollständige 40Pin geschirmte Endkomponentenmodell ist 20977-040T-01. Für Kunden, die nach einem Ersatz inländischer Herstellung, der Entwicklung eines zweiten Lieferanten oder einer maßgefertigten Kabelbeschaffung suchen, können diese Modellinformationen als wichtige Grundlage für die Vorprojektbestätigung und die Anfragekommunikation dienen.

Warum ist das extrem dünne Koaxialkabel die erste Wahl für Hochfrequenz-Hochgeschwindigkeits-Übertragungen? Aus der Perspektive eines Ingenieurs das Signalintegritätsproblem verstehen

Die Gründe, warum extrem dünne Koaxialkabel für die Übertragung von Hochfrequenz- und Hochgeschwindigkeitssignalen geeignet sind, liegen nicht nur in der Tatsache, dass das Kabel sehr dünn ist, sondern auch darin, dass deren Struktur es ermöglicht, innerhalb eines begrenzten Raums sowohl die Signalübertragung als auch die Impedanzsteuerung und den Schirmbedarf zu berücksichtigen. Die Übertragung von Hochgeschwindigkeitsdigitalzeichen kann leicht durch Faktoren wie Impedanzunregelmäßigkeiten, externen elektromagnetischen Störungen, Crosstalk zwischen angrenzenden Kanälen und Strukturveränderungen in den Verbindungsbereichen beeinträchtigt werden. Extrem dünne Koaxialkabel bilden durch den Innenleiter, den Isolationsmedium sowie den äußeren Schirm eine relativ vollständige Übertragungsleitung, die eine bessere Isolation zwischen dem Signal und der externen Umgebung ermöglicht; bei der konzentrierten Anordnung mehrerer Hochgeschwindigkeitskanäle ist diese unabhängige Schirmung besonders wichtig, um Crosstalk zu steuern und die Integrität der Signale zu erhalten.

Bei der Gestaltung des I-PEX CABLINE-CX II With Cover kann dies ebenfalls ersichtlich sein: Das Produkt nutzt einen EMV-Schutzdeckel und eine mehrfache Erdungstruktur. In den offiziellen Dokumenten wird beschrieben, welche Abschirmungs- und Erdungswege von der Abschirmung der Leitung, der Erdungsleiste, dem Steckverbindergehäuse, dem Gehäusedeckel bis hin zum Steckdosegehäuse und der Erdung der PCB gegeben sind, sowie Tests über die Signalintegrität von Einzelsignalen und Differentialsignalen. Dies zeigt, dass in diesen Mikro-Hochgeschwindigkeitsanschlusssystemen das Kabel, der Stecker, die Abschirmung und das PCB nicht unabhängige Bauteile sind, sondern gemeinsam den kompletten Hochgeschwindigkeits-Signalübergabekanal bilden.

Für Ingenieure bedeutet dies, dass es nicht ausreicht, eine Hochgeschwindigkeits-Drahtlose Koaxialkabelbündel nur nach „normaler Durchschaltung“ zu bewerten, sondern auch nach den spezifischen Anforderungen des Projekts, wie der spezifischen Impedanz, dem Insertionsverlust, dem Reflexionsverlust, dem Crosstalk, der Abschirmung und der Integrität der Hochgeschwindigkeitssignale zu beobachten. Für Einkäufer bedeutet dies ebenfalls, dass es nicht genügt, zwei Leiterbündel einfach nach „gleiche 40Pin, gleiche 300mm“ zu bewerten, um zu urteilen, dass sie direkt austauschbar sind, sondern dass eine zusätzliche Überprüfung der Leiterdicke, der Stecker, des Pin Mapping, der Abschirmungsstruktur, der Abmessungen und der endgültigen elektrischen Leistungsfähigkeit erforderlich ist. Die offiziellen Dokumente von I-PEX zeigen, dass das CABLINE-CX II With Cover mit verschiedenen Micro-Coaxial-Kabeln kompatibel ist, wobei das offizielle Dokument die 46AWG als verwendbare Spezifikation auflistet und spezifische Anweisungen für verschiedene Leiterdicken und Impedanzanpassungen enthält, daher ist es besonders wichtig, bei der Entwicklung von Alternativen die tatsächliche Impedanzstruktur und die Anforderungen an den Hochgeschwindigkeitsanschluss des Kunden zu bestätigen.

Drei, Auswahl und Kompatibilität sowie Ersatz-Vorschläge und Empfehlungen: Von der Materialnummer-Matchung zur Leistungsmatchung

Für die Entwicklung eines Ersatzes für I-PEX 82439-100B-02-D wird empfohlen, dass Ingenieure und Einkäufer zunächst vier grundlegende Bedingungen bestätigen: das 40Pin-Steckverbinder-System, die 46AWG extrem dünne Koaxialkabel, die Kabellänge von 300mm sowie die Definition der 1-N-Leitungspositionen. Auf dieser Grundlage müssen auch die Steckverbinderkombinationen und die Abschirmung bestätigt werden. Die offizielle Beschreibung von 82439-100B-02-D lautet: „CABLINE-CX II 40pin micro-coaxial 46AWG L=300mm 1-N ZenShield type“. In den empfohlenen Teilen von CABLINE-CX II With Cover sind das Plug Housing 20974-040T-01, das Plug Cable Assembly 20977-040T-01, das Plug Shell 3655-0401, das Lock Bar Assembly 20975-040T-01 und das Receptacle 20976-040E-01. Diese Informationen können als wichtiger Referenzpunkt für die Überprüfung der BOM und die Kompatibilitätsanalyse nach Lieferung der Originalteilnummern durch den Kunden dienen.

Bei der tatsächlichen Substitution von Einkäufen sollte besonders darauf geachtet werden, dass "Mechanische Kompatibilität" und "Elektrische Kompatibilität" unterschiedliche Anforderungen auf verschiedenen Ebenen sind. Auf mechanischer Ebene muss geprüft werden, ob die Stecker normal eingebettet und gesperrt werden können und die Anforderungen an den Installationsraum erfüllt sind; bei den Kabelbündeln muss die Länge, die Ausgangsrichtung, die Definition der Leitungspositionen, die Fixierung und der AußenDurchmesser der Kabel überprüft werden; bei hoher Leistung muss die Signalintegrität gemäß der Frequenz des Kundenanwenders und den Schnittstellenstandards überprüft werden. Die offizielle Webseite von I-PEX listet die CABLINE-CX II With Cover Referenzanwendungen einschließlich USB 3.1 Gen 1, V-by-One HS 1.4, HDMI 1.3, eDP sowie MIPI auf, daher sollten für Projekte, die sich auf schnelle Display-, visuelle Daten oder andere schnelle digitale Signale beziehen, die替代Produkte auf der Grundlage echter Testdaten als letztendliches Ingenieur-Prüfungsgrundlage betrachtet werden, und nicht nur auf die Ähnlichkeit von Äußererscheinung oder Materialnummer.

Unser Unternehmen bietet: Kompatibles Ersatzkabelset für I-PEX 82439-100B-02-D. Für Kunden, die die Beschaffungskosten senken, einen zweiten Lieferanten etablieren, ein Inlandsersatzprodukt einführen oder Lieferfristenproblems des Herstellers lösen möchten, entwickeln wir auf Basis der Produktmerkmale 40Pin, 46AWG, 300mm, 1-N kompatible, extrem feine Koaxialkabel und passen die Kabellängen, Verdrahtungsreihenfolgen, Steckerkonfigurationen und entsprechenden Verarbeitungsverfahren an, basierend auf der Gerätestruktur und den elektrischen Anforderungen des Kunden. Für Projekte, die eine Ersatz-Prüfung benötigen, können wir zunächst eine strukturelle und spezifische Bestätigung auf Basis der von Kunden bereitgestellten Originalteilen, Zeichnungen oder BOM durchführen und dann basierend auf den tatsächlichen Anwendungsanforderungen Probekonstruktion und -testdurchführung durchführen.

Vier, Auswahlkriterien für Ingenieure und Einkäufer: Vergleichen Sie nicht nur den Preis, sondern auch die umfassende Linienfähigkeit

Für Ingenieure liegt der wahre Wert des I-PEX 82439-100B-02-D in seiner Kombination von 40Pin-Hochdichte-Verbindungen, 46AWG extrem dünnen Koaxkabeln, 300mm-Kabelbündeln und einer 1-N-Kabelposition in einem kompakten Hochgeschwindigkeitsverbindungskonzept; für Einkäufer ist es jedoch entscheidend, ob der Lieferant eine stabile Implementierung von Steckverbindermontagen, Verarbeitung von extrem dünnen Koaxkabeln, Kabelpositionskontrolle, Abschirmung, Größenkontrolle und Serienkonformität gewährleisten kann. Besonders bei extrem dünnen Koaxkabelbündeln hängt der Preisunterschied oft nicht nur vom Kabelmaterial selbst ab, sondern auch vom Kosten der Steckverbinder, der Schwierigkeit der Verarbeitung von extrem dünnen Kabeln, der Qualitätsrate der Montage, den Inspektionsgeräten, der Signalintegritätsvalidierung und der Serienproduktionsfähigkeit, daher sollte im Prozess der Lieferantenbewertung „Einzelkosten“ mit „Spezifikationsgenauigkeit, Sample-Validierungsergebnissen, Serienkonformität und Lieferfähigkeit“ kombiniert und umfassend bestätigt werden.

In Anblick der Entwicklungstrends der Hochgeschwindigkeits-Elektronikgeräte entwickeln sich die internen Verbindungen kontinuierlich in Richtung kleinerer Räume, höherer Dichte und höherer Geschwindigkeit. Sehr dünne Koaxialkabel können unter kleineren Außendurchmessern und flexiblen Verkabelungsbedingungen独立的 Signalübertragungskanäle bieten und durch Abschirmungsstrukturen die Hochgeschwindigkeitsumgebung verbessern, weshalb sie im Bereich der hochdichten und hochgeschwindigen internen Verbindungen eine erhebliche Anwendungswertigkeit haben. Für Kunden, die nach einer Alternativquelle für I-PEX 82439-100B-02-D suchen, bietet unser Unternehmen eine kompatible Ersatz-Entwicklung um den Originaltyp herum, um Lösungen für sehr dünne Koaxialkabelbündel für Ingenieurprüfungen, die Ersatzproduktion inländischer Produkte, die Einführung eines zweiten Lieferanten und den Massenkauf bereitzustellen.

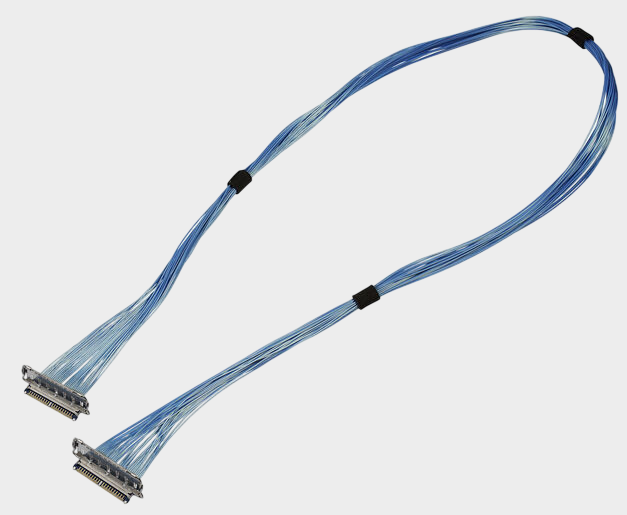

I-PEX 82439-100B-02-D ist ein extrem dünnes Koaxialkabelbündel mit 40 Pins, 46 AWG, 300 mm und einer 1-N-Linienposition. Das zugehörige CABLINE-CX II Stecksystem zeichnet sich durch einen Pitch von 0,25 mm, eine niedrige Einbauhöhe, mechanische Verriegelung und EMV-Schutz aus. Für Ingenieure sollte der Fokus auf mechanische Abmessungen, Kabelreihenfolge und die Integrität von Hochgeschwindigkeitssignalen gelegt werden; für Einkäufer sollten zusätzliche Aspekte wie Kompatibilität, Lieferstabilität, Sample-Validation und Serienstabilität berücksichtigt werden. Unser Unternehmen bietet kompatible und alternative Kabelbündel für I-PEX 82439-100B-02-D an, um Kunden zu helfen, zuverlässige Optionen für extrem dünne Koaxialkabelbündel zu finden, die den Anforderungen der tatsächlichen Anwendung entsprechen.

Ich bin【7A-Online-Netzwerk】Unser Unternehmen verfügt über ein vollständiges Produktionssystem für feine Koaxialkabelbündel und ein technisches Team, das die Anforderungen an die Anpassung und Ersatz verschiedener Koaxialkabelbündel erfüllen kann; Willkommen zur Kontaktaufnahme: Yin Manager18013280527（微信同号）。
