I-PEX 83004-100B-01-D 40P hochgeschwindigkeitsübertragende extrem dünne Koaxialkabelbündel Ersatz

40Pin Ultra-Small Connector Solution: I-PEX 83004-100B-01-D Extremely Thin Coaxial Cable Assembly

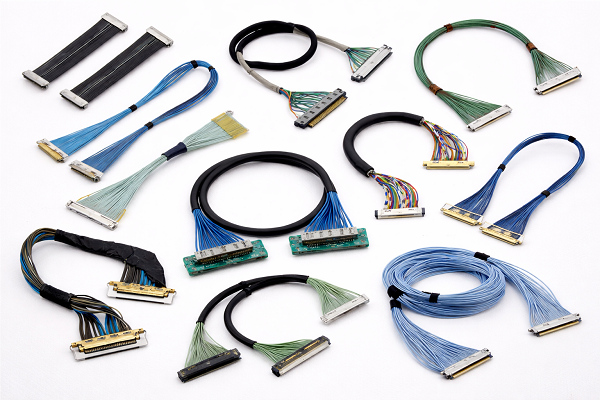

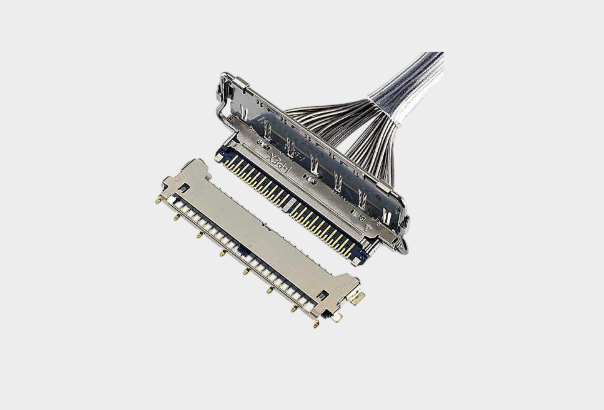

In Notebooks, industrial cameras, high-speed display modules, AI vision devices, and other electronic devices with limited space, internal high-speed signal connections are facing two seemingly contradictory requirements: connectors and cables must become smaller and at the same time ensure the stability of high-speed data transmission. The I-PEX CABLINE-CX II With Cover is a micro coaxial connection solution designed for this application need. Its connector uses a super-narrow contact spacing of 0.25 mm, a horizontal insertion and removal structure, and the embedded height of the 40 Pin version is 0.83 ± 0.17 mm, with a maximum embedded height of 1.00 mm.

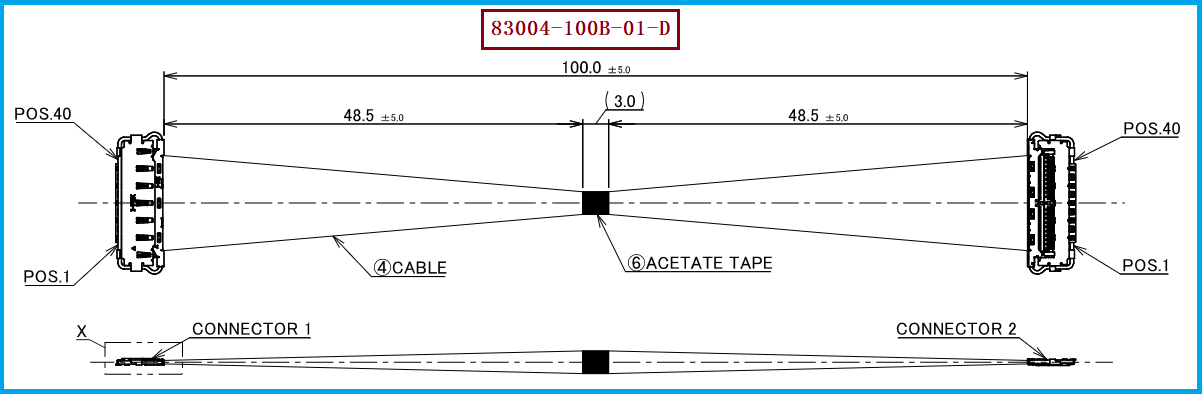

Der heute schwerpunktmäßig vorgestellte I-PEX 83004-100B-01-D ist ein 40Pin Micro-Coaxial Harness aus der CABLINE-CX II With Cover Reihe, der 46AWG extrem dünnes coaxiales Kabelmaterial, eine Länge von 100 mm, eine 1-1-Verbindung und eine ZenShield Type Struktur verwendet. Das passgenaue Verbindungselement am Kabelende ist das Modell I-PEX 20974-040T-01, das auch CABLINE-CX II 40Pin Plug Housing genannt wird. Für Ingenieure und Einkäufer, die eine Ersetzung des Originalmodells, die Entwicklung einer heimischen Variante oder die Einführung eines zweiten Lieferanten benötigen, sind diese Parameter wichtige Basisinformationen zur Bestätigung der Kompatibilität. Die offizielle I-PEX-Website listet 83004 auch explizit als „40P HARNESS 83004 L=100mm 1-1“ und 83004-100B-01-D als 40Pin, 46AWG, 100 mm, 1-1, bewertungsfähiges Kabelmodell.

Aus der Perspektive des Raumdesigns besteht der Wert dieser extrem dünnen coaxialen Verbindungslösung nicht nur in "dünneren Linien". Mit einem Pitch von 0,25 mm, extrem niedriger Eintauchtiefe und flexiblen Micro-Coaxial Harness ist sie in der Lage, in engen Bereichen angewendet zu werden, die für traditionelle Verbindungslösungen schwer zugänglich sind, wie z.B. in Displaymodulen, in Bereichen mit Drehgelenken sowie im Inneren von dünnen Geräten. I-PEX hebt auch ausdrücklich hervor, dass die flexiblen extrem dünnen Coaxialkabelbündel der CABLINE-Serie gut für den Durchgang durch Drehgelenkkomponenten geeignet sind und sich für Designlösungen mit begrenztem Raum für Drehgelenke eignen.

Zwei, wie wird eine extrem dünne Koaxialbündelung die Hochgeschwindigkeitssignalübertragung erreichen? Der Schlüssel liegt nicht nur in "die Leitung ist ausreichend dünn".

Viele Ingenieure verstehen beim ersten Kontakt mit extrem dünnen Koaxialkabelbündeln "extrem dünn" und "hochgeschwindig" als zwei unabhängige Indizes. Tatsächlich ermöglicht ein extrem dünnes Koaxialkabelbündel die Übertragung von hochgeschwindigen Signalen, und der Kern thereof liegt in der vollständigen Bildung eines hochgeschwindigen Signalkanals durch die Koaxialstruktur, die Impedanzkontrolle, die Abschirmungsstruktur sowie die Verbindung der Steckerenden.

Für das 46AWG Micro-Coaxial Cable ist der Zentraldraht verantwortlich für den schnellen Stromsignalsübertragung, während die äußere Isolierungsschicht und die Abschirmungsstruktur gemeinsam ein kontrolliertes Übertragungsumfeld bilden. Wenn hochgeschwindige Signale in dieser Übertragungsstruktur verbreitet werden, sind sie sehr empfindlich gegenüber der Impedanzkontinuität. Bei明显的 Impedanzdiskontinuität zwischen dem Kabel, dem Steckerende und der PCB können Signalreflexionen auftreten, was die Insertionsverluste, die Rückkopplungsverluste und die Crosstalk erhöhen kann und letztlich die Signalqualität am Empfangsende beeinträchtigen kann. Daher besteht das eigentliche Design von hochgeschwindigen extrem dünnen Koaxialkabeln nicht darin, einfache Leitungen dünner zu machen, sondern erfordert eine koordinierte Kontrolle der Leitergröße, der Mediumsstruktur, der Abschirmungsstruktur, der Endschweißgröße und der Stecker-Schnittstelle.

I-PEX offizielle Dokumentation kennzeichnet die Referenzübertragungsgeschwindigkeit des CABLINE-CX II With Cover als 5 Gbps/lane NRZ und listet Referenzanwendungen wie USB 3.1 Gen 1, V-by-One HS 1.4, HDMI 1.3, eDP sowie MIPI auf. Gleichzeitig listet die offiziellen Dokumente ausdrücklich das 46AWG Micro-Coaxial Cable auf und kennzeichnet seine spezifische Impedanzanpassung besonders. Daher sollte bei der Entwicklung oder Beschaffung von 83004-100B-01-D-kompatiblen Ersatz-Kabeln nicht nur auf die optischen und mechanischen Parameter wie "40Pin, 46AWG, 100 mm" geachtet werden, sondern auch auf die tatsächlichen Anforderungen an die Hochgeschwindigkeitssignal-Leistung des Projekts.

Darüber hinaus ist die EMI-Abdeckung ein wichtiger Bestandteil der stabilen Übertragung von Hochgeschwindigkeitssignalen. Das CABLINE-CX II With Cover nutzt eine Abschirmung und ein mehrpunktmäßiges Erdungsdesign. Die offiziell angegebene Erdungspfade umfassen den Abschirmungsschlauch, die Erdungsleiste, den Steckerhülle, den Gehäusehülle und die Verbindung zwischen dem Steckerhülle/PCB. Das Designziel besteht darin, den Austritt von elektromagnetischen Störungen zu kontrollieren und eine stabilere Abschirmungsumgebung für die Hochgeschwindigkeitssignalverbindung zu bieten.

Daher löst das "sehr feine" aus technischer Sicht das räumliche Problem, die "koaxiale Struktur" löst das Problem der SignalübertragungsUmgebung, die "Abschirmung und Erdung" löst das EMV-Problem, und die präzise Endabnahme und Impedanzsteuerung bestimmen gemeinsam, ob das Hochgeschwindigkeitssignal letztendlich stabil durchgehen kann. Dies ist auch eine wichtige Unterschiede zwischen sehr feinen koaxialen Kabelbündeln und gewöhnlichen Mehradratkabelbündeln in Hochgeschwindigkeitsanwendungen.

Drei, wie Ingenieure und Einkäufer eine Auswahl treffen: Kompatibilität kann nicht nur auf die Pin-Zahl und den Drahtdurchmesser beschränkt werden.

Für Ingenieure und Einkäufer, die nach einem Ersatz für den I-PEX 83004-100B-01-D suchen, wird empfohlen, bei der Auswahl zunächst die Verbindungskomponente, die Anzahl der Pins, den Drahtquerschnitt, die Drahtlänge und die Drahtanordnung zu bestätigen. Das Kernkomponentenpaket des 83004-100B-01-D besteht aus CABLINE-CX II With Cover, 40Pin, 46AWG, 100 mm, 1-1 Wiring, und das Verbindungskomponentenmodell am Drahtende ist 20974-040T-01. Die offiziellen Dokumente von I-PEX listen auch die Serienmodelle 83005 und 83006 auf, die für 1-1 Kabelbündel von 200 mm und 300 mm entsprechen, daher kann bei tatsächlichen Projekten, bei denen sich die Länge ändert, auch eine weitere Bestätigung innerhalb derselben Serie vorgenommen werden.

Bei der Auswahl und der Überlegung zu Alternativlösungen und Empfehlungen muss besonders darauf geachtet werden, dass "Steckerkompatibilität" und "Leitungskompatibilität" nicht dasselbe Konzept sind. Auf der Ebene der Stecker muss überprüft werden: 40Pin, 0.25 mm Pitch, waagerechter Einbau, mechanische Feststellösen sowie die zugehörige Mutter-Systeme; auf der Ebene der Leitung则需要确认46AWG Micro-Coaxial Cable、线长、1-1线序、屏蔽结构和端部加工方式。Die von I-PEX offiziell empfohlenen Steckerkomponenten umfassen 20977-040T-01、20974-040T-01、3655-0401、20975-040T-01 und 20976-040E-01, daher sollten Ingenieure bei der Ersetzung von BOM nach der tatsächlichen Verwendungsort bestätigen, ob eine komplette Harness Assembly oder nur eine der Steckerkomponenten ersetzt werden muss.

Für Einkäufer muss besonders auf die Sample-Prüfung und die Konsistenz der Serienproduktion geachtet werden. Gleichwohl können auch sehr dünne coaxiale Kabelbündel mit der gleiche Bezeichnung 46AWG, wenn die internen Strukturen, die Steckmaße, die Abschirmung oder die Fertigungstechnik unterschiedlich sind, Unterschiede in der Leistung von Hochgeschwindigkeitssignalen aufweisen. Daher wird empfohlen, bei der Einführung von alternativen Lieferanten die mechanischen Abmessungen, die Pin-to-Pin-Kabelreihenfolge, die elektrische Kontinuität, die Isolationsleistung, die Abschirmverbindung sowie die Hochgeschwindigkeitssignaltests in den Prüfbereich aufzunehmen, anstatt nur auf die Optik und die Durchgangs- und Unterbrechungstests zu vertrauen. Die offizielle I-PEX bietet ebenfalls ein CABLINE-CX II SI Test Board an, was zeigt, dass solche Produkte in Hochgeschwindigkeitsanwendungen durch Signalintegrität validiert werden müssen.

Unser Unternehmen bietet: I-PEX 83004-100B-01-D-kompatible Ersatz-Kabelbündelungslösungen, die auf die Produktanforderungen für 40Pin, 46AWG, 100 mm, 1-1 Wiring usw. zugeschnitten sind. Wir können extrem feine Koaxialkabelbündelung entwickeln und herstellen, die den Kundenanforderungen für Steckerkonfiguration, Kabellängen, Kabelreihenfolge, Endbearbeitung und Anwendung gerecht werden, und Ingenieuren Referenzlösungen für die Sample-Verifizierung und Produkt-Einführung bieten.

Vier, Herstellung und Ersatz von extrem dünnen 46AWG Koaxialkabelbündeln für Hochgeschwindigkeits-Elektronikgeräte

Für extrem dünne coaxiale Kabelbündel ist es nicht nur ein einzelner Stecker-Typ, der die Wettbewerbsfähigkeit des Produkts bestimmt, sondern vielmehr die Fähigkeit zur Verarbeitung extrem dünner Drähte, die präzise Endverbindung, die Fähigkeit zur序kontrolle und die Konsistenz der Serienproduktion. Insbesondere bei der sehr dünnen Spezifikation wie 46AWG sind bei der Entfernung der Isolierung, der Trennung der Drähte, der Abschirmung, der Endverbindung und der Formgebung höhere Anforderungen an die Präzision der Ausrüstung und die Stabilität der Fertigungstechnik. Daher ist es für Kunden, die eine Alternative zu I-PEX 83004-100B-01-D benötigen, ein wichtiger Faktor, ob der Lieferant über eine stabile Fähigkeit zur Herstellung extrem dünner coaxialer Kabelbündel verfügt, um zu bewerten, ob die Alternative tatsächlich umgesetzt werden kann.

Beispielhaft für dieses Produkt, das Zielprodukt ist I-PEX 83004-100B-01-D, wird das Kabel mit 46AWG Micro-Coaxial Cable verwendet, der Steckverbindertyp am Kabelende ist 20974-040T-01. Das Ganze gehört zu einer extrem dünnen Koaxialkabelbündelung CABLINE-CX II With Cover mit 40 Pins, 100 mm Länge und 1-1 Verdrahtung. Die offiziellen Unterlagen von I-PEX zeigen auch, dass der Stecker in der 46AWG-Version eine Nennstromdichte von 0,1 A/contact und maximal 40 contacts hat, der Betriebsbereich liegt zwischen -40°C und +85°C. Diese Parameter können als Referenz für Ingenieure dienen, um Anwendungen zu bewerten und Alternativlösungen zu überprüfen, aber die Leistung des gesamten Harness sollte immer noch nach spezifischen Kabeln, Steckverbindern, Fertigungsprozessen und letztendlichen Testergebnissen bewertet werden.

Für den Einkaufsabteilung ist es bei der Auswahl eines alternativen Lieferanten besonders wichtig, ob der Lieferant langfristig stabile Lieferung von identischen Axialschirmkabelbündeln mit gleicher Spezifikation, gleicher Seriennummer, gleicher Steckverbinderplattform und gleicher Länge gewährleisten kann, sowie ob er die Länge, Pin Mapping und die Endstruktur schnell an Projektänderungen anpassen kann. Für das Ingenieurteam kann die Prüfung weiter auf hoher Signalintegrität, Schirmungseffekt, mechanischer Zuverlässigkeit und Umgebungsanpassungsfähigkeit durchgeführt werden.

I-PEX 83004-100B-01-D ist ein 40Pin extrem dünnes Koaxialkabelbündel mit klar definierten Spezifikationen, dessen Hauptkonfiguration die 46AWG Micro-Coaxial Cable, eine Kabellänge von 100 mm, 1-1 Verdrahtung sowie das CABLINE-CX II With Cover Verbindungssystem umfasst. Der Typ des Kabelanschlusses am Materialende ist 20974-040T-01. Laut den offiziellen I-PEX-Datenblättern verwendet diese Serie einen 0,25 mm Pitch, niedrige Einbauhöhe, mechanische Locken, EMI-Schirmung und多点接地结构，und nimmt mit 5 Gbps/lane NRZ als Referenzübertragungsgeschwindigkeit.

Für Kunden, die eine Inlandsproduktion, die Einführung eines zweiten Lieferanten oder die Kompatibilität mit Originalkabelbäumen benötigen, ist das Kernproblem bei extrem dünnen Koaxkabeln nicht nur "Größe", sondern die umfassende Abstimmung zwischen mechanischer Kompatibilität, elektrischer Verbindung, Definition der Kabelreihenfolge, Hochgeschwindigkeitssignalübertragung, Abschirmung und Batchherstellungskonsistenz. Unser Unternehmen konzentriert sich auf die Produktion und Herstellung extrem dünner Koaxkabel und kann Kompatibilitätslösungen für Kabelbäume nach I-PEX 83004-100B-01-D anbieten, um Herstellern elektronischer Geräte, Anwendungstechnikern für Steckverbinder und Einkaufsteams eine umfassende Unterstützung für extrem dünne Koaxkabel von der Entwicklung von Mustern bis hin zur Serienproduktion zu bieten.

Ich bin【7A-Elektronik-Netz】，Spezialist für den Einsatz von schnellen, extrem dünnen Koaxialkabelbündeln und -steckern, bietet eine reife Alternative mit technischer und produktspezifischer Unterstützung an. Bei Bedarf wenden Sie sich bitte an: Manager Yin.18013280527（WeChat gleicher Nummer）。
