I-PEX 83005-100B-01-D 40P Hochgeschwindigkeitssignalübergabes extrem dünnes Koaxialkabelersatzteil

Warum werden in der NXP-Ökosystem immer mehr Hochgeschwindigkeitseinrichtungen auf extrem dünne Koaxialkabellösungen setzen?

Bei der Produktentwicklung auf Basis von NXP-Prozessoren, MCUs, MPUs, Netzwerkprozessoren und High-Speed-Schnittstellenlösungen stehen Ingenieure oft nicht nur vor Herausforderungen bezüglich der Leistung des Chips selbst, sondern auch vor ingenieurwissenschaftlichen Problemen wie Board-Level-Space, Signalintegrität, EMI-Kontrolle, Strukturhöhe und der Zuverlässigkeit der internen High-Speed-Interkonnektivität. Es ist besonders zu beachten, dass NXP keine Vorgabe macht, dass seine Produkte unbedingt eine bestimmte extrem dünne Koaxialkabelbündelung verwenden müssen. Die Aussage „In der NXP-Ökosystem werden häufig extrem dünne Koaxialkabelbündelungen verwendet“ wird genau betrachtet, bedeutet dies, dass bei der Verwendung von NXP-Chips zur Konstruktion von Automobil-Elektronik, Industriekontrolle, Edge Computing, optischen Geräten, Netzwerk-Kommunikation und hochintegrierten elektronischen Systemen, wenn hochgeschwindige Signale innerhalb eines engen Geräts für Board-zu-Board-, Modul-zu-Modul- oder Winkelbereichs-Verbindungen benötigt werden, extrem dünne Koaxialkabel sind eine sehr wertvolle Interkonnektivitätslösung. Die offiziellen Informationen von NXP zeigen, dass seine kabelgebundenen Produkte und Lösungen für Automobil- und Industrielsysteme reichen, und betonen die schnelle, zuverlässige und bestimmte Datenübertragung sowie die Verbindungstechnologien Ethernet, TSN, CAN, LIN und andere; diese Systeme entwickeln sich kontinuierlich in Richtung Miniaturisierung, hohe Integration und schnelle Datenübertragung, was auch die Anforderungen an den Raum, EMI und die Signalintegrität der internen High-Speed-Interkonnektivität ständig erhöht. Im Vergleich zu traditionellen normalen Steckverbindungen ermöglichen es die Micro-Coax-Koaxialkabel in sehr begrenztem Raum eine hohe Dichte der Verdrahtung, nutzen gleichzeitig die Koaxialstruktur zur Verbesserung der Signalabschirmung und des Hochgeschwindigkeits-Übertragungsumfelds und sind daher besonders geeignet für interne Verbindungen zwischen Prozessoren, Kameras, Displaymodulen, Industrieller Optik und anderen High-Speed-Datenmodulen. Der CABLINE-CX II With Cover von I-PEX ist genau diese Art von Mikrokoaxialverbindungslösung für diese Anwendung, der mit 0,25 mm extrem schmalem Contact Pitch, höchster 1,00 mm Einlegungshöhe, mechanischem Schloss, EMI-Abschirmhaube und Mehrpunktbodengebundene Konstruktion ausgestattet ist und mit 40Pin Micro-Coaxial als代表的 Spezifikation, bietet eine hohe Dichte der Verbindung für elektronische Geräte mit begrenztem Raum.

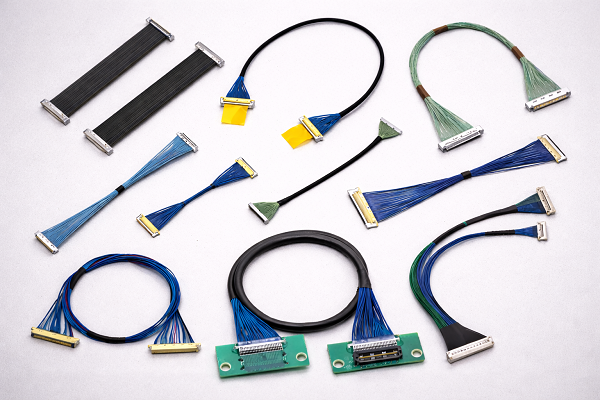

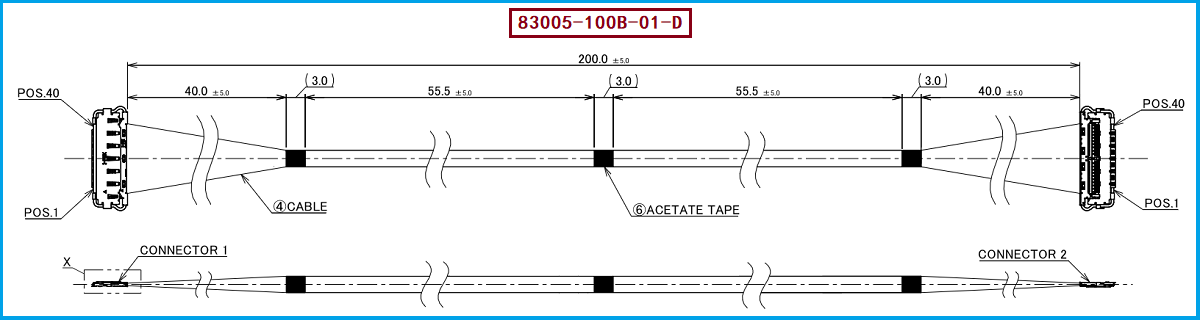

2, 83005-100B-01-D: 40Pin + AWG46 + 200mm, gerichtet auf hochdichte, schnelle interne Verbindungen

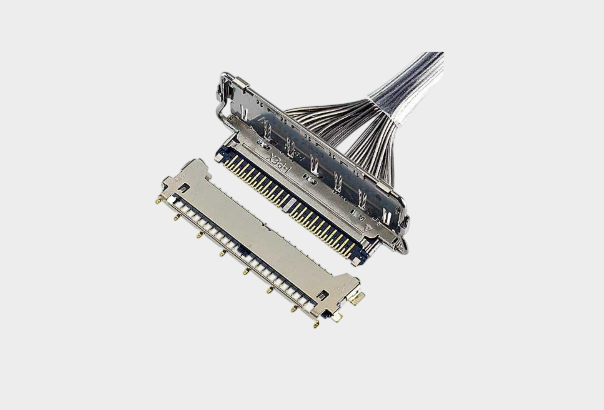

Für Kunden, die eine kompatible Alternative für den I-PEX CABLINE-CX II With Cover benötigen, bietet unser Unternehmen eine kompatible Alternative in Form des extrem dünnen Koaxialkabelbündels I-PEX 83005-100B-01-D. Die Kernspezifikationen dieses Modells sind sehr klar: Es verwendet 40Pin, AWG46 extrem dünnes Koaxialkabel, eine Kabellängen von 200mm und eine 1-1 Pin Mapping, d.h. eine einzuhalten ist eine eins-zu-eins-Kopplung der Pin-Positionen an beiden Enden. In den von Ihnen bereitgestellten I-PEX-Dokumenten ist dieses Modell als CABLINE-CX II 40Pin Micro-Coaxial 46AWG, L=200mm, 1-1 Wiring gekennzeichnet; auf der offiziellen Produktseite von I-PEX wird die 83005-100B-01-D ebenfalls als Evaluationskabelmodell für CABLINE-CX II With Cover aufgeführt. Was die Kabelanschlüsse betrifft, entspricht das Produkt dem Connector-Body/Plug Housing mit der Modellnummer 20974-040T-01; die offiziellen I-PEX-Komponentenlisten enthalten ebenfalls die 40Pin Plug Cable Assembly 20977-040T-01, Plug Housing 20974-040T-01, Plug Shell A 3655-0401, Lock Bar Assembly 20975-040T-01 sowie Receptacle 20976-040E-01. Für Ingenieure ist AWG46 ein sehr wichtiger Identifikationsparameter dieses Konzepts: I-PEX CABLINE-CX II With Cover unterstützt AWG39, AWG44 und AWG46 Micro-Coaxial Cable, wobei die offiziellen Dokumente für 50Ω Micro-Coaxial einen Anwendungsbereich von AWG46 oder dünner vorsehen; gleichzeitig beträgt die Referenzübertragungsfähigkeit der 40Pin-Struktur 5 Gbps/lane NRZ und unterstützt USB 3.1 Gen1, V-by-One HS 1.4, HDMI 1.3, eDP sowie MIPI und andere Hochgeschwindigkeitsanschlussanwendungen. Daher ist 83005-100B-01-D + 20974-040T-01 + AWG46 + 200mm + 1-1 aus ingenieurtechnischer Sicht ein sehr klarer Ersatz-Entwicklungsobjekt, der es dem Kunden ermöglicht, nach den ursprünglichen I-PEX-Struktur-, Pin-, Kabeldicke- und Längenanforderungen Musterprüfungen und Einführungen durchzuführen.

Drei, Auswahl und Kompatibilität sowie Alternativlösungen Referenz und Empfehlung

Für Produkte, die bereits I-PEX CABLINE-CX II With Cover verwenden, wird empfohlen, bei der Suche nach einem alternativen Lieferanten nicht nur nach einem "40Pin-Stecker" zu vergleichen, sondern die Steckerreihe, die Anzahl der Pins, das Cable AWG, die Kabellängen, das Pin Mapping, den Drahtaußendurchmesser, die Impedanz und die Abschirmungsstruktur als eine vollständige Harness Assembly zu bestätigen. Für die 83005-100B-01-D dieses Mal wird empfohlen, die vollständige Kombination 40Pin / Micro-Coaxial / AWG46 / 200mm / 1-1 Wiring / CABLINE-CX II With Cover zu verwenden; bei der Verbindungsebene sollte besonders auf das 20974-040T-01 Plug Housing und die entsprechenden Plug Shell, Lock Bar und zugehörige Receptacle-Systeme geachtet werden. Nach den offiziellen I-PEX-Datenblättern gibt es in dieser Reihe auch 83004-100B-01-D (100mm, 1-1) und 83006-100B-01-D (300mm, 1-1), sowie 82877-100B-02-D, 82878-100B-02-D, 82439-100B-02-D und andere 1-N Wiring Versionen, daher kann bei Änderungen in der Länge oder der Drahtanordnung des Kundenprojekts nach dem tatsächlichen Pin Mapping und den mechanischen Leitungsanforderungen ausgewählt werden, und nicht nur auf die "gleiche 40Pin AWG46" zu urteilen. Außerdem hat der本体 des offiziellen CABLINE-CX II With Cover von I-PEX eine Kontaktspindel von 0,25mm, 40Pin, horizontalen Ein- und Ausbau, mechanischen Schloss, EMI-Abschirmung und多点接地结构，während der tatsächlichen Entwicklung und Herstellung sollte besonders auf die Qualität des Steckerpressens/Schweißens, die Abschirmungscontinuity, die Durchgangs- und Isolationsleistung, die Integrität der Hochgeschwindigkeitssignale, den Zustand des Steckverbinders und die mechanischen Abmessungen und die Biegezuverlässigkeit des gesamten Kabelbündels überprüft werden. Für den Einkauf und das Supply-Chain-Team bedeutet dies, dass der alternative Lieferant nicht nur "das Modell scheint gleich", sondern auch über die vollständige Fertigungskapazität von der AWG46 extrem dünnen Koaxialdrahtverbindung, 40Pin-Steckermontage bis hin zur Fertigungs Harness-Prüfung verfügen muss. Unser Unternehmen kann: 83005-100B-01-D kompatible Ersatz Kabelbündeloptionen, können um die Konfiguration der Stecker, die Drahtspezifikation, die Länge, die Drahtanordnung und die Anwendungsanforderungen des bestehenden Produkts des Kunden herum die Musterentwicklung und die Kompatibilitätsprüfung durchführen, um die ursprüngliche I-PEX-Lösung eine Inlandsproduktion/Supply-Chain-Alternative zu bieten.

Vier,替代价值的面向工程师与采购人员：Von „Finden Sie die gleiche Typnummer“ zum „Vollständigen Harness-Kompatibilität“

Für Ingenieure ist der Kern der Wahl einer kompatiblen Ersatz-Lösung für 83005-100B-01-D nicht einfach, eine "40Pin, 200mm"-Leitung zu finden, sondern sicherzustellen, dass der Ersatz in den vier Dimensionen Mechanik, Elektrik, Signal und Montage mit der ursprünglichen Designlogik übereinstimmt. Besonders das AWG46 äußerst dünne Koaxialkabel, whose Line Diameter sehr dünn ist, und whose Connector Pitch 0,25mm erreicht, stellt den Fertigungsprozess an die Verarbeitung des Kabelmaterials, die Endformung, die Abschirmung, die Präzision der Connector-Montage und die Produktkonsistenz höheren Anforderungen. Die offizielle I-PEX CABLINE-CX II With Cover verwendet selbst ein EMI-Abschirmungscover, mehrfache Ground-Pfade und einen Mechanischen Lock und bietet Single-End, Differential SI-Testdaten und Touchstone-Daten an, was auch zeigt, dass bei hochgeschwindigkeitsverbindungsanwendungen nicht nur das直流导通结果可作为最终判定依据。 Für den Einkäufer sollte es darum gehen, zu überprüfen, ob der Lieferant stabil 40Pin AWG46 äußerst dünne Koaxialkabel, 200mm Länge, 1-1 Line Sequence und eine bestimmte Connectorstruktur liefern kann und mit der样品herstellung, der Kleinserienproduktion, der Massenproduktion und der Qualitätsverfolgung zusammenarbeiten kann. Auf Basis dieser Produktdefinition kann unser Unternehmen um den I-PEX 83005-100B-01-D herum kompatible Ersatz-Entwicklungsdienste anbieten und für Kunden, die die CABLINE-CX II With Cover-Architektur verwenden, Lösungen für die Herstellung von äußerst dünnen Koaxialkabeln anbieten und nach Projektanforderungen weitere Längen, Line Sequences und spezifische Strukturen individualisieren können. Es ist zu betonen, dass spezifische Ersatz-Projekte immer noch auf dem tatsächlichen PCB Footprint des Kunden, dem Mating Connector, der Pin-Zuweisung, der Kabelgröße und den Ergebnissen der Hochgeschwindigkeitssignal-Validierung als letztendliche Einführungsgrundlage zu beurteilen sind, und nicht nur auf der Bezeichnung der Materialnummer vollständig äquivalent zu urteilen.

I-PEX 83005-100B-01-D ist ein 40Pin, AWG46, 200mm, 1-1 Wiring extrem dünnes Koaxialkabelbündel mit klaren Ingenieuridentifikationsmerkmalen, das an den Kabelenden CABLINE-CX II Stecker verwendet und ein Plug Housing mit der Modellnummer 20974-040T-01 hat. Für elektronische Geräte, die NXP und andere hochintegrierte Prozessoren, Controller und schnelle Verbindungslösungen verwenden, ist das Micro-Coaxial Harness eine zu bewertende Kategorie von internen Verbindungslösungen, wenn das System gleichzeitig mit Hochgeschwindigkeitsdatenübertragung, begrenztem internem Raum, EMI-Kontrolle und hohen Anforderungen an die Verdrahtungsdichte konfrontiert ist. Unser Unternehmen kann kompatible Ersatz-Lösungen für extrem dünne Koaxialkabelbündel wie das 83005-100B-01-D anbieten und um die Produkte herstellen und entwickeln, die sich um AWG46, 40Pin, 200mm, 1-1 Wiring und die entsprechenden Steckverbinder-Systeme drehen, um Ingenieuren eine Grundlage für Kompatibilitätsprüfung zu bieten und den Einkäufern neue Lieferantenauswahlsmöglichkeiten zu bieten.

Ich bin.【7A-Netz】Wenn Sie eine Auswahl von extrem dünnen Koaxialkabelbündeln, Produktbeschaffung, Forschung und Entwicklung oder Alternativlösungen benötigen, freuen wir uns auf Ihre Kontaktaufnahme mit dem Verkäufer Yin jederzeit:18013280527（微信同号）。
