I-PEX 83006-100B-01-D 40P Hochgeschwindigkeitssignalübertragung extrem dünnes Koaxialkabelbündel Ersatz

Lösung für extrem dünne, hochdichte elektronische Geräte mit 40PIN extrem feinem Koaxialkabelbündel

Mit der ständigen Entwicklung von Laptops, AR-Brillen, Industriekameras, AI-Visionausrüstung und schnellen Displaymodulen hin zu Leichtigkeit und Kleinheit wird der Raum im Gerät für Kabel und Stecker immer begrenzter. Traditionelle Verbindungsleitungen sehen sich im Bereich des Raumverbrauchs, der Biegeverträglichkeit sowie der Übertragung von Hochgeschwindigkeitssignalen immer höheren ingenieurtechnischen Anforderungen gegenüber, und daher wird das extrem dünne Koaxialkabel zu einer wichtigen Lösung für hochdichte Hochgeschwindigkeitssignalverbindungen.

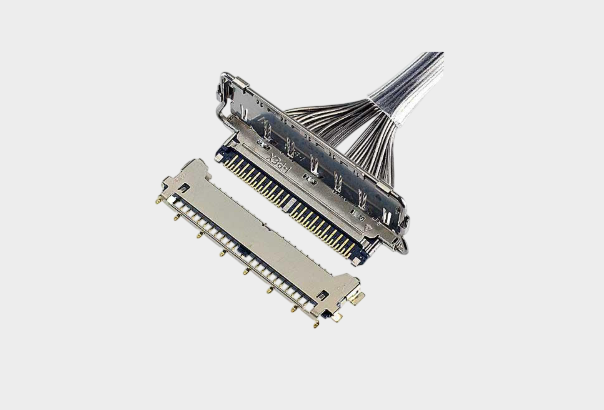

Der vorgestellte Produkt entspricht der I-PEX CABLINE-CX II With Cover Reihe 83006-100B-01-D. Gemäß den offiziellen Produktinformationen von I-PEX gehört dieses Modell zur 40Pin Micro-Coaxial Harness, verwendet 46AWG extrem feinen Koaxialkabelmaterial, hat eine Kabellängen von 300mm, 1-1 Wiring und nutzt die ZenShield type Struktur. Der mitgelieferte CABLINE-CX II Stecker hat einen Kontaktabstand von 0,25mm, 40Pin, horizontalen Ein- und Aussteckmechanismus und verfügt über mechanische Festhaltevorrichtungen, EMI-Schirmung und多点 Erde-Design, ist geeignet für interne Verbindungen in hochgeschwindigen elektronischen Geräten mit begrenztem Raum.

Für Ingenieure ist es bei 83006-100B-01-D nicht nur die Zahl "40PIN", die beachtet werden muss, sondern das gesamte Spezifikationspaket: 40PIN + 0.25mm Pitch + 46AWG Micro-Coaxial + 300mm + 1-1 Wiring. Für Einkäufer bedeutet das, dass bei der Inlandsproduktion, der Optimierung der Lieferkette oder der Entwicklung eines zweiten Lieferanten, eine Kompatibilitätsprüfung um die gesamte Kabelstruktur, den Kabelquerschnitt, den Steckeranschluss, die Länge und die Kabelreihenfolge durchgeführt werden kann, und nicht nur einen Steckerartikel verglichen wird.

Unser Unternehmen kann: 83006-100B-01-D kompatible Ersatz-Kabelbündelungslösungen anbieten. Die Entwicklung, das Prototyping und die Fertigung von extrem dünnen Koaxialkabelbündeln kann gemäß den Anforderungen des Kundenprodukts an Steckeranschlüsse, PIN-Zahlen, Kabeldurchmesser, Kabellängen, Kabelreihenfolge und Anwendung durchgeführt werden.

Warum neigen die Bildmodul der AR-Brillen immer mehr dazu, extrem dünne Koaxialkabel zu verwenden?

AR-Brillen sind einer der typischsten potenziellen Anwendungsfälle für extrem dünne Koaxialkabelbündel. Im Gegensatz zu herkömmlichen Konsumgütern müssen AR-Brillen mehrere Anforderungen gleichzeitig erfüllen, wie Leichtbau, extreme Schmalheit, Tragekomfort, schnelle Bildübertragung und zuverlässige Verdrahtung in begrenzten Räumen. Besonders im Bereich der Bildmodul, Displaymodul, Kameramodul und Hauptkontrollmodul müssen sowohl schnelle Signale übertragen werden als auch die Kabelbündel in engen Strukturen platziert werden können. Daher haben die Abmessungen, die Elastizität, die Abschirmungseigenschaften und die Größe der Stecker einen direkten Einfluss auf die Produktsstrukturgestaltung.

Die Vorteile der extrem dünnen Koaxialkabel liegen darin, dass sie eine separate Signalübertragungsstruktur unter sehr kleinen Kabelquerschnitten ermöglichen und durch die koaxiale Abschirmungshülle helfen, externe elektromagnetische Störungen und die gegenseitige Beeinflussung der Signale zu kontrollieren. Für Geräte wie AR-Brillen, die eine hohe räumliche Empfindlichkeit aufweisen, muss das Kabel nicht nur "funktionieren", sondern auch den Raumbedarf für die optische Einheit, die Bügel, die Drehachse und den internen Strukturraum so gering wie möglich halten. Die Produktpositionierung von I-PEX für das CABLINE-CX II With Cover betont ebenfalls ausdrücklich die geringe Abstandshalterung, die niedrige Einbauhöhe, die EMV-Abschirmung und die Eignung für begrenzte Räume und zeigt besonders die Anwendung des CABLINE Harness in engen Räumen wie Hingehaken.

Daher wird bei der optischen Anlage der AR-Brillen aus ingenieurtechnischer Sicht ein extrem dünnes Koaxialkabel verwendet, nicht einfach weil "das Kabel sehr dünn ist", sondern weil es gleichzeitig die Probleme der schnellen Signalübertragung, der begrenzten Platzverteilung, der Flexibilität der Kabelbündel, der EMI-Kontrolle und der Leichtbauweise des gesamten Geräts lösen muss. Für zukünftige AR/VR/MR-Geräte, intelligente Brillen, miniaturisierte Anzeigemodule und Kameramodule hat das extrem dünne Koaxialkabel eine hohe Anwendungswert.

Bei Produkten, die ähnliche Mikroverbindungen mit einem Pitch von 0,25 mm verwenden, müssen Ingenieure bei der Auswahl besonders auf die Abmessungen der Verbindung, den Durchmesser des Kabels, die Definition der Leitungsreihenfolge, die Abschirmung, die Biegeumgebung sowie die Integrität der Hochgeschwindigkeitssignale achten, während Einkäufer bestätigen müssen, ob der Lieferant über stabile Fähigkeiten bei der Endverbindung von extrem dünnen Koaxialkabelbündeln, Abschirmung und Massenproduktion verfügt.

Drittes, 83006-100B-01-D Projekt parameter und zugehörige Stecker: Was sollten Ingenieure und Einkäufer besonders beachten?

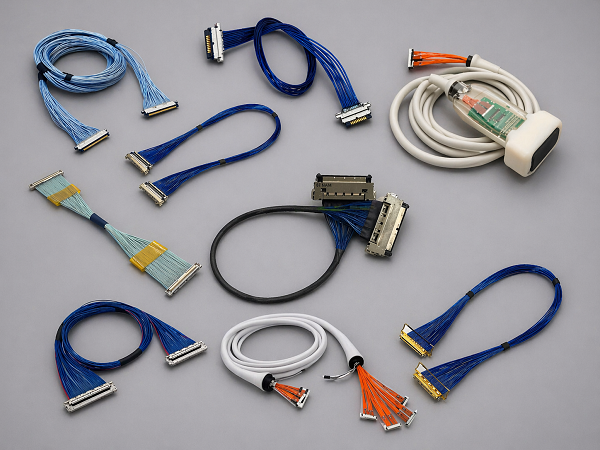

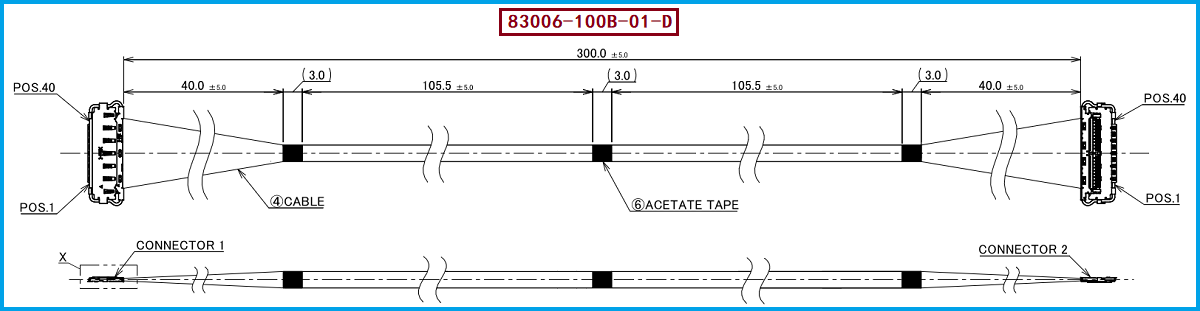

Für die 83006-100B-01-D kann die Spezifikation des Kernkabelbündels präzise zusammengefasst werden: 40PIN, 46AWG Micro-Coaxial, 300mm, 1-1 Wiring, ZenShield Typ. Der dazugehörige CABLINE-CX II With Cover Stecker verwendet eine 40PIN, 0,25mm Kontaktabstand. In den offiziellen I-PEX-Empfehlungen ist der Teilenummer 20974-040T-01 als 40Pin Steckergehäuse zuzuordnen, das also der Kunststoffkörper im Steckerkomponenten des Kabels ist. Der vollständige With Cover Steckerkabelsatz entspricht der Teilenummer 20977-040T-01. Daher sollte bei der Entwicklung von Alternativen oder beim Prüfen der BOM zwischen der "Teilenummer des Steckerkörperkörpers" und der "Teilenummer des vollständigen Plug Cable Assembly" unterschieden werden, um Verwechslungen bei der Beschaffung oder der Ingenieurkommunikation zu vermeiden.

Von den Parameter des Stecker-Plattform看来，CABLINE-CX II With Cover Contact Pitch beträgt 0.25mm，Signal-Pin-Nummer 40，Mated Height 0.83±0.17mm，maximale mit Abdeckung Höhe 1.00mm，Betriebstemperaturbereich -40℃～+85℃；Diese Plattform unterstützt AWG39、AWG44 und AWG46 Micro-Coaxial Cable，dabei werden in den offiziellen Unterlagen besonders Hinweise auf die spezifische Impedanzabstimmung für einige Leiterdurchmesser angegeben. Für 46AWG Kabel wurde auch der Nennstromwert unter den Bedingungen von 0.1A/contact, bis zu 40 contacts angegeben.

Für Hardwareingenieure ist es beim Entwickeln von Kabeln mit der Kompatibilität 83006-100B-01-D ratsam, die tatsächliche Kooperationsbeziehung zwischen PCB-Anschlussbuchse und Stecker Housing am Kabelende, die Definition der 40 PIN, die Richtung von Pin 1, die Drahtanordnung 1-1, die Definition der Kabellänge von 300 mm, den Außendurchmesser des Kabels, die Abschirmung und den mechanischen Raum zu überprüfen; falls die Anwendung schnelle Differentialsignale beinhaltet, sollte eine weitere Überprüfung basierend auf dem tatsächlichen Signalprotokoll, den Impedanzanforderungen und den SI-Testergebnissen durchgeführt werden. Die offizielle Webseite von I-PEX bietet ebenfalls die Produktspezifikationen des CABLINE-CX II, 2D-Diagramme, SI-Testberichte sowie Single/Differential Touchstone-Daten an, die als Referenzmaterialien für die Ingenieurvalidierung dienen können.

Für Einkäufer wird empfohlen, nicht nur nach den drei Parametern "40PIN, 0.25mm, 46AWG" zu substituieren. Was die Kompatibilität wirklich beeinflusst, ist das整套组合, bestehend aus Steckerstruktur + PIN-Anzahl + Pitch + Leiterdicke + Leitungs-länge + Verdrahtung + Abschirmung + Verbindungs-technologie. Unser Unternehmen als Hersteller von extrem dünnen Koaxialkabelbündeln kann um die genannten Parameter herum Musteraufgaben und Kompatibilitätsersatzproduktion durchführen und den Kunden von der Spezifikationsbestätigung bis zur Serienproduktion eine Kabelversorgungslösung bieten.

Vier, Auswahl und Kompatibilität sowie Alternativlösungen Referenz und Empfehlung: Von der Probenauswahl zur Serienbeschaffung

Wenn der Kunde derzeitige Produkte verwendet, die I-PEX 83006-100B-01-D sind, und nach einem kompatiblen Ersatz für ein extrem feines Koaxialkabel suchen, wird empfohlen, zunächst die Spezifikationen des Originalprodukts als Ausgangspunkt zu bestätigen. Für dieses Modell können die zentralen Identifikationsinformationen zusammengefasst werden: 40PIN / 0.25mm Steckerabstand / 46AWG / 300mm / 1-1 Verdrahtung / ZenShield Typ / CABLINE-CX II mit Abdeckung. In der offiziellen Modellliste von I-PEX entsprechen 83004, 83005 und 83006 40Pin, 46AWG, 1-1 Kabelbündeln in den Längen von 100mm, 200mm und 300mm, daher kann bei Bedarf einer Änderung der Kabellänge der zugehörige Längenplan nach der tatsächlichen Montagefläche neu bestätigt werden, ohne die Definition des Steckers und der Verdrahtung einfach zu ändern.

Bei der Entwicklung von kompatiblen Ersatz-Produkten sollten Sie sicherstellen, dass Sie die entsprechenden Komponenten wie Plug Shell, Lock Bar, Cover und PCB-Seite Receptacle überprüfen, wenn der Kunde den Steckverbinder 20974-040T-01 anweist. I-PEX CABLINE-CX II With Cover ist kein einziger Kunststoff-Stecker, sondern ein System, das aus den Komponenten Steckerende, Gehäuse, Sperrhaken, Schirmstruktur und Board-Anschluss besteht. In den offiziell empfohlenen Bauteilen von I-PEX übernehmen 20974-040T-01, 3655-0401, 20975-040T-01, 20977-040T-01 und 20976-040E-01 unterschiedliche Funktionskomponenten.

Für Kunden, die nach einer inländischen Ersatzproduktion, einem zweiten Lieferanten, Kostensenkung oder Diversifizierung der Lieferkette suchen, kann unser Unternehmen nach dem Zielstandard I-PEX 83006-100B-01-D eine kompatible Ersatz-Entwicklung durchführen und sich auf die Abmessungen 40PIN, 0,25mm Pitch, 46AWG, 300mm, 1-1 Wiring und den entsprechenden Kabelstecker 20974-040T-01 konzentrieren, um Probemuster zu matchen und zu produzieren. Für Projektaufträge empfehlen wir, zunächst kleine Probengruppen zu überprüfen, um die mechanische Montage, die Hochgeschwindigkeitssignale, EMI, Zuverlässigkeit und die Serienstabilität zu verifizieren, bevor die Massenproduktion eingeführt wird. Dies verringert sowohl das Risiko des Ersatz-Einführens als auch erleichtert es den Engineering- und Einkaufsabteilungen, eine vollständige Ersatz-Materialverwaltung zu etablieren.

83006-100B-01-D stellt ein Muster für einen hochdichten, ultradünnen 40PIN feinen Koaxialkabelverbund dar, der durch seine 46AWG Kabel, 0,25mm Pitch Stecker und eine 300mm 1-1 Wiring Struktur gekennzeichnet ist und sich für elektronische Geräte mit engem Bauraum und hohen Anforderungen an schnelle Signalverbindungen eignet. Mit der ständigen Entwicklung von AR-Brillen, Mikrodisplay, industrieller Bildverarbeitung, Kameras und AI-Endgeräten hin zu dünnere Formen, wird der Anwendungswert der extrem dünnen Koaxialkabelbündel weiter erhöht. Für Ingenieure und Einkäufer, die nach einem Ersatzlieferanten für I-PEX 83006-100B-01-D suchen, kann unser Unternehmen kompatible Ersatz-Kabellösungen für diesen Typ anbieten und bei Projekten von der Spezifikationsbestätigung, der Probendruck bis hin zur Serienproduktion unterstützen.
