I-PEX 83000-100B-01-D 30P Hochgeschwindigkeits-Signalübertragungs extrem dünnes Koaxialkabelbündel Ersatz

Was ist ein extrem dünnes Koaxialkabelbündel? Die Bedeutung von Micro-Coaxial Harness im Hinblick auf schnelle Signalübertragung und Miniaturisierung

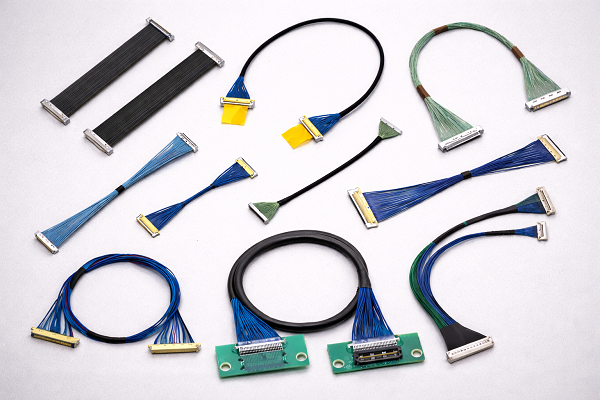

Sehr dünne Koaxialkabelbündel (Micro-Coaxial Cable Harness) sind eine hochdichte Signalkabelbündelung, die durch das Endschalten, Zusammenbauen mehrerer Mikrokoaxialkabel mit präzisen Steckverbindern formed wird. Im Vergleich zu herkömmlichen Mehradratbündeln haben die Kabel in den extrem dünnen Koaxialkabelbündeln in der Regel unabhängige Leiter, Isolationslagen, Abschirmungen und Außenstrukturen, was die Übertragung mehrerer hochgeschichteter Signale in sehr begrenzten Installationsräumen ermöglicht und sie daher besonders für elektronische Geräte geeignet sind, die hohe Anforderungen an den Raum, den Kabeldurchmesser, die Signalintegrität und die Verbindungssicherheit haben. Zum Beispiel nutzt die本次 Produkt die Reihe I-PEX CABLINE-CAL mit einem Kontaktabstand von 0,4 mm, horizontaler Einsteckstruktur, einer Mated Height von 0,73 ± 0,07 mm und unterstützt 30 Pin, 40 Pin sowie Micro-Coaxial Cable-Spezifikationen wie AWG38, AWG40, AWG42, AWG44. Die offiziellen Unterlagen geben auch Referenzwerte für die Hochgeschwindigkeitsübertragung von 40 Gbps/lane PAM3 für CABLINE-CAL unter bestimmten Testbedingungen an, wobei die Testbedingungen aus einem 30-Pin-Stecker, AWG #40, 45Ω Micro-Coaxial Cable und einer Kabellänge von 100 mm bestehen.

Für Ingenieure ist es nicht einfach, extrem dünne Koaxialkabel nur "normale Kabel zu verkleinern", ihr Design und die Herstellung erfordern eine umfassende Betrachtung von Faktoren wie Drahtspecifikationen, Impedanz, Signalintegrität, Endstückgenauigkeit, Steckerpassung, Kabellängen und dem internen Verdrahtungsbereich des Geräts; für Einkäufer muss besonders darauf geachtet werden, dass spezifische Materialnummern, Pin-Zahlen, Draht AWG, Länge, Verbindungsmethoden an beiden Enden sowie die Steckermodelle mit dem ursprünglichen Design übereinstimmen. Das本次针对的 I-PEX 83000-100B-01-D gehört zur CABLINE-CAL 30 Pin 1-1 Struktur extrem dünnes Koaxialkabel, die offizielle Modellbeschreibung entspricht einem 40AWG Micro-Coaxial Cable, L=300mm. Das bedeutet, dies ist ein 30-Fäden, 40AWG, 300mm, beide Enden verbundenes extrem dünnes Koaxialkabel, das für interne Verbindungen in Geräten geeignet ist, die eine Miniaturisierung des Kabels, eine hohe Dichte und schnelle Signalübertragung erfordern.

I-PEX 83000-100B-01-D ist ein extrem dünnes Koaxialkabelbündel der CABLINE-CAL Serie mit 30 Pins, 40 AWG, 300 mm Länge und einer 1-1 Struktur. Der zugehörige Steckverbindermodell ist 20777-030T-01. Diese Art von Produkt ermöglicht durch die Kombination von Mikrokoaxialkabeln mit hochdichten Präzisionssteckverbindern die Übertragung mehrerer Signale in begrenztem Raum und ist für elektronische Geräte geeignet, die Anforderungen an die Kabelgröße, die Verbindungsdichte und den Hochgeschwindigkeitssignaltransport haben. Für Kunden, die nach einem zweiten Lieferanten, einem inländischen Ersatz oder einer maßgefertigten Lösung für extrem dünne Koaxialkabel suchen, kann unser Unternehmen um 83000-100B-01-D herum die Entwicklung und Fertigung von kompatiblen Ersatz-Kabelbündeln durchführen und kann nach der tatsächlichen Projektanforderung des Kunden weiter spezifische Bestätigungen und Probentests durchführen. Die Produktparameter und Modellinformationen in den offiziellen I-PEX-Dokumenten können als Auswahlreferenz dienen, die endgültige Ersatz-Produkte sollten jedoch nach den von beiden Seiten bestätigten Engineering-Diagrammen, Probentests und tatsächlichen Anwendungsvalidierungsergebnissen bestimmt werden.

Ich bin【Kunshan JieKang Fu Precision Electronic Cable Network】，Spezialisiert auf den Einsatz von hochgeschwindigkeitsfeinen Koaxialkabelbündeln und -steckern, bietet unser Unternehmen reife Alternativlösungen und Engineering- sowie Produktunterstützung an. Bei Bedarf kontaktieren Sie bitte: Zhang Manager18913228573（WeChat gleicher Nummer）。
