I-PEX 82875-100B-02-D 40P Hochgeschwindigkeits-Signalübertragungs extrem dünnes Koaxialkabelersetzung

40Pin Hochdichte Design: Geeignet für schnelle Signalverbindungen in begrenzten Räumen

In Notebooks, Display Modules, Narrow-Bezel Devices, Camera Modules, and other miniaturized electronic devices, the internal space of the devices becomes increasingly compact, while the requirements for signal integrity, cable flexibility, and connection reliability for high-speed data transmission are getting higher and higher. Compared with ordinary multi-core cables, extremely thin coaxial cables achieve a reasonable layout of signal conductors and shielding structures through coaxial structures, realize multi-channel, high-density signal connections within a limited space, and thus become an important solution for internal interconnection in many precision electronic devices.

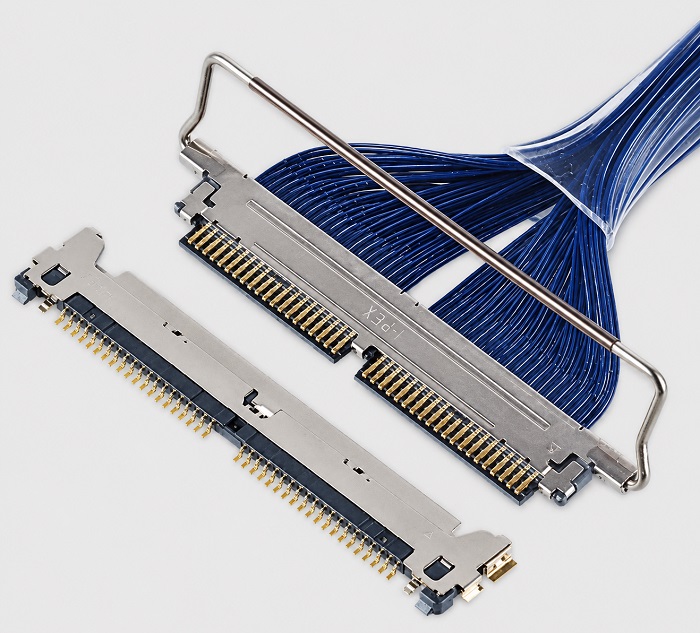

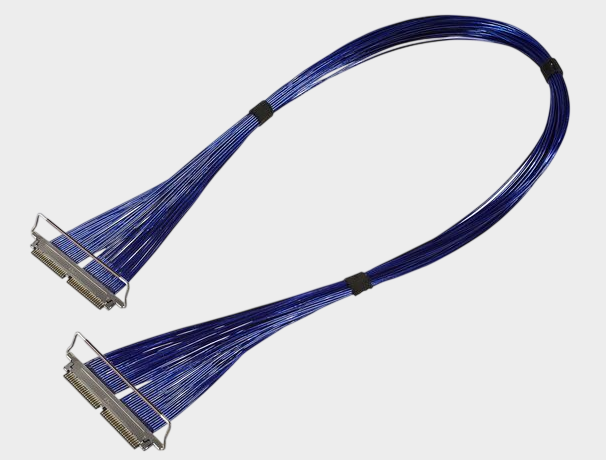

Das vorgestellte Produkt ist das I-PEX 82875-100B-02-D extrem dünne Koaxialkabelbündel, das zur CABLINE®-CAL 40Pin Micro-Coaxial Harness-Serie gehört, Länge 100mm, verwendet 40AWG extrem dünne Koaxialkabel, und die Verbindungskomponente am Kabelende ist das Modell 20777-040T-01. Laut den offiziellen Informationen von I-PEX verwendet CABLINE®-CAL einen Kontaktabstand von 0,4mm und eine horizontale Einsteckstruktur, unterstützt 30Pin und 40Pin und unterstützt Micro-Coaxial Cable-Spezifikationen wie AWG38, AWG40, AWG42, AWG44; in der offiziellen Bewertungsliste ist die Spezifikation 82875-100B-02-D mit 40Pin, 40AWG, 100mm klar aufgeführt.

Aus der Perspektive des Ingenieurwesens ermöglicht die Kombination einer 40Pin-Hochdichte-Struktur mit extrem feinen 40AWG-Coaxialkabeln eine Multi-Channel-Signalverbindung in einem kleineren Installationsraum. Für Entwicklungsingenieure ist es nicht nur wichtig zu beachten, "ob eine Verbindung möglich ist", sondern auch Kabelgröße, Ausgangsart, Pin-Zuweisung, Steckerstruktur, Kabelspezifikationen sowie die Aspekte der Impedanz und Signalintegrität, die mit schnellem Signaltransport in Verbindung stehen; für Einkäufer muss weiter geprüft werden, ob die alternativen Kabel in Bezug auf Modell, Stecker, Anzahl der Pins, Länge und Kabelspezifikationen präzise mit der bestehenden Lösung übereinstimmen.

Zweite, Struktur und Vorteile extrem dünner coaxialer Leitungen: Warum ist Kabel mit 40AWG für hochdichte präzise Verbindungen geeignet?

Ein extrem feines Koaxialkabel verfolgt im Wesentlichen die grundlegenden Strukturprinzipien des Koaxialkabels, d.h. es besteht aus einem Zentralleiter, einem Isolationsmedium, einem Schirm und einem externen Schutzkonstruktion. Im Vergleich zu einem herkömmlichen Einzelleder oder einem Mehrdraht-Drähtenpaket ermöglicht die Koaxialstruktur, dass der Signalübertragungsweg und die Schirmung beibehalten werden eine relativ stabile geometrische Beziehung, weshalb sie im Hochfrequenz- und Hochgeschwindigkeitsanwendungen mehr Vorteile bietet, um Impedanzkontrolle durchzuführen und äußere Störungen sowie den gegenseitigen Einfluss der Kanäle zu verringern.

Wenn Kabel weiter verfeinert werden und eine extrem dünne Spezifikation wie 40AWG erreichen, ist einer ihrer größten Vorteile, dass sie den Raumbedarf der Kabelbündel erheblich reduzieren können, sodass mehr Signalkanäle konzentriert in begrenzten Geräten angeordnet werden können. Nach den offiziellen CABLINE®-CAL-Daten von I-PEX unterstützt diese Reihe Kabel mit AWG38 bis AWG44 Micro-Coaxial Cable und gibt für schnelle Übertragungen Testbedingungen wie 40AWG Micro-Coax, 45Ω, 100mm an; gleichzeitig ist das Produkt mit einem Abstand von 0,4mm und einer niedrigen Einbauhöhe gestaltet, und die offizielle Webseite zeigt an, dass die Referenzübertragungsfähigkeit bis zu 40Gbps/lane PAM3 betragen kann. Es ist zu beachten, dass diese schnellen Übertragungsdaten Referenztestbedingungen in den Datenblättern des Steckverbinders sind, und die tatsächliche Leistung des Gesamtsystems muss noch mit spezifischen Kabeln, PCB, Steckverbindern, Signalprotokollen und Systemdesignen überprüft werden.

Für Ingenieure bedeutet die Auswahl von extrem dünnen Koaxkabeln nicht nur, dass "je dünner desto besser" ist. Es muss eine umfassende Abwägung zwischen Durchmesser, Impedanz, Übertragungsleistung, mechanischer Festigkeit, Fertigungstechnik und Anwendungsumgebung vorgenommen werden. Besonders in Hochgeschwindigkeitssignalanwendungen ist die Impedanzkonstanz und die Signalintegrität sehr wichtig; wenn es Abweichungen in der Kabelstruktur, der Steckverbindungstechnik oder der Kompatibilität der Stecker gibt, bedeutet dies nicht zwangsläufig, dass das gesamte Kabelbündel den Anforderungen an schnelle Signale des Endgeräts gerecht wird. Daher liegt der eigentliche technische Wert von extrem dünnen Koaxkabelbündeln darin, die extreme Verdünnung, hohe Dichte, Signalübertragung und präzise Steckverbindung zu kombinieren.

Drei, Kompatibilitätsersatz für Ingenieure und Einkäufer: Von reinem „Ersetzen“ zum vollständigen Kabelbaumabgleich

Für Kunden, die nach einem Ersatz für die I-PEX CABLINE®-CAL-Serie suchen, kann in der Praxis der tatsächlichen Beschaffung und Ingenieurverwendung nicht einfach nach "40Pin, 100mm" ersetzt werden, sondern es müssen gleichzeitig Stecker, Kabelspezifikationen, Pin-Zuweisung, Länge, Ausgangsstruktur und tatsächliche Anwendungsanforderungen überprüft werden. Für dieses Produkt gilt die Kernkorrespondenz: Sehr dünnes Koaxialkabelproduktnummer/Modell: I-PEX 82875-100B-02-D; Kabelende-Steckermodell: 20777-040T-01; Kabelspezifikation: 40AWG Micro-Coax; Kabelgröße: 100mm; Pin-Zahl: 40Pin. Die offiziellen Dokumente von I-PEX listet auch 82875-100B-02-D als Evaluationskabelnummer für CABLINE-CAL 40Pin, 40AWG, 100mm, 1-N Struktur.

Unser Unternehmen bietet: I-PEX 82875-100B-02-D-Kompatibilitätsersatzkabellösung, gerichtet auf Kunden, die eine Inlandsersatz, Diversifizierung der Lieferkette, Kostensenkung oder Einführung eines zweiten Lieferanten benötigen. Basierend auf den vom Kunden bereitgestellten Originalproduktmodellen, Engineering-Dokumenten, Mustern und spezifischen Anwendungsanforderungen, kann die Übereinstimmungsentwicklung und -herstellung von extrem dünnen Koaxialkabelbündeln erfolgen.

Für Entwicklungsingenieure ist es beim Einführen alternativer Lösungen ratsam, die Struktur der 40AWG-Leiter des ursprünglichen Kabelbündels, die Typen der Stecker und die Definition der 40Pin-Interfaces zu bestätigen, und die tatsächliche Überprüfung der Kabellängen, Leitungsreihenfolgen, Verbindungsarten, Impedanzen und der Leistungsfähigkeit von Hochgeschwindigkeitssignalen durchzuführen; für Einkäufer bedeutet dies, von einem umfassenden Supply-Chain-Perspektiv von "Originalmodell - Stecker - Kabel - Länge - Menge - Qualitätsanforderungen" aus zu bestätigen, anstatt nur nach Erscheinungsbild oder einer einzigen Materialnummer zu kaufen. Dies kann das Risiko von Inkompatibilitäten bei den Schnittstellen, Fehlern in der Leitungsreihenfolge oder nicht erfüllten Signalleistungsanforderungen während des Einführens alternativer Produkte verringern.

Vier, Auswahl und Kompatibilität sowie Alternativlösungen Referenz und Empfehlung: Was muss bei der Ingenieurbestätigung und dem Einkaufsimport beachtet werden?

Bei der Auswahl eines kompatiblen Ersatzes für das I-PEX 82875-100B-02-D ist es zunächst erforderlich, die Pin-Zahl und die Konstruktion des Steckverbinders zu überprüfen. Dieses Produkt entspricht dem CABLINE®-CAL 40Pin-Konzept, und der Steckermodell am Kabelende ist 20777-040T-01; auch im offiziellen Materialnummerkatalog von I-PEX wird das 40Pin Plug Housing 20777-040T-01 aufgeführt. Weiterhin ist es erforderlich, die Kabelspecifikation zu überprüfen, da dieses Produkt ein extrem feines 40AWG Koaxialkabel verwendet. Es darf nicht einfach ein normales Flat cable oder andere AWG-Spezifikationskabel direkt ersetzt werden, da unterschiedliche Durchmesser und unterschiedliche Koaxialstrukturen die Impedanz, die Signalintegrität, die mechanischen Abmessungen sowie die Endverbindungstechnik beeinflussen können.

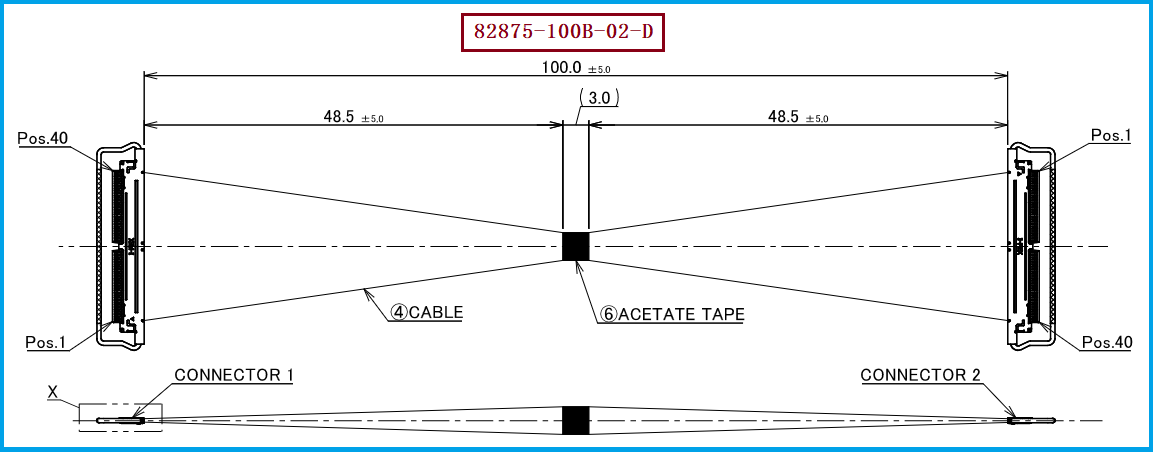

In Bezug auf die Länge beträgt das Produkt 100 mm, und es wird empfohlen, bei der tatsächlichen Ersatz, die effektive Länge des ursprünglichen Kabelbündels, die Richtung der beiden Steckerenden und die Ausgangsform zu überprüfen. Gleichzeitig sollte auch die Pin-Zuweisung des ursprünglichen Produkts und das Männlich-Weiblich-Match der Geräte-Ende bestätigt werden. Für Hochgeschwindigkeitssignalanwendungen wird empfohlen, im Ingenieurierungsvalidierungsstadium nach der tatsächlichen Arbeitsfrequenz, dem Protokoll und der Systemarchitektur Signalintegritätstests durchzuführen, anstatt nur auf die "normale Verriegelung des Steckers" als letztendliche Kompatibilitätsentscheidungsgrundlage zu vertrauen.

Von den öffentlich verfügbaren Informationen von I-PEX aus gesehen, gibt es für CABLINE®-CAL verschiedene Evaluationskabelspezifikationen, wie 30Pin, 40Pin sowie 100mm, 200mm, 300mm und so weiter. Zum Beispiel gehören zur 40Pin 40AWG-Serie verschiedene Längenmodelle wie 82875-100B-02-D, 82438-100B-02-D, 82876-100B-02-D. Daher kann, wenn der Kunde derzeit nicht die 100mm-Spezifikation verwendet, sondern ein anderes Produkt der gleichen Serie in einer anderen Länge oder Pin-Zahl, auch nach Pin-Zahl, AWG, Stecker, Länge, Ausgangsstruktur und elektrischen Eigenschaften usw. entscheidende Parameter neu abgestimmt werden, ohne dass empfohlen wird, nur nach dem Produktseriennamen zu beurteilen, ob ein direkter Ersatz möglich ist.

I-PEX 82875-100B-02-D ist ein typisches 40Pin, 40AWG, 100mm feines Koaxialkabelset, das mit dem Stecker 20777-040T-01 verwendet wird. Seine Hauptmerkmale konzentrieren sich auf die hohe Dichte der 40Pin-Verbindung, das 40AWG feine Koaxialkabel, die kurze Länge des Kabelbündels und die miniaturisierte Steckerstruktur. Die offiziellen CABLINE®-CAL-Produktinformationen von I-PEX zeigen, dass diese Reihe eine 0,4mm-Abstandshalterung, horizontale Einsteckung und niedrige Einbauhöhe verwendet und verschiedene Micro-Coaxial Cable-Spezifikationen unterstützt. Für Kunden, die sich im Prozess der Ersatz-Produktion von Kabelbündeln, der Entwicklung von zweiten Lieferanten, der Kostensenkung oder der Sicherstellung der Lieferkette befinden, liegt der Schlüssel des Ersatz-Produkts nicht nur in der „ähnlichen Größe“, sondern in der umfassenden Bestätigung aus mehreren Dimensionen wie Steckerpassung, 40AWG feines Koaxialkabelmaterial, Pin-Zuweisung, Kabelbündellänge, Endverbindungstechnik und tatsächlicher Signalleistung. Angesichts der professionellen Fertigungskompetenz von feinen Koaxialkabelbündeln kann unser Unternehmen eine kompatible Ersatz-Kabelbündel-Lösung für I-PEX 82875-100B-02-D anbieten und kann nach den spezifischen Projektanforderungen des Kunden Musteraufträge entwickeln, Parameter bestätigen und in Massen produzieren, um eine flexiblere Kabelbündel-Lieferlösung für Ingenieurforschung und -auswahl zu bieten.

Ich bin【Kunshan Jiecong Fu Precision Electronic Cable Network】Wenn Sie eine Auswahl von extrem dünnen Koaxialkabelbündeln, Produktbeschaffung, Forschung und Entwicklung oder Alternativlösungen benötigen, freuen wir uns auf Ihre Kontaktaufnahme mit Herrn Zhang:18913228573（微信同号）。
