Woher kommt die Störung in extrem dünnen Koaxialkabelbündeln? Wichtige Faktoren, die Ingenieure berücksichtigen müssen

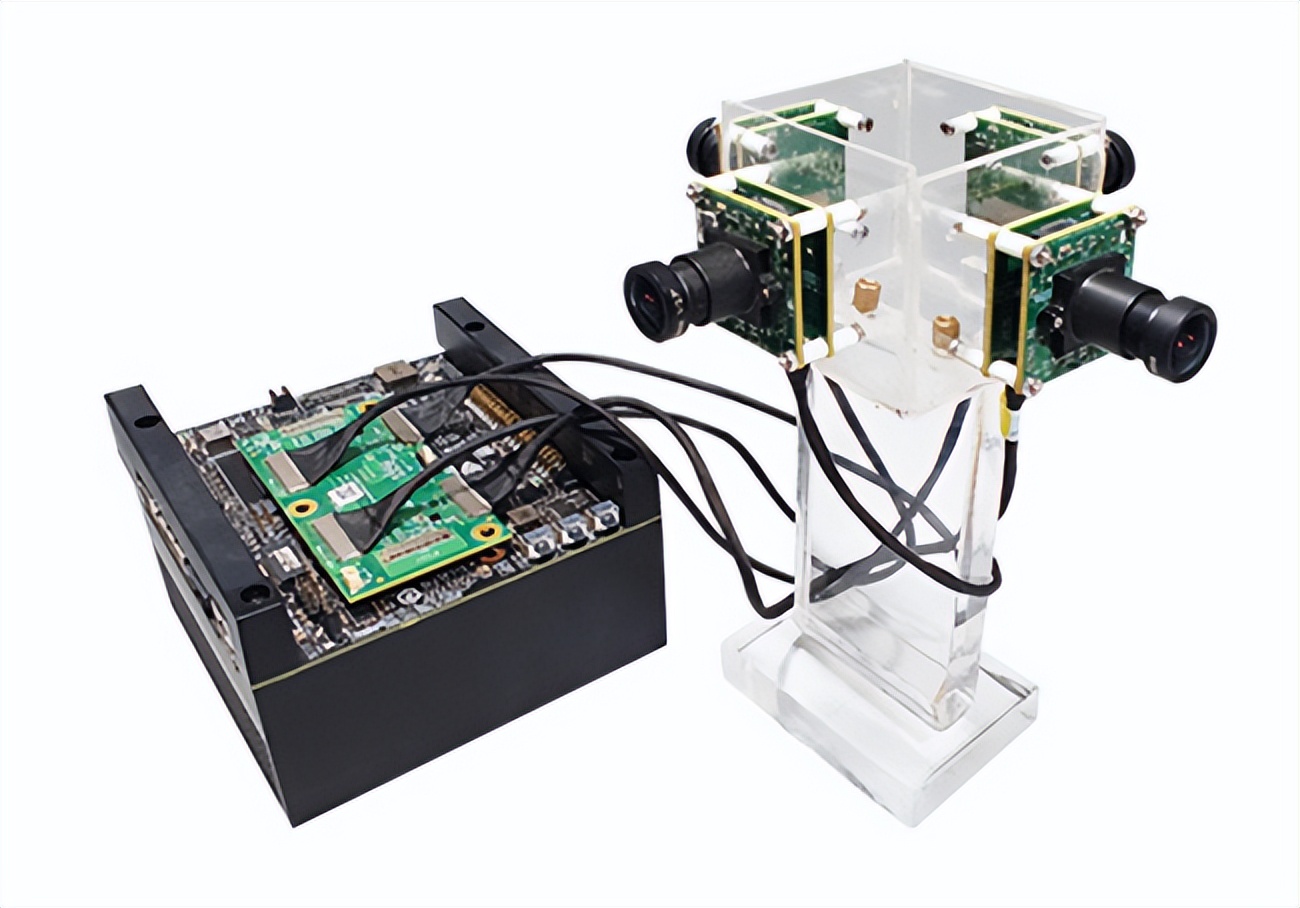

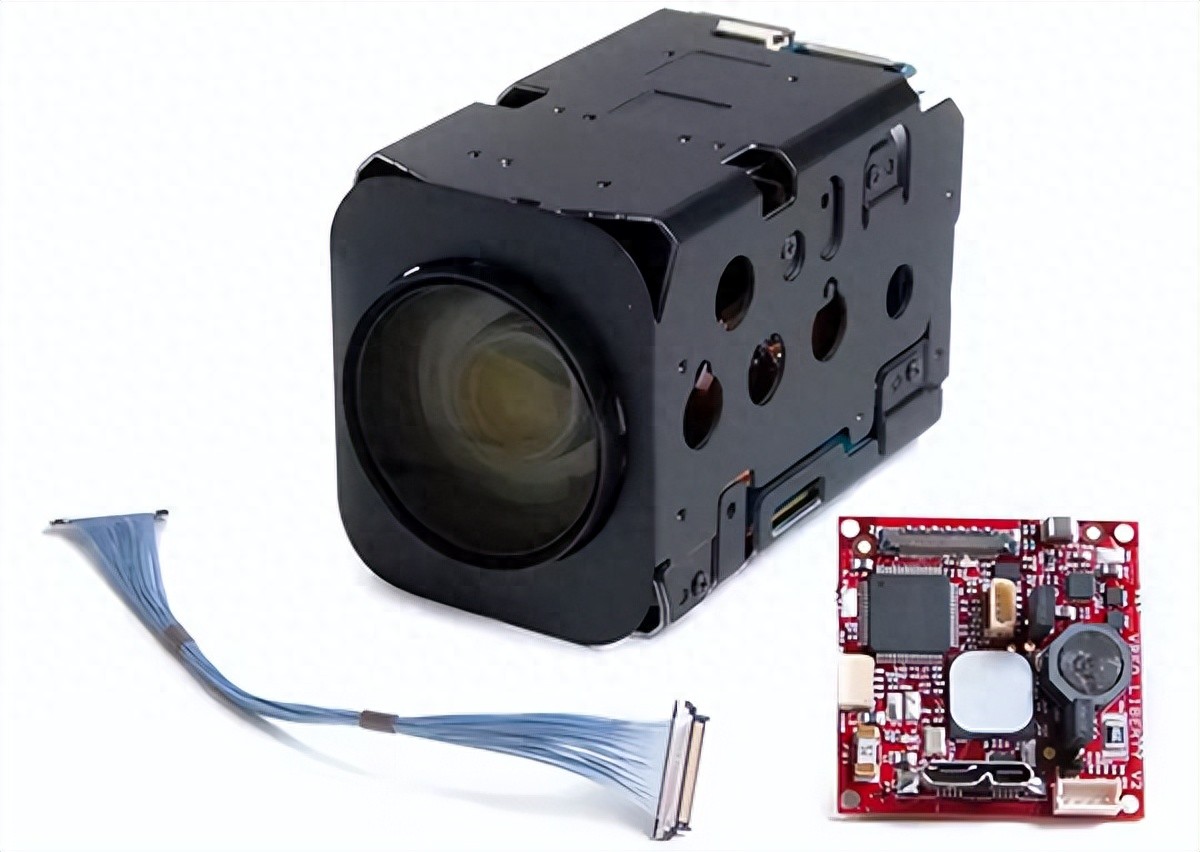

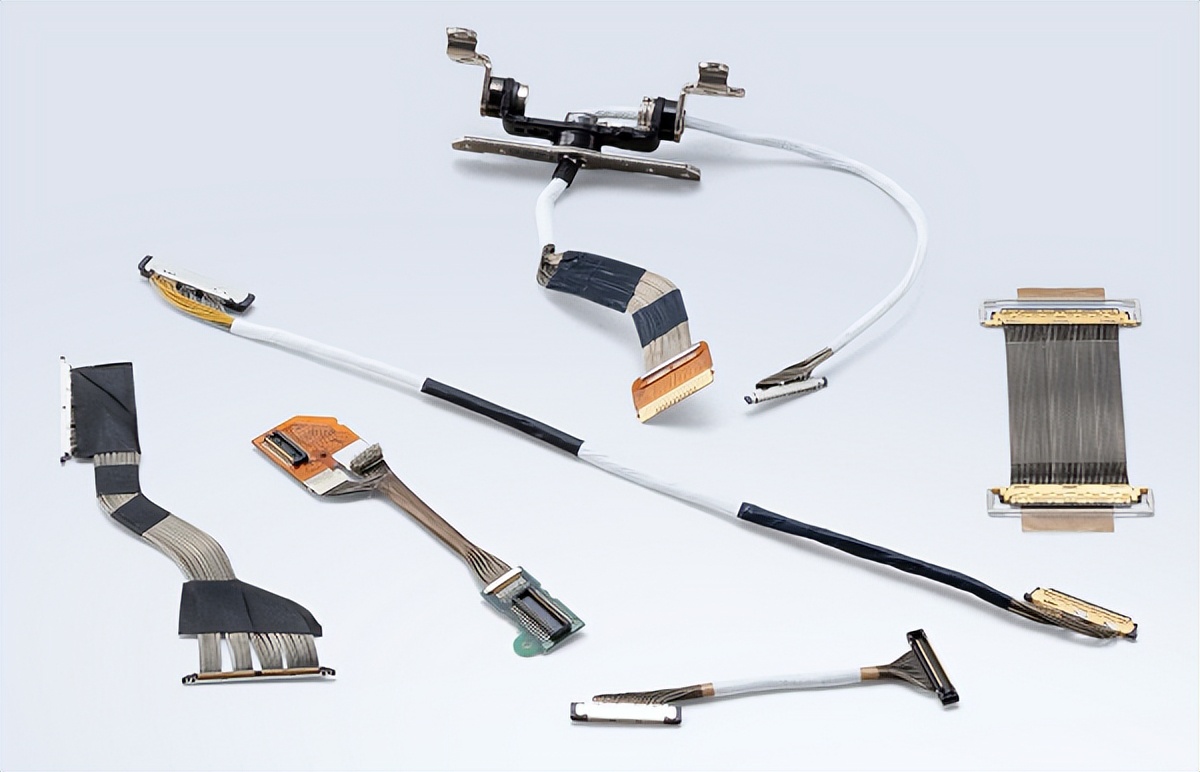

Mit der ständigen Entwicklung hin zur Hochgeschwindigkeit und Kleinheit der elektronischen Systeme werden extrem dünne Koaxialkabelbündel (micro coaxial cable) in vielfältigen Anwendungen wie Kamera-Modulen, Fahrzeugelektronik, VR/AR-Geräten, Chip-Testsystemen und internen Verbindungen in Servern breit eingesetzt. Obwohl sie Vorteile wie eine kompakte Größe, eine hohe Bandbreite und starke Abschirmung bieten, bleibt das Störungen (crosstalk) in der Praxis eine nicht zu vernachlässigende Designherausforderung.

Was ist Störung?
Störungen durch Querfeldeinflüsse sind schnelle Änderungen elektromagnetischer Felder auf einer Signalleitung, die in nahegelegene Leitungen koppeln und störungsfreie Signale in andere Kanäle mischen. In extrem dünnen koaxialen Kabelbündeln tritt diese Art von Störung aufgrund der kleinen Leitungsdurchmesser, hohen Dichte und schnellen Übertragungsgeschwindigkeit leichter auf. Häufige Auswirkungen umfassen:
1.1 Signal jitter increases, eye diagram opening decreases
1.2 Der Empfänger zeigt Rauschen und Störspannungen an, manchmal auch falsche Signale.
1.3 System error rate increased, reliability of data link decreased

Zweite Frage: Hauptursachen für Crosstalk
2.1 Der Abstand zwischen den Linien ist begrenzt: Mikro-Kabelbündel sind oft stark integriert, und wenn mehrere Kabelbündel parallel angeordnet sind, nimmt das Risiko der elektromagnetischen Kopplung zu.
2.2 Unkontinuierliche Impedanz: In Verbindungskomponenten, Schweißpunkten und Übergangsplattenbereichen führt eine Impedanzänderung zu parasitären Effekten, die das Koppelungsproblem verschärfen.
2.3 Unzureichende Rückflussspur: Wenn mehrere Signalleitungen denselben Erdungsschleifennutzung teilen, kann es zu einer gemeinsamen Modulationskopplung kommen, was zu einer Erhöhung des Störniveaus führt.
2.4 Signal frequency high and edge steep: The faster the rising and falling edges, the richer the spectral components, and the stronger the interference on adjacent bundles.

Drei, gebräuchliche Strategien zur Verringerung der Störungen
3.1 Materialauswahl und Abschirmungsoptimierung: Hochwertiges micro Koax-Kabelmaterial wird verwendet und bei Bedarf eine mehrschichtige Abschirmungsstruktur hinzugefügt, um die Isolierung zu verbessern.
3.2 Verändern der Verdrahtungsstruktur: Versuchen Sie, lange Parallelverkabelungen zu reduzieren, die Abstände zwischen den Drähten适当 zu vergrößern, oder die Verdrahtung zu wechseln, um die Kopplung zu verringern.
3.3 Optimierung des Erdungssystems: Für jede Hochgeschwindigkeitsleitung eine relativ unabhängige stabile Rückflussspur bereitstellen, um Koinzidenzstörungen durch die gemeinsame Erdung zu vermeiden.
3.4 Impedanzkontinuitätssteuerung: Stellen Sie sicher, dass die Übergangsfläche imInterface-Bereich fließend ist und verwenden Sie angemessene Abschirmungen, um Hochfrequenzreflexionen und Störungsanteile zu unterdrücken.
3.5仿真与 Testen stärken: Durch Vorabbewertung der Koppelungstrends mit Simulationswerkzeugen, Validierung und Anpassung durch Oszillogramme, Fehlerquote und andere Indikatoren.

Sehr feine coaxiale Stränge werden aufgrund ihrer hohen Dichte und Leistungsfähigkeit in verschiedenen schnellen Verbindungsanwendungen breit eingesetzt. Allerdings wird die Stabilität des Systems direkt beeinträchtigt, wenn das Problem der Crosstalk nicht angemessen im Design kontrolliert wird. Nur durch eine umfassende Optimierung in den Phasen der Leitung, Anordnung, elektromagnetischen Struktur und der Testbestätigung kann sichergestellt werden, dass ihre Leistung voll entfaltet wird.
Ich bin[Suzhou Huichengyuan Electronic]Jährlich tief in der Anpassung und Entwicklung von Hochgeschwindigkeits-Signal-Kabelbündeln und extrem dünnen Koaxialkabelbündeln verankert, erfahren in der Bereitstellung zuverlässiger und hoch konsistenter Verbindungslösungen für verschiedene Anwendungen. Für weitere Beratung herzlich willkommen zum Kontakt.Yin Manager 18913280527（WeChat same number）。
