LVDS-Intern-Interkonnektivitätsoptimierung: Hochleistungs-Signalkabelkonzept

In modern electronic devices, the speed and stability of signal transmission directly affect the overall performance of the entire machine. LVDS (Low Voltage Differential Signal) is still the mainstream method for internal high-speed transmission in display modules, vehicle-mounted systems, and industrial cameras, etc. As devices become thinner and more compact, how to ensure signal integrity in limited space has become a key issue. Extremely thin coaxial cables (micro coaxial cable) have gradually become the focus of engineers due to their excellent high-speed transmission performance and shielding capabilities.

---

LVDS-Signalmerkmale

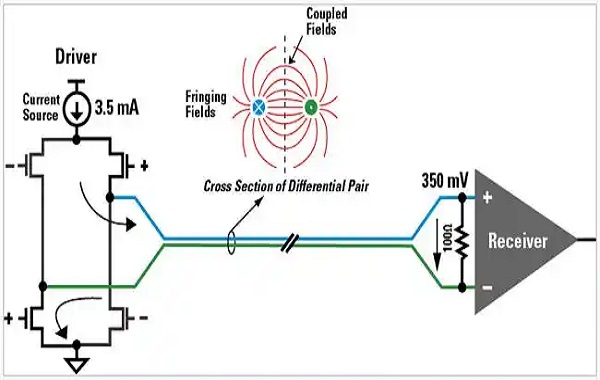

LVDS verwendet geringen Spannungsunterschied Differenztransmission, und das Paar Signalkabel kann äußere Störungen wirksam abschirmen. Es verfügt über Vorteile wie geringen Stromverbrauch, niedrigen Rauschen, hohe Geschwindigkeit und starke Störfestigkeit und wird breit angewendet in Displaypanelen, Kamera-Modulen und industriellen Visionssystemen. Seine Leistung ist stark von der Kabelstruktur abhängig, Unausgewogenheit der Impedanz, Crosstalk oder Signalabnahme können zu Systemunstabilität führen, insbesondere in Hochgeschwindigkeits- und hochdichtigen Anwendungen, sind Anforderungen an das Kabel besonders streng.

---

Zwei, Vorteile der extrem dünnen Koaxialbündel

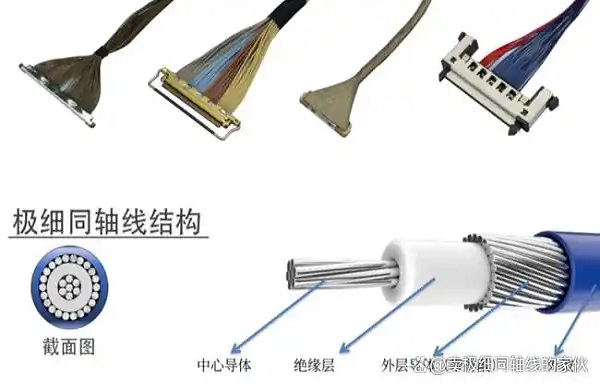

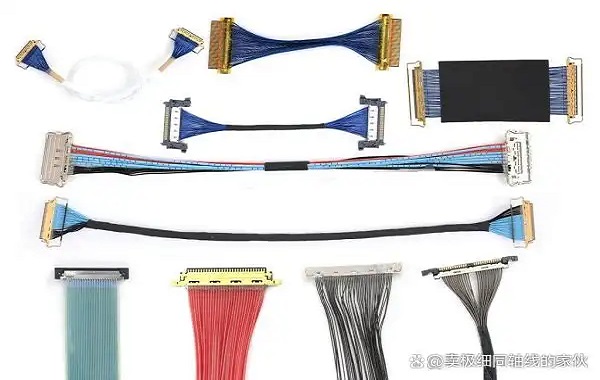

Sehr dünne koaxiale Bündel bestehen aus einem Leiter, Isolationslage, Abschirmung und Außenmantel, haben einen extrem kleinen Durchmesser und können in engen Räumen dicht verlegt werden. Sie besitzen den Vorteil einer unabhängigen Abschirmung zur Verringerung von Störungen, präziser Impedanzkontrolle zur Reduzierung von Reflexionen, Anpassung an Hochfrequenz- und Hochgeschwindigkeitsübertragungen sowie Flexibilität und Kompaktheit zur einfachen Verlegung in engen Räumen. Im Vergleich zu traditionellen Twisted Pair oder FFC-Drähten können sie in Umgebungen mit hohem Tempo, hoher Dichte und starken Störungen die Integrität und Stabilität der Signale erheblich verbessern.

---

Dreifach, ist dies die beste LVDS-Lösung?

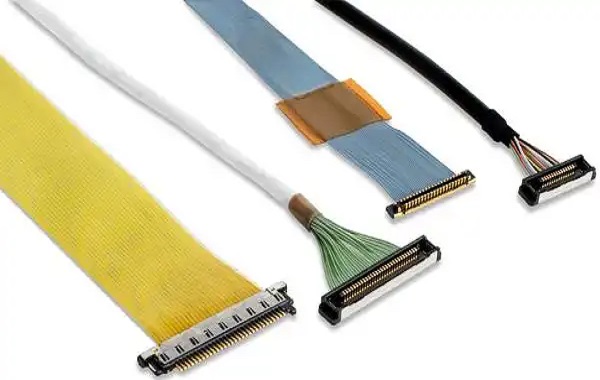

Sehr dünne coaxiale Kabelbündel sind nicht die einzige Wahl für alle LVDS-Anwendungen. Ihr Preis und die Verdrahtungskomplexität sind höher als bei Twisted Pair oder FFC-Kabeln, und ihre Flexibilität ist geringer, sowie eine höhere Symmetrieanforderung an die Adernpaare. Insgesamt ist ein sehr dünnes coaxiales Kabelbündel in Anwendungen mit hoher Systemspeed, starkem Störfeld oder begrenztem Raum die beste Lösung; in Szenarien mit mittlerer Geschwindigkeit, niedrigem Störfeld oder kostensensitiven Anforderungen haben jedoch geschirmte Twisted Pair oder FFC-Kabel nach wie vor Vorteile.

---

Sehr dünne Koaxialbündel zeichnen sich in der LVDS-Hochgeschwindigkeitssignalübertragung aus, sie können unter hohen Frequenzen, hohen Geschwindigkeiten, starkem Störfeld und begrenztem Raum die Signalintegrität und die Störfeldtoleranz erheblich verbessern und sind die bevorzugte Lösung für den Entwurf hochwertiger Geräte. Mit der Verkleinerung der Geräte und der Erhöhung der Signalgeschwindigkeit wird ihr Anwendungspotenzial weiter wachsen.

Ich bin[Suzhou Huichengyuan Electronic Technology]Langfristige Konzentration auf die Design und Anpassung von Hochgeschwindigkeits-Signal-Kabelbündeln und extrem dünnen Koaxialkabelbündeln, bestrebt, den Kunden stabile und zuverlässige Hochgeschwindigkeits-Interconnect-Lösungen zu bieten. Für Beratung kontaktieren Sie bitteYin Manager: 18913280527 (WeChat same number)。
