In modern electronic devices, high-speed signal transmission imposes stricter requirements on cable performance. As a key component applied in scenarios such as chip testing, camera module, and display connection, extremely thin coaxial cables (Micro Coaxial Cable) have gradually become the core solution for high-speed interconnection due to their small size, low loss, and good wiring ability. So, what factors affect its transmission rate limit?
Wie bestimmt die Kabelstruktur die Höchstgeschwindigkeit?

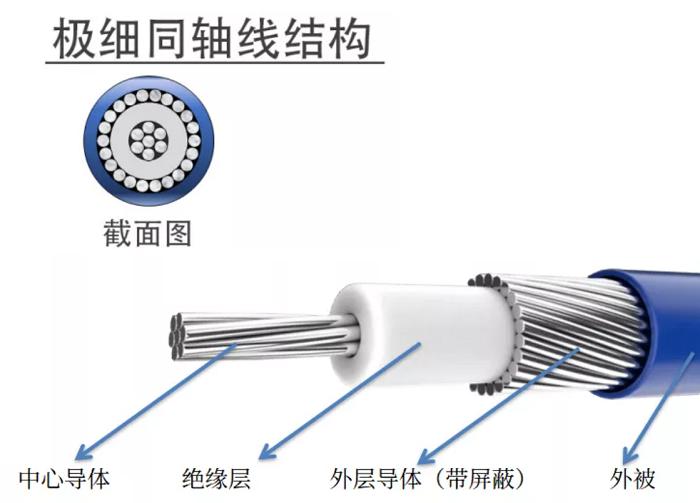

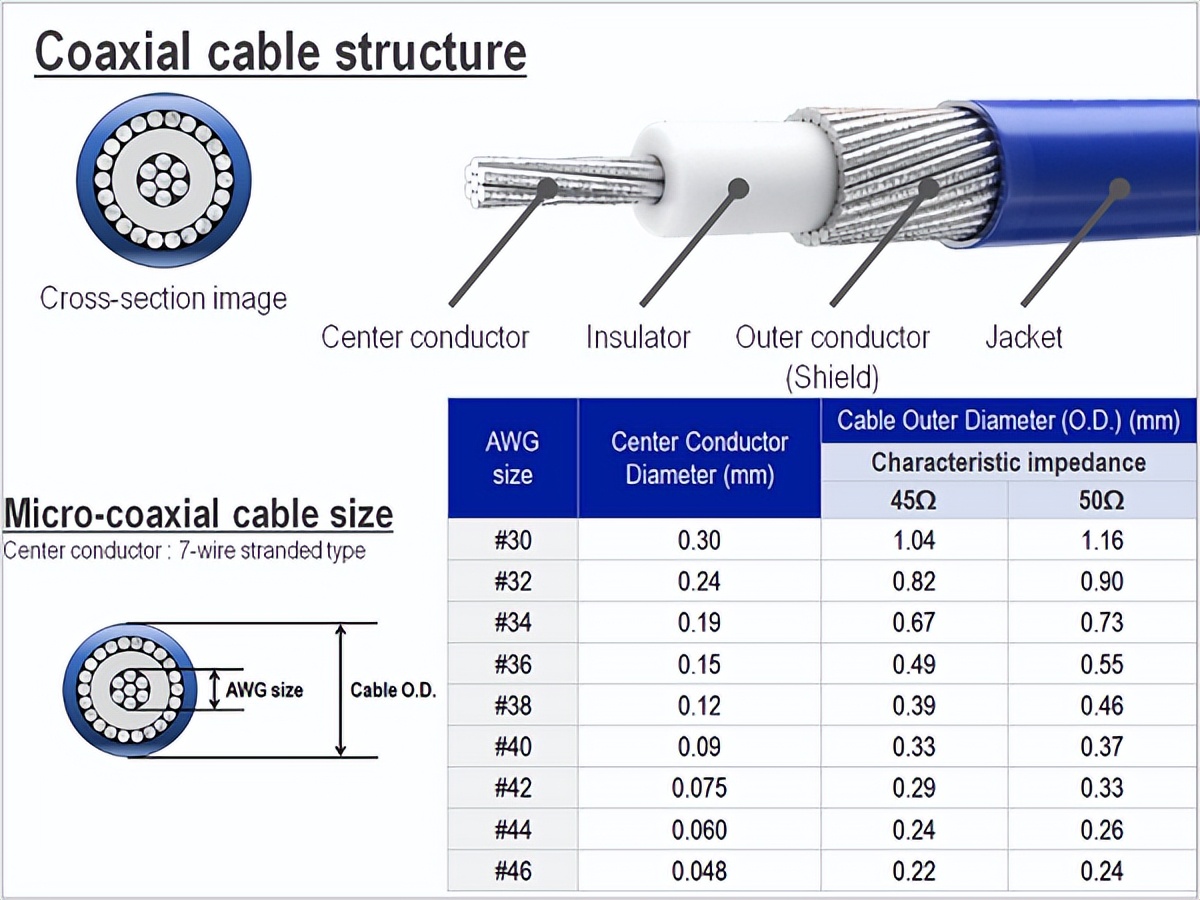

Sehr dünne Koaxialkabel bestehen aus einem Zentralleiter, einem Isolationsmaterial, einem Abschirmungsblech und einem Außenmantel. Je dünner der Zentralleiter, desto begrenzter ist die Bandbreite, die er tragen kann. Durch die Auswahl von Materialien mit niedrigerer Dielektrizitätskonstanten und die Optimierung der Abschirmungsstruktur kann jedoch der Verlust erheblich verringert werden, was die Gesamtleistungsfähigkeit der Übertragung verbessert. In einigen hochleistungsfähigen Designs können selbst sehr dünne Leitungen mit einem Durchmesser von 28AWG, 32AWG, eine Datenübertragungsgeschwindigkeit im Bereich von mehreren Gbps erreichen.
Zwischenimpedanzabstimmung ist die Grundlage für Stabilität und Hochgeschwindigkeit.
In High-speed links, impedance mismatch can cause signal reflection, increased jitter, and degradation of eye diagram quality, which in turn limits data rate. Very fine coaxial cables are usually designed with a characteristic impedance of 50Ω or 100Ω, maintaining consistency through strict material control and manufacturing processes to ensure the integrity and stability of high-speed signals.
Wie ist die Geschwindigkeitsleistung im praktischen Einsatz?

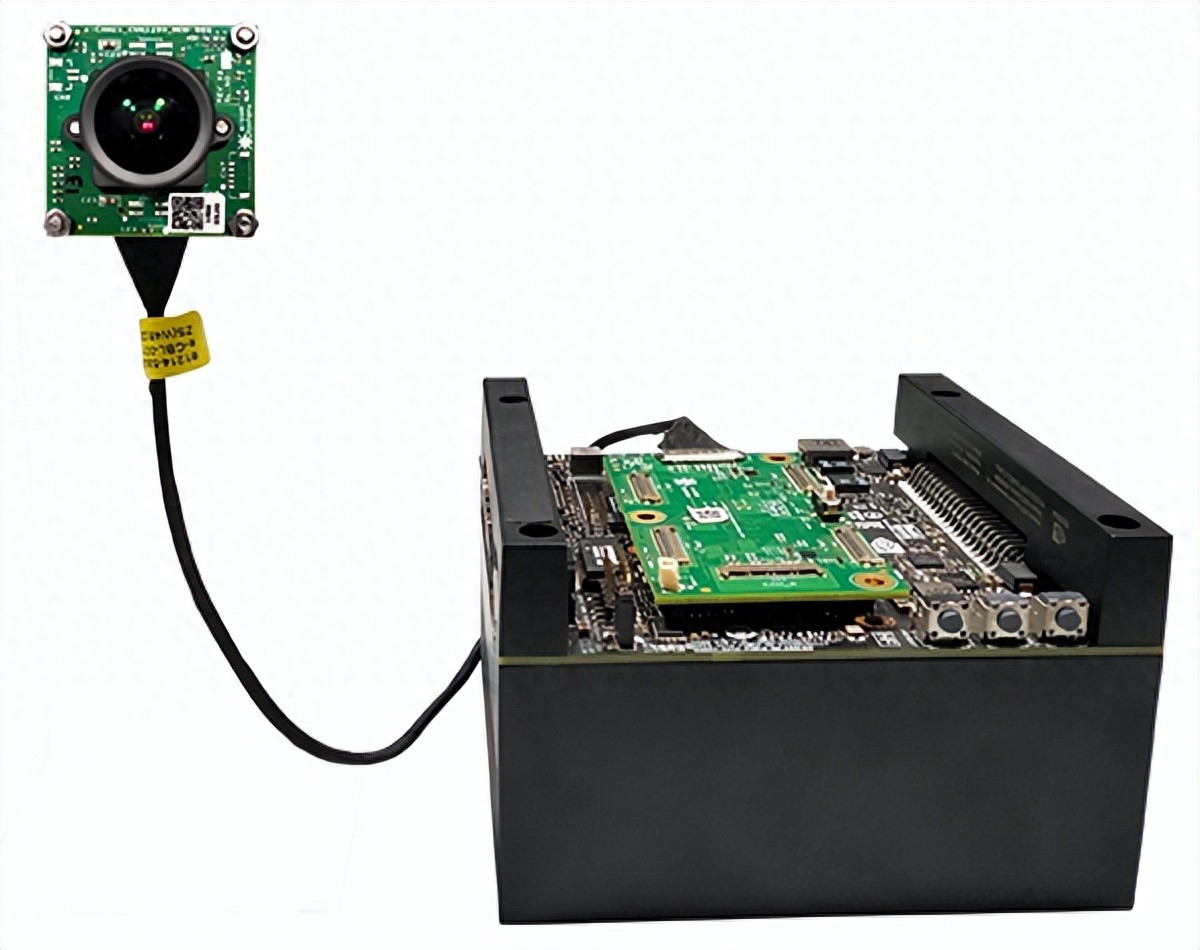

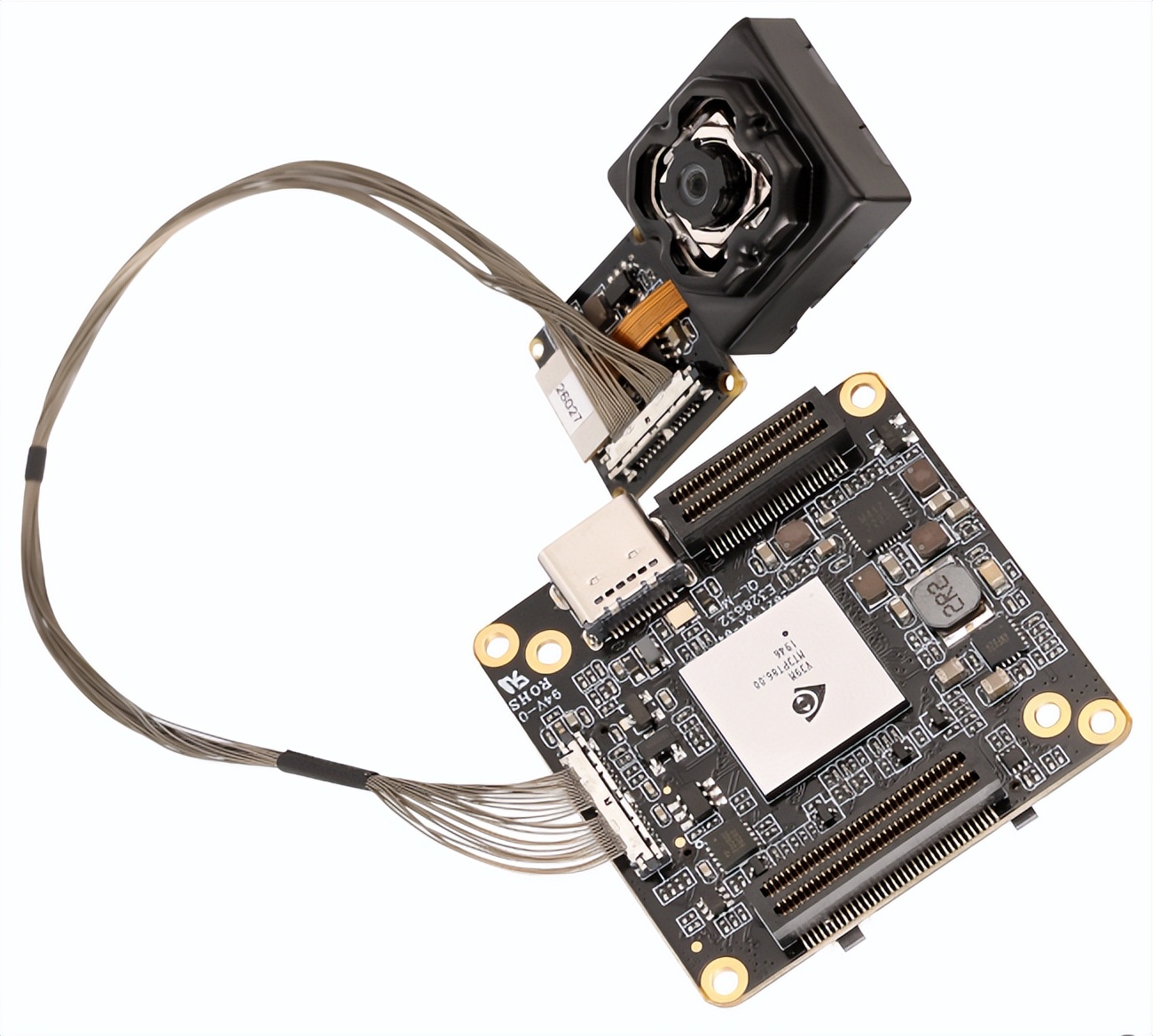

In Kamera-Modulen verwendeten MIPI-Schnittstellen, eDP-Schnittstellen für Display-Module sowie in schnellen Testkabeln sind extrem dünne Koaxialkabel bereits in der Lage, Datenraten von 6Gbps und höher zu erreichen. Mit steigenden Anforderungen an Auflösung, Bildwiederholrate und Datenmenge werden kontinuierliche Verbesserungen der Isolationsmaterialien und Abschirmungstechnologien die Geschwindigkeitsobergrenzen extrem dünner Koaxialkabel weiter nach oben treiben.
Die Geschwindigkeitsobergrenze extrem dünner coaxialer Kabelbündel ist nicht ein festgelegter Wert, sondern wird durch mehrere Faktoren wie die Abmessungen der Leiter, das Material des Mediums, die Impedanzsteuerung und die Genauigkeit der Verarbeitung gemeinsam bestimmt. Mit der ständigen Fortschritt der Material- und Produktionsmethoden wird das Potenzial solcher Kabelbündel im Bereich der Hochgeschwindigkeitskommunikation weiterhin freigesetzt.
