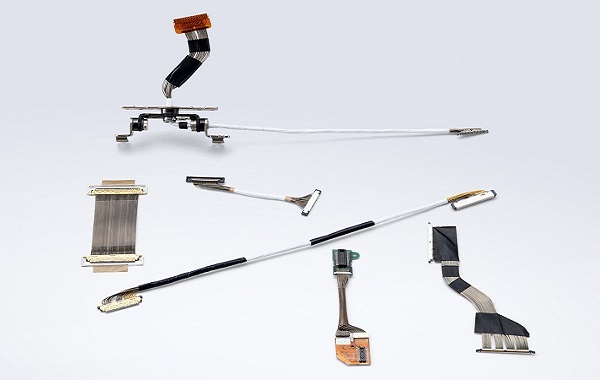

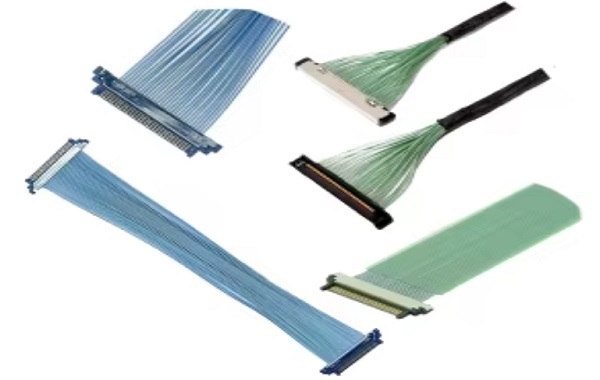

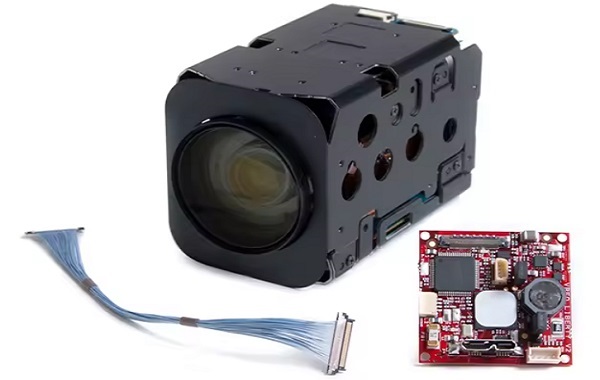

In high-speed interconnection applications, the stability of the signal directly affects the performance of the equipment. Camera modules, display modules, 5G devices, and various high-speed transmission systems place strict requirements on high-speed data links. However, in actual application environments, high-frequency signals are prone to various interferences, leading to data errors, image distortion, and even system anomalies. Extremely thin coaxial cable harnesses (Micro Coaxial Cable Harness) are widely used in high-speed transmission due to their compact structure and excellent electrical performance. This article will combine common application scenarios to analyze the types of interference that may occur in extremely thin coaxial cable harnesses and effective countermeasures.
Problem der Crosstalk
Störungen sind eine der häufigsten Arten von Störungen in sehr dünnen Koaxialkabelbündeln. Wenn das elektromagnetische Feld zu stark gekoppelt ist, sei es innerhalb des Kabelbündels oder zwischen benachbarten Kabelbündeln, kann ein Signal eines Kanals in einen anderen „leaken“. Bei hochgeschwindigkeitsmultikanaligen Anwendungen führt eine zu hohe Störung zu einer Abnahme der Signalintegrität und beeinflusst somit die Übertragungsgeschwindigkeit und die Systemstabilität.
Maßnahmen zur Lösung: Eine rationale Planung der Kabelstruktur, die Widerstandsconsistenz zu erhalten und die Integrität des Abschirmungsschichtes zu stärken, sind effektive Methoden zur Verringerung von Crosstalk.
Zweites Kapitel: elektromagnetische Störung (EMI) und Funkstörung (RFI)
Sehr dünne Koaxialbündel erreichen in Hochgeschwindigkeitsübertragungen Arbeitsfrequenzen von mehreren hundert MHz bis hin zu einigen GHz. Unter diesen Bedingungen können externe elektromagnetische Strahlungen oder射频 Signale leicht Störungen im Signalpfad verursachen und die Fehlerrate erhöhen.
Maßnahmen zur Lösung: Durch die Optimierung der Abschirmungsstruktur, wie z.B. durch die Erhöhung der Dichte der Gewebeschichten oder durch die Verwendung von Folienkomposit-Abschirmung, und durch Sicherstellung eines vollständigen Abschirmungsübergangs an den Stecker-Anschlüssen, kann die Auswirkung von EMI/RFI auf das System effektiv verringert werden.
Drei, Reflexionsstörungen durch Impedanzmismatch
Impedanzmismatchung führt dazu, dass Signale an ununterbrochenen Stellen an Schnittstellen oder Kabeln reflektiert werden, sich auf das ursprüngliche Signal叠加, und verursachen können, dass das Augendiagramm schließt und das Signal verzerrt wird.
Maßnahmen zur Lösung: Strenge Kontrolle der特性阻抗 der extrem dünnen Koaxialkabelbündel (häufig 50Ω oder 100Ω Differenzimpedanz), um die Kontinuität der Impedanz der gesamten Leitung zu erhalten und so die Reflexionsstörungen zu verringern.
Vier, gemeinsame Modulationsstörungen durch schlechte Erdung und Abschirmung
In tragbaren Geräten oder kleinen Modulen kann aufgrund der begrenzten Raumverfügbarkeit eine unvollständige Erdungsentwurf oder eine unzureichende Erdung der Abschirmungsschicht zu common-mode Störungen führen, die die Gesamtkapazität der Störungswiderstandsfähigkeit des Systems verringern und das System anfälliger für externe Störungen machen.
Maßnahmen zur Lösung: Optimierung des Erdungspfades, Sicherstellung einer niedrigen Impedanz der Abschirmungsebene und bei Bedarf Verwendung von Common-Mode-Stromkaskaden zur Erhöhung der Gesamtkommutationsleistung.
Sehr feine koaxiale Kabelbündel haben im Bereich der Hochgeschwindigkeits-Signalübertragung erhebliche Vorteile, aber ihre hohen Frequenzeigenschaften und kompakte Struktur sind auch anfällig für Störungen wie Crosstalk, EMI/RFI, Impedanzmismatch und schlechte Erdung. Ingenieure müssen bei der Gestaltung und Auswahl die Kabelbündelparameter, Impedanzkontrolle, Abschirmungsanordnung und das systematische elektromagnetische Verträglichkeitsdesign berücksichtigen, um stabile und zuverlässige Hochgeschwindigkeits-Signalübertragung zu gewährleisten. Durch wissenschaftliche Gestaltung und angemessene Schutzmaßnahmen kann micro coax nicht nur die Integrität der Hochgeschwindigkeits-Signalkette gewährleisten, sondern auch die umfassenden Anforderungen moderner elektronischer Geräte an Leichtbau, hohe Leistung und Störungssicherheit erfüllen.
