Anwendungsentwicklung von I-PEX 20634-130T-02 im Schutz vor Ausfällen von extrem dünnen Koaxialkabelbündeln

Sehr dünne Koaxialkabelbündel (Micro Coaxial Cable) werden aufgrund ihrer Fähigkeit, schnelle Signalübertragungen zu unterstützen und eine dünnere, flexible Struktur zu bieten, breit in Laptops, Handys, Fahrzeuganzeigen und medizinischen Bildgebungsgeräten verwendet. Allerdings können solche Kabelbündel in komplexen Anwendungsumgebungen verschiedene Ausfallprobleme aufweisen. In diesem Artikel werden die häufigsten Ausfallursachen aufgelistet und basierend auf den Produktmerkmalen von I-PEX 20634-130T-02, wird analysiert, wie die Verbindungszuverlässigkeit effektiv verbessert werden kann.

---

Erste Stufe: Ursachen häufiger Ausfälle von extrem dünnen koaxialen Strängen

Kontakt mit Instabilität

Wenn die Verbindung von Kabel und Steckerterminal nicht genau gequetscht oder verschweißt wird, können die Kontaktwiderstände erhöht und Signalunterbrechungen auftreten, was die Übertragungsqualität beeinträchtigen kann.

2、Kabelstruktur-Schäden

Wegen der extrem dünnen Leitungsstärke des Micro Koaxialkabels können sich bei übermäßigem Biegen, Drücken oder Ziehen interne Leitungen oder Abschirmungen beschädigen, was zu Signalverlust oder vollständiger Ausfall führen kann.

3、Einsatz- und Abriebmehrwuchs sowie Ermüdung

Bei häufigen Demontagen von Geräten kann die dauernde Wiederholung des Einsteckens und Herausziehens die Kontakte der Stecker lösen, was zu unzuverlässigen Verbindungen führt und zu intermittierenden Fehlfunktionen führt.

Umgebungsfaktoren beeinflussen

Temperaturänderungen, zu hoher Feuchtigkeit, Staub und korrosive Gase können die Alterung von Kabelbäumen und Steckverbindungen beschleunigen und die Leitfähigkeit allmählich verringern.

5. elektrostatische Entladung (ESD) Störungen
In den Innenräumen präziser elektronischer Geräte kann statische Entladung die Isolierung von Kabeln beschädigen und sogar die Verbindungselemente durchdringen, was die Stabilität des gesamten Systems beeinträchtigen kann.




---

Zweites Kapitel, I-PEX 20634-130T-02 Steckverbinder Produktmerkmale

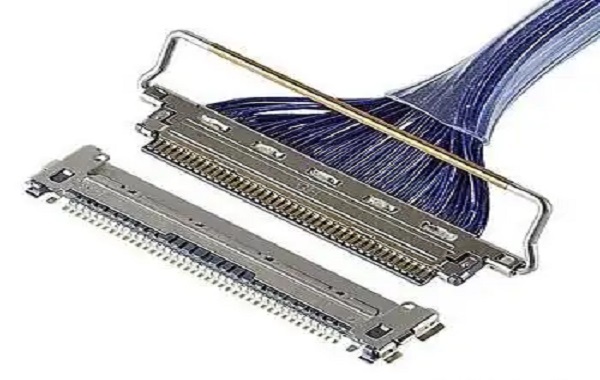

I-PEX 20634-130T-02 ist ein hochpräziser Stecker, der speziell für extrem dünne Koaxialkabel entwickelt wurde und sehr gut für Anwendungen mit hoher Auflösung, wie z.B. Displaymodule, Car Audio-Systeme und medizinische Bildgebungseinrichtungen, geeignet ist. Seine Hauptmerkmale umfassen:

①、1,0mm Pitch präziser Steckerabstand, abgestimmt auf ultrafeine Koaxialkabelbündel, erfüllt Anforderungen an Miniaturisierung und hohe Dichte der Anordnung.
②, verfügt über hervorragende EMI-Schutzfähigkeit und kann die Störung durch Hochfrequenzsignale effektiv verringern.
③, Hoches Ein- und Auswerf-Leben von ≥30-mal, zur Erhöhung der Stabilität bei längerer Nutzung.
④Niedriger Rücken und hoher Design, nur etwa 1,5 mm, ist vorteilhaft für die flexible Montage in engen Räumen.

---

Vorschläge zur Verbesserung der Zuverlässigkeit von Verbindungen dünner Koaxialkabelbündel

Sehr dünne koaxiale Kabelbündel sind obwohl sie hervorragende Eigenschaften haben, im komplexen Arbeitsumfeld besonders auf die Qualität des Pressvorgangs, den Schutz des Kabelbündels, den angemessenen Biegeradius und die statische Entladungsmittel zu achten. Die Auswahl hoch zuverlässiger Steckverbinderprodukte (wie I-PEX 20634-130T-02) und die sorgfältige Kontrolle der Fertigungstechnik sind die Kernmaßnahmen zur Aufrechterhaltung der Systemstabilität. Dieser Typ Stecker dank seiner guten Abschirmungseigenschaften, Kompatibilität und Haltbarkeit ist zur bevorzugten Lösung für viele hochwertige elektronische Geräte geworden.



Sehr dünne coaxiale Kabelbündel haben in der Hochgeschwindigkeitsübertragung einen unersetzlichen Vorteil, aber sie sind gleichzeitig anfällig für Störungen durch mangelhafte Berührung, Kabelschäden, Umgebungsbedingungen usw. Durch die Auswahl hochwertiger Stecker und die Optimierung der Montageverfahren kann die Zuverlässigkeit der Gesamtkonnektivität erheblich gesteigert werden. Das I-PEX 20634-130T-02 bietet durch seine präzise Struktur, hohe Stabilität und hervorragende Abschirmungsfähigkeit eine zuverlässige Verbindungslösung für hochwertige Geräte.
