Mit der Entwicklung von elektronischen Geräten hin zur Hochgeschwindigkeit und Kleinheit wird die hochpräzise Verbindungslösung zu einem zentralen Designanforderung. In Bereichen wie Verbraucher-Elektronik, Automobil-Elektronik und Kommunikationsgeräten haben extrem dünne Koaxialkabel (micro coaxial cable) aufgrund ihrer leichten Struktur und ausgezeichneten elektrischen Eigenschaften den ersten Wahl für die Hochgeschwindigkeitsdatenübertragung geworden. In Hochgeschwindigkeitsdatenverbindungen ist die Impedanzanpassung ein entscheidender Faktor für die Signalintegrität und die Systemzuverlässigkeit. In diesem Artikel werde ich die Prinzipien der Impedanzanpassung, die Design von feinen Strukturen und die Bedeutung der Anwendung aus drei Aspekten analysieren, um zu verstehen, welche Vorteile und Designpunkte die extrem dünne Koaxialkabel in der Hochgeschwindigkeitsübertragung haben.
Was ist Impedanzabstimmung?
Impedanzanpassung bezieht sich auf die Übereinstimmung der spezifischen Impedanz der Übertragungsleitung mit der Impedanz an der Quelle und am Lastende. Bei hochfrequenten Signalübertragungen wird es zu Reflexionen führen, wenn eine Impedanzdiskontinuität auftritt, was zu einer Verzerrung der Wellenform, einer schließenden Augenfigur und sogar zu Datenfehlern führen kann. Für hochfrequente digitale Signale kann selbst eine minimale Unpassung die Leistung der Verbindung verringern. Daher ist die Impedanzanpassung in der Hochgeschwindigkeits-Interface-Design (wie MIPI, HDMI, LVDS u. a.) die Grundvoraussetzung für eine stabile Signalübertragung.
Zweite: Impedanzkontrolle extrem dünner Koaxialkabelbündel

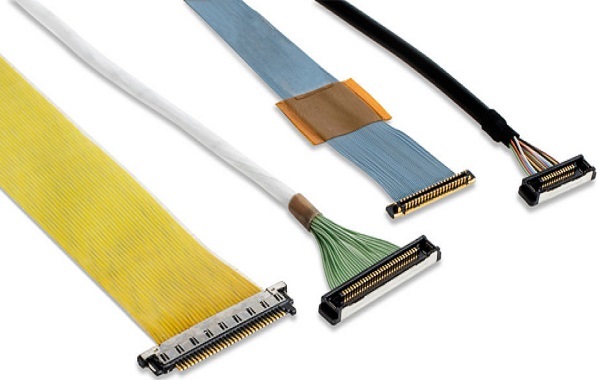

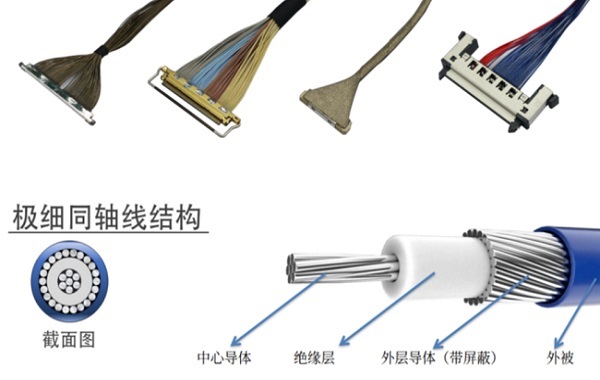

Die Grundstruktur der extrem dünnen Koaxialbündel umfasst den Innenleiter, den Mediumsschicht, den Schirm und den Außenmantel. Die spezifische Impedanz wird hauptsächlich durch folgende Faktoren bestimmt:
• Leitungsquerschnitt: Je größer der Querschnitt des Innenleiters, desto niedriger die Impedanz; je kleiner der Querschnitt, desto höher die Impedanz.
• Medium Material and Thickness: The dielectric constant of the medium affects the speed of propagation of electromagnetic waves, thereby determining the impedance size.
• Abstand zwischen Abschirmungsschicht und Leitern: Je näher die Abschirmungsschicht am inneren Leitern liegt, desto niedriger ist das Impedanz; bei zunehmendem Abstand steigt das Impedanz.
Durch präzise Kontrolle dieser Strukturparameter werden extrem dünne Koaxialbündel in der Regel auf 50Ω oder 45Ω ausgelegt, um den Anforderungen verschiedener Anwendungen an den schnellen Signaltransport gerecht zu werden.

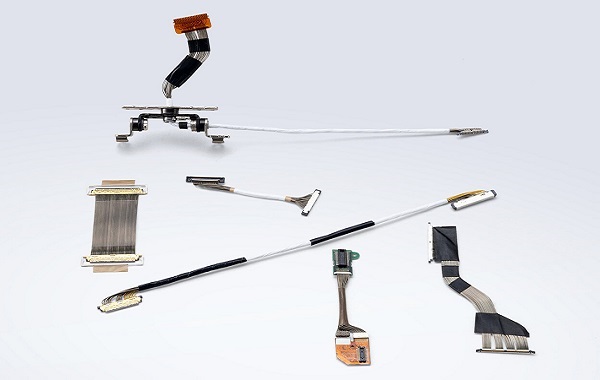

Drei, die Bedeutung der Impedanzanpassung
In der Praxis hängt die Impedanzanpassung direkt mit der Signalintegrität und der Systemstabilität zusammen:
• Signal reflection and superposition increase transmission jitter;
• Empfänger-Augendiagramm schließt sich, reduziert Signalqualität;
• In schweren Fällen kann dies zu Datenübertragungsfehlern führen, die die Gesamtsystemleistung beeinträchtigen.
Daher muss bei der Auswahl, Anordnung und im Design des Übergangsbereichs des PCB auf die Impedanzparameter geachtet und durch die Optimierung des Anschlusses und der Leitungsdesigns der Stecker die Auswirkungen der Impedanzdiskontinuität verringert werden. Sehr dünne Koaxialbündel dank der steuerbaren Impedanzgestaltung und der hervorragenden Abschirmungsfähigkeit spielen in der Übertragung schneller Signale eine entscheidende Rolle. Das Verständnis und die vernünftige Anwendung des Prinzips der Impedanzanpassung können nicht nur die Integrität der Signale gewährleisten, sondern auch die Gesamtreliabilität und -stabilität des Systems effektiv verbessern.
Die Vorteile der extrem dünnen koaxialen Kabel im Bereich des schnellen Datenübertrags stammen aus der präzisen Strukturgestaltung und der strengen Impedanzkontrolle. Durch die Optimierung der Abmessungen des Innenleiters, der Materialien des Mediums und der Anordnung des Abschirmungsabschnitts kann eine stabile spezifische Impedanz erreicht werden, die die Signalreflexion und die Wellenformverzerrung wirksam verhindert. In Umgebungen mit schnellen Schnittstellen, Mikrogeräten und komplexen Leitungsanordnungen gewährleistet eine angemessene Impedanzanpassung und Abschirmungsdesign die Signalgenauigkeit, reduziert die Fehlerquote und verbessert die Gesamtlabilität des Systems. Daher ist das micro coaxial cable eine zuverlässige Wahl für moderne schnelle Signalverbindungen.
